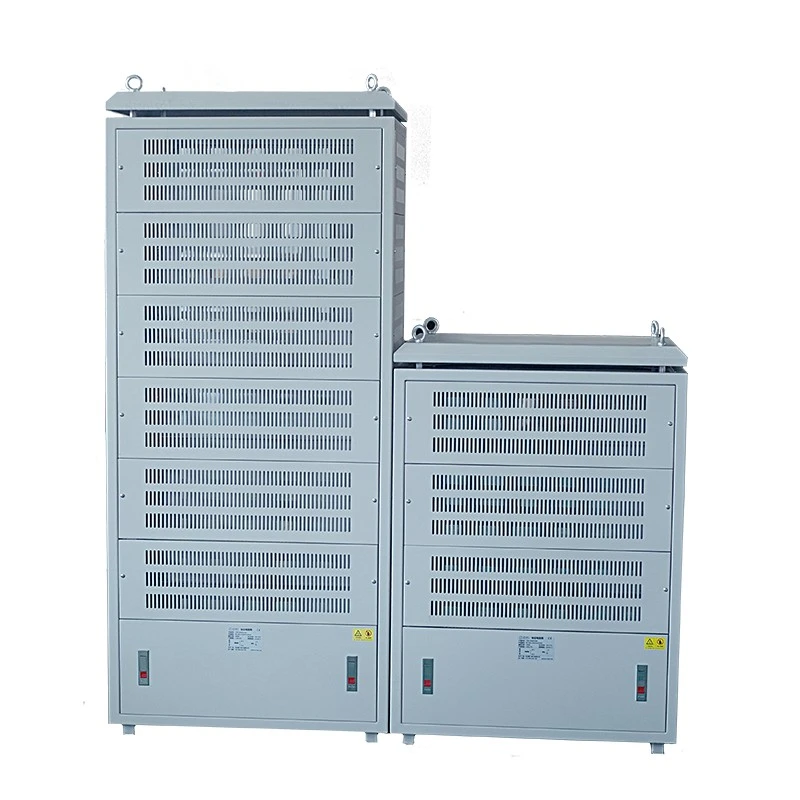

Dufew Elektrikli Oluklu Direnç Kabini, istikrarlı ve verimli elektrik enerjisi dağıtımı gerektiren uygulamalar için tasarlanmış, zemine monte yüksek güçlü bir direnç tertibatıdır.
Geleneksel direnç kutularından farklı olarak kabin, birden fazla oluklu direnç ünitesinin paslanmaz çelik iletken çubuklar ve bakır baralar aracılığıyla bağlandığı modüler, çok katmanlı bir yapıyı benimser. Bu tasarım, güç genişletme kapasitesini, ısı dağıtımını, bakım verimliliğini ve operasyonel güvenilirliği artırır.
Direnç kabini şunları destekler:
- Anma gücü: 20KW-500KW
- Çalışma voltajı: ≤3000V
- Direnç aralığı: 0,01Ω-1KΩ
- Özel direnç değerleri ve kabin konfigürasyonları
- Doğal soğutma veya basınçlı hava soğutma seçenekleri
Oluklu Direnç Kabini, zorlu çalışma koşullarında yüksek kapasiteli enerji emilimi ve stabil çalışma gerektiren endüstriyel fren sistemleri için tasarlanmıştır. 20KW'dan 500KW'a kadar güç değerleri ile orta ve yüksek gerilim invertör sistemleri, sık frenleme döngüleri ve yüksek enerjili deşarj uygulamaları için uygundur.
Güçlendirilmiş bakır bara bağlantısı, çalışma sırasındaki elektrik kayıplarını azaltırken akım taşıma kapasitesini artırır; vinç kaldırma sistemleri, liman elleçleme ekipmanları, madencilik makineleri, çelik üretim hatları ve büyük motor tahrik sistemleri gibi ağır hizmet ortamlarında güvenilir performansın korunmasına yardımcı olur.
Dufew Electric, sistem güvenilirliğini artırmak ve bakımı kolaylaştırmak için modüler, çok katmanlı bir yapıyı benimser. Her direnç katmanı, bağımsız elektrik bağlantıları, özel hava akışı kanalları ve bireysel arıza izolasyon özelliği ile tasarlanmış olup, teknisyenlerin tüm sistemi etkilemeden belirli bölümleri incelemesine veya değiştirmesine olanak tanır.
Modüler tasarım aynı zamanda esnek kapasite genişletme seçenekleri sunarak direnç konfigürasyonunun farklı güç gereksinimlerine, frenleme döngülerine ve gelecekteki sistem yükseltmelerine göre ayarlanmasına olanak tanır. Geleneksel direnç kutuları ile karşılaştırıldığında bu yapı, bakım kesintilerinin azaltılmasına ve ekipmanın kullanılabilirliğinin iyileştirilmesine yardımcı olur.
Oluklu direnç elemanı, parazitik endüktansı azaltmak ve yüksek hızlı frenleme işlemleri sırasında dinamik tepkiyi geliştirmek için optimize edilmiş bir sarma yapısını benimser. Bu tasarım, elektromanyetik paraziti en aza indirmeye, voltaj yükselme etkisini azaltmaya ve invertör tabanlı sürücü sistemleri için daha dengeli akım dağıtımı sağlamaya yardımcı olur.
Geliştirilmiş elektriksel kararlılık ile düşük endüktanslı yapı, hızlı enerji emilimi ve güvenilir korumanın gerekli olduğu değişken frekanslı sürücüler, rejeneratif frenleme sistemleri ve yüksek güçlü motor kontrol uygulamaları için uygundur.
Yüksek güçlü direnç sistemleri, enerji deşarjı sırasında önemli miktarda ısı üreterek, sürekli çalışma için etkili termal yönetimi zorunlu hale getirir. Dufew Electric, uzun süreli frenleme döngüleri sırasında sabit sıcaklık performansını korumak için kabin hava akışı kanallarını ve ısı dağıtım yapılarını optimize eder.
Soğutma sistemi, doğal havalandırma, endüstriyel fanlar kullanılarak basınçlı hava soğutması veya görev döngüsü ve kurulum koşullarına göre özelleştirilmiş soğutma çözümleri ile yapılandırılabilir. Geniş havalandırma kanalları, eşit ısı dağılımı ve isteğe bağlı toz koruma yapıları, yerel aşırı ısınma risklerinin azaltılmasına ve uzun vadeli çalışma güvenilirliğinin artırılmasına yardımcı olur.
Oluklu Direnç Kabini temel olarak aşağıdakilerden oluşur:
| Bileşen | İşlev |
|---|---|
| Oluklu Tel Yara Direnci | Elektrik enerjisini ısı enerjisine dönüştürür |
| Paslanmaz Çelik İletken Çubuk | Mekanik destek ve elektrik bağlantısı sağlar |
| Bakır Bara | Yüksek akım iletimini sağlar |
| Dolap Muhafazası | Koruma ve kurulum yapısı sağlar |
| Soğutma Sistemi | Çalışma sırasında oluşan ısıyı ortadan kaldırır |
| Sıcaklık Koruma Cihazı | Aşırı ısınma hasarını önler |
| Parametre | Şartname |
|---|---|
| Ürün Tipi | Oluklu Direnç Kabini |
| Nominal Güç | 20KW-500KW |
| Çalışma Gerilimi | ≤3000V |
| Direnç Aralığı | 0.01Ω-1KΩ |
| Direnç Doğruluğu | ±%3, ±%5, ±%10 |
| Koruma Sınıfı | IP20 / IP23 Opsiyonel |
| Sıcaklık Katsayısı | ≤300 ppm/°C |
| Alev Geciktirici Sınıf | UL94V-2 |
| Standart | GB-5792 |
| Soğutma Yöntemi | Doğal Soğutma / Cebri Havayla Soğutma |
Örnek: CRC 100KW 2.7R J
| Kod | Tanım |
|---|---|
| ÇHS | Oluklu Direnç Kabini |
| 100KW | Nominal Güç |
| 2,7R | Anma Direnci |
| J | Direnç Toleransı (K=±%10, J=±%5, H=±%3) |
| Performans Öğesi | Test Durumu | Gereklilik |
|---|---|---|
| Dielektrik Dayanımı | 2500VAC / 50Hz / 60S | Kaçak akım ≤10mA |
| Yalıtım Direnci | 1000VDC | ≥100MΩ |
| Kısa Süreli Aşırı Yük | 10 kat nominal güç / 5S | Görünür hasar yok |
| Uzun Süreli Yük Ömrü | 10S deşarj, 90S aralıklı döngü | >9000 saat |
| Nemli Isı Testi | 40°±2 / %90-%95 bağıl nem /100 saat | △R≤±(1%R+0,05Ω) |
| Sıcaklık Döngüsü | -55°C / 55°C /155°C | Anormal hasar yok |
| Performans Öğesi | Test Durumu | Gereklilik |
|---|---|---|
| Terminal Gücü | 45N / 30S | Gevşeme veya hasar yok |
| Titreşim Direnci | 5-200Hz, 1g | Yapısal hasar yok |
| Lehim Isı Direnci | 350±5°C / 3S | Anormal değişiklik yok |
| Lehimlenebilirlik | 235±5°C / 5S | Kapsama >%95 |
Uygun bir frenleme direnci çözümünün seçilmesi, elektriksel parametrelerin, frenleme koşullarının ve kurulum gereksinimlerinin kapsamlı bir şekilde değerlendirilmesini gerektirir. Dufew Electric, sistem performans gereksinimlerine uygun uygun bir direnç konfigürasyonu önermek için gerçek uygulama ortamını analiz eder.
Direnç konfigürasyonu, motor güç değeri, invertör modeli, DC bara gerilimi ve nominal akım dahil olmak üzere temel sürücü sistemi parametrelerine göre seçilmelidir. Bu faktörler, gerekli enerji emme kapasitesini ve fren sistemiyle elektriksel uyumluluğu belirler.
Farklı uygulamalar farklı frenleme enerjisi seviyeleri üretir. Önemli hususlar arasında fren frekansı, fren süresi, yavaşlama sırasında üretilen enerji ve görev döngüsü gereksinimleri yer alır. Sık hızlanma ve yavaşlamanın olduğu uygulamalar genellikle daha yüksek termal kapasite ve daha güvenilir soğutma performansı gerektirir.
Direnç değerinin, sistem koruma fonksiyonlarını etkilemeden etkili enerji dağılımını sağlamak için invertör özelliklerine, gerekli frenleme torkuna ve izin verilen maksimum akıma uygun olması gerekir.
Kurulum koşulları kabin yapısını ve soğutma tasarımını doğrudan etkiler. Seçim sırasında iç veya dış mekan kurulumu, ortam sıcaklığı, havalandırma koşulları ve koruma gereksinimleri gibi faktörler dikkate alınmalıdır.
Bu uygulama parametrelerini temel alan Dufew Electric, müşterilerin farklı endüstriyel fren sistemleri için uygun direnç konfigürasyonlarını seçmelerine yardımcı olmak amacıyla özelleştirilmiş mühendislik desteği sağlar.
Dufew Elektrikli Oluklu Direnç Kabini, güvenilir enerji emilimi ve istikrarlı frenleme performansı gerektiren endüstriyel uygulamalar için tasarlanmıştır. Orta ve yüksek gerilim invertör sistemlerinde, vinç ve kaldırma ekipmanlarında, asansörlerde, haddehanelerde, madencilik makinelerinde, liman elleçleme sistemlerinde, bantlı konveyörlerde, motor test platformlarında ve diğer endüstriyel enerji yönetimi uygulamalarında yaygın olarak kullanılır.
| Karşılaştırmak | Oluklu Direnç Kabini | Geleneksel Direnç Kutusu |
|---|---|---|
| Güç Kapasitesi | 500KW'a kadar | Genellikle daha düşük güç aralığı |
| Gerilim Yeteneği | 3000V'a kadar | Temelde alçak gerilim uygulamaları |
| Yapı | Modüler çok katmanlı tasarım | Tek entegre yapı |
| Bakım | Bireysel modül değişimi | Tam ünite bakımı |
| Soğutma | Optimize edilmiş hava akışı tasarımı | Sınırlı ısı dağılımı |
| Başvuru | Ağır endüstriyel sistemler | Küçük ve orta ölçekli ekipmanlar |
Profesyonel Güç Elektroniği Üretim Yeteneği
Dufew Electric, endüstriyel güç dirençleri, fren sistemleri, reaktörler, transformatörler ve güç kontrol çözümlerinde uzmanlaşmıştır.
Profesyonel üretim süreçleri ve elektriksel test yetenekleriyle Dufew Electric, küresel endüstriyel müşteriler için güvenilir direnç kabini çözümleri sunmaktadır.
Dufew Electric, Oluklu Direnç Dolabı ürünleri için profesyonel paketleme ve taşıma çözümleri sunmaktadır.
Her dolap, uzun mesafeli nakliye sırasında güvenli teslimatı sağlamak için ihracat standardı ahşap kutular, güçlendirilmiş sabitleme yapıları ve nem koruma malzemeleriyle güvenli bir şekilde paketlenmiştir.
Mevcut gönderim yöntemleri şunları içerir:
- Deniz Taşımacılığı: Büyük hacimli uluslararası siparişler ve ağır sanayi ekipmanları için uygundur.
- Karayolu Taşımacılığı: Yurtiçi teslim ve fabrikadan sahaya nakliye mevcuttur.
- Demiryolu Taşımacılığı: Sınır ötesi endüstriyel ekipman sevkiyatına uygundur.
- Hava Taşımacılığı: Acil küçük boyutlu veya değiştirme siparişleri için mevcuttur.
Sevkiyattan önce her Oluklu Direnç Kabini incelenir, güvenli bir şekilde paketlenir ve uluslararası nakliye gereksinimlerine göre hazırlanır.
Dufew Electric, endüstriyel dirençler, fren sistemleri, reaktörler, transformatörler ve güç kontrol çözümlerine odaklanmaktadır.
Direnç değerleri, güç değerleri, kabin yapıları ve kurulum gereksinimleri, proje ihtiyaçlarına göre özelleştirilebilir.
Sıkı malzeme seçimi, üretim kontrolü ve test prosedürleri, zorlu endüstriyel ortamlarda istikrarlı çalışmayı sağlar.
Dufew Electric, profesyonel teknik servis ve teslimat desteğiyle dünya çapındaki OEM müşterilerini, distribütörlerini ve endüstriyel kullanıcılarını desteklemektedir.
Dufew Electric, malzeme denetimi, elektrik testi ve nihai ürün denetimi de dahil olmak üzere üretim süreci boyunca sıkı kalite kontrol prosedürlerini takip eder.
Oluklu Direnç Kabini ürünlerimiz aşağıdakiler tarafından desteklenmektedir:
- ISO 9001 Kalite Yönetim Sistemi Belgelendirmesi
-CE Sertifikası
- Ürün Test Raporları
- Elektriksel Performans Test Kayıtları
Bu sertifikalar ve kalite belgeleri, küresel endüstriyel uygulamalar için güvenilir performans, güvenlik ve uyumluluk sağlar.
Bu ürün esas olarak endüstriyel fren sistemlerinde, invertör uygulamalarında ve motor tahrik ekipmanlarında yüksek güçlü enerji dağıtımı için kullanılır. Güç elektroniği sistemlerinin aşırı voltaj sorunlarından korunmasına yardımcı olmak için motor yavaşlaması sırasında üretilen rejeneratif enerjiyi emer.
Dufew Electric, fren frekansı, enerji emilimi ihtiyaçları ve çalışma koşulları dahil olmak üzere farklı endüstriyel uygulama gereksinimlerine göre 20KW'dan 500KW'a kadar güç değerlerine sahip özelleştirilmiş çözümler sunmaktadır.
Evet. Dufew Electric, direnç değerlerini, güç kapasitesini, kabin boyutlarını, soğutma yöntemlerini ve kurulum yapılarını belirli teknik gereksinimlere göre özelleştirebilir.
Güvenilir enerji emilimi gerektiren vinçler, asansörler, madencilik ekipmanları, haddehaneler, liman makineleri, konveyörler ve diğer ağır sanayi sistemlerinde yaygın olarak uygulanır.
Dufew Electric, uzun süreli çalışma sırasında istikrarlı performansı korumak için düşük endüktanslı direnç tasarımı, bakır bara bağlantıları, sıcaklık koruma sistemleri ve sıkı kalite kontrol prosedürlerini uygulamaktadır.
Evet. Dufew Electric, teknik destek ve proje iletişimi de dahil olmak üzere dünya çapındaki OEM müşterileri, distribütörleri ve endüstriyel kullanıcıları için özelleştirilmiş güç elektroniği çözümleri sunmaktadır.
Soğutma tasarımı, ısı üretimine, görev döngüsüne ve kurulum ortamına göre doğal havalandırma veya endüstriyel fanlar kullanılarak basınçlı hava soğutması ile yapılandırılabilir.
