Dirençler, frenleme üniteleri, reaktörler, güç filtreleri ve transformatörleri içeren, farklı uygulama gereksinimlerini karşılamak için tam özelleştirme seçeneklerine sahip kapsamlı bir portföy sunuyoruz.
İnvertör Frenleme Direnci Kabini, değişken frekanslı sürücü (VFD) rejeneratif frenleme uygulamalarında kullanılan kritik bir bileşendir.
Frekans dönüştürücü tarafından kontrol edilen bir motor hızla yavaşladığında, motor rejeneratif çalışmaya girebilir ve elektrik enerjisini invertör DC barasına geri gönderebilir. Bu yenilenen enerji DC bara gerilimini arttırır.
Fazla enerji etkili bir şekilde serbest bırakılamazsa invertör sistemi aşağıdaki sorunlarla karşılaşabilir:
- DC bara aşırı gerilim alarmları
- Beklenmeyen invertör kapanması
- Fren arızası
- Ekipman verimliliğinin azalması
- Güç modüllerinde potansiyel hasar
Dufew Elektrikli İnvertör Frenleme Direnci Kabini, rejenere enerjiyi güvenli bir şekilde tüketmek ve stabil invertör çalışmasını sürdürmek için frenleme ünitesiyle birlikte çalışır.
Frenleme işlemi sırasında:
1. Motor, yavaşlama sırasında rejeneratif enerji üretir.
2. Frenleme ünitesi artan DC bara gerilimi tespit ediyor.
3. Fren direnci kabini fren devresine bağlanır.
4. Direnç elektrik enerjisini ısı enerjisine dönüştürür.
5. Kabin soğutma yapısı üretilen ısıyı uzaklaştırır.
Bu kontrollü enerji dağıtım süreci, sık hızlanma, yavaşlama ve acil frenleme döngüleri sırasında istikrarlı çalışmanın korunmasına yardımcı olur.
Genel amaçlı direnç kabinlerinin aksine, bir invertör frenleme direnci kabini, tüm sürücü sistemiyle doğru şekilde eşleşmeyi gerektirir.
Yanlış direnç seçimi şunlara yol açabilir:
- Yetersiz frenleme torku
- Aşırı direnç sıcaklığı
- Kısaltılmış servis ömrü
- Kararsız invertör çalışması
- Azaltılmış frenleme verimliliği
Dufew Electric, fren direnci kabinini tasarlamadan önce gerçek çalışma koşullarını değerlendirir.
Anahtar seçim parametreleri şunları içerir:
| Seçim Faktörü | Tasarıma Etkisi |
|---|---|
| İnvertör Gerilimi | Yalıtım gereksinimlerini ve direnç konfigürasyonunu belirler |
| Motor Gücü | Enerji emme kapasitesini belirler |
| Frenleme Frekansı | Termal tasarımı ve direnç kapasitesini etkiler |
| Yük Ataleti | Rejeneratif enerji seviyesini belirler |
| Frenleme Süresi | Aşırı yük kapasitesini etkiler |
| Görev Döngüsü | Sürekli veya aralıklı çalışmayı belirler |
| Kurulum Ortamı | Kabin yapısını ve soğutma yöntemini etkiler |
Mühendislik bazlı seçim sayesinde Dufew Electric, gerçek uygulama gereksinimlerine uygun frenleme direnci çözümleri sunar.
Ağır endüstriyel ekipmanlarda motorlar sıklıkla değişen yük koşullarında çalışır.
Sırasında:
- Hızlı yavaşlama
- Acil durdurma
- Ağır yük indirme
- Sık start-stop döngüleri
motor önemli miktarda rejeneratif enerji üretebilir.
Etkin bir enerji soğurma cihazı olmadığında bu enerji invertörün DC barasında birikir ve gerilim yükselmesine neden olur.
Dufew Electric Inverter Fren Direnç Kabini, rejeneratif elektrik enerjisini ısıya dönüştürerek kontrollü bir deşarj yolu sağlar.
Faydaları şunları içerir:
- Azaltılmış DC bara voltajı dalgalanması
- Geliştirilmiş invertör koruması
- Daha istikrarlı frenleme performansı
- Beklenmeyen kapanma riskinin azalması

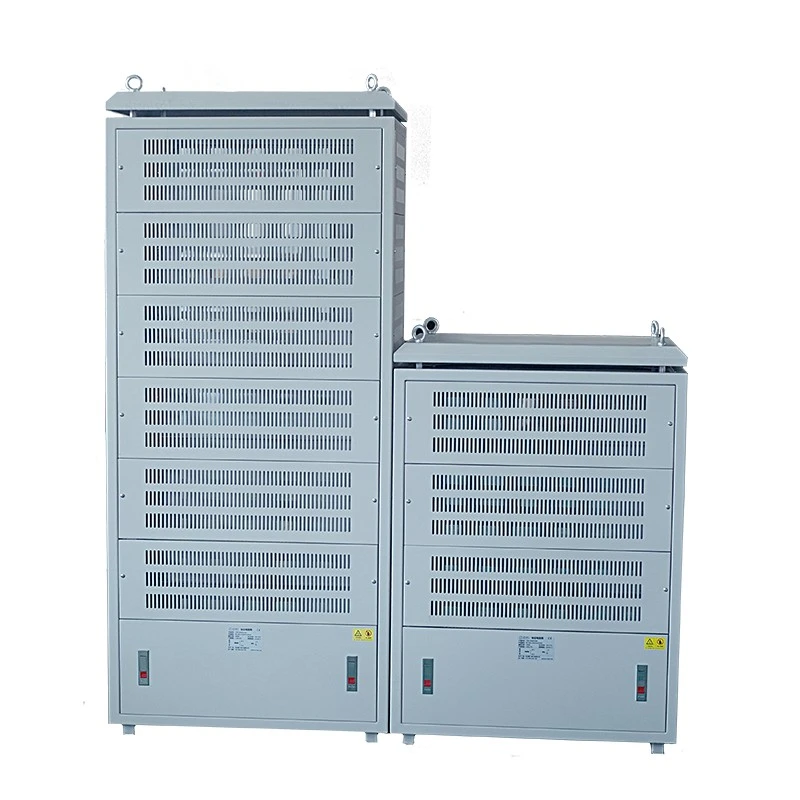

Dufew Electric, dinamik frenleme uygulamaları için özel olarak tasarlanmış modüler oluklu direnç düzenekleri kullanır ve sık frenleme koşullarında güvenilir enerji emme performansı sağlar.
Oluklu direnç elemanları geniş bir ısı dağıtım yüzeyine, yüksek güç yoğunluğuna, istikrarlı direnç performansına ve tekrarlanan frenleme döngülerine uygunluğa sahiptir.
Kabin, güvenilir iletken yapılar ve bakır baralar aracılığıyla birden fazla direnç modülünü entegre eder. Her direnç katmanı, bağımsız elektrik bağlantıları, özel ısı dağıtım alanı, güçlendirilmiş iletken yapılar ve sıcaklık izleme korumasıyla tasarlanmıştır.
Modüler tasarım çeşitli avantajlar sağlar:
Çoklu direnç modülleri, frenleme enerjisini eşit şekilde dağıtarak bireysel bileşenler üzerindeki termal gerilimi azaltır ve sürekli çalışma sırasında istikrarlı frenleme performansını korur.
Direnç kapasitesi motor gücüne, fren frekansına, yük özelliklerine ve çalışma döngüsü gereksinimlerine göre özelleştirilebilir.
Bir direnç modülünün incelenmesi veya değiştirilmesi gerekiyorsa teknisyenler, kabinin tamamını değiştirmeden etkilenen bölüme bakım yapabilir, bu da bakım süresini ve maliyetini azaltır.
Isı yönetimi, fren direnci tasarımında en önemli faktörlerden biridir. Sık frenleme döngüleri sırasında aşırı sıcaklık artışı, direnç değerinin değişmesine, frenleme verimliliğinin azalmasına, bileşenlerin yaşlanmasına ve hizmet ömrünün kısalmasına neden olabilir.
Dufew Electric, gerçek çalışma koşullarına göre termal yönetim çözümleri tasarlar. Kabinde optimize edilmiş hava akışı kanalları, bağımsız havalandırma alanı, yan egzoz soğutma yapıları, cebri soğutma fanları ve sıcaklık koruma cihazları bulunabilir.
İnvertör odaları ve kompakt elektrik kurulumları için yandan egzoz soğutması, invertör ekipmanı etrafındaki sıcak hava sirkülasyonunun azaltılmasına, elektrik odası termal yönetiminin iyileştirilmesine ve kontrol kabinlerinin yakınında ısı birikmesinin önlenmesine yardımcı olur.
Soğutma çözümleri fren frekansına, kurulum alanına, sürekli çalışma gereksinimlerine ve çevre koşullarına göre özelleştirilebilir.
Farklı endüstriyel sitelerin farklı kurulum sınırlamaları vardır. Dufew Electric, müşteri gereksinimlerine ve uygulama koşullarına göre özelleştirilmiş kabin yapılarını destekler.
Zemin kurulumu elektrik odaları, endüstriyel kontrol alanları, ekipman odaları ve tahrik sistemi odaları için uygundur.
Avantajları arasında kolay bakım erişimi, istikrarlı kurulum yapısı ve büyük güç sistemlerine uygunluk sayılabilir.
Yana monteli kurulum, sınırlı kurulum alanına, entegre ekipman sistemlerine ve kompakt elektrik yerleşimlerine sahip uygulamalar için uygundur.
Özelleştirme seçenekleri arasında kabin boyutları, kablo giriş yönü, montaj yapısı ve soğutma yapılandırması yer alır.
Dufew fren direnci kabinleri, frekans dönüştürücü fren sistemleri, rejeneratif enerji emilimi, motor yavaşlama kontrolü ve dinamik frenleme uygulamaları için özel olarak tasarlanmıştır.
Sistem, 20KW ila 500KW arasındaki güç aralıklarını ve ≤3000V'a kadar çalışma voltajını destekleyerek orta ve yüksek güçlü invertör uygulamaları için uygundur.
Kabin, akım taşıma kapasitesini artırmak, bağlantı kayıplarını azaltmak ve yüksek yükte kararlı çalışmayı sürdürmek için güçlendirilmiş bakır baraları, paslanmaz çelik iletken yapıları ve optimize edilmiş dahili kablolama tasarımlarını benimser.
Kabin, uzun süreli çalışma sırasında güvenliği ve güvenilirliği artırmak için sıcaklık koruma anahtarlarını, soğutma fanlarını, koruyucu terminalleri ve özelleştirilmiş muhafaza yapılarını entegre edebilir.
Dufew Elektrikli Inverter Fren Direnci Kabini, güvenilir rejeneratif enerji kontrolü gerektiren endüstriyel sistemlerde yaygın olarak kullanılmaktadır.
| Başvuru | Teçhizat | Ana Gereksinim |
|---|---|---|
| Liman Ekipmanları | Vinçler, kaldırma sistemleri | Sık frenleme ve ağır yükte enerji emilimi |
| Madencilik Sistemleri | Maden yük asansörleri, kaldırma ekipmanları | Yüksek ataletli yük kontrolü ve sürekli çalışma |
| Asansör Sistemleri | Endüstriyel asansörler, kaldırma platformları | Tekrarlanan hızlanma ve frenleme döngüleri |
| Çelik Endüstrisi | Haddehaneler, ağır tahrikler | Yüksek frekanslı rejeneratif frenleme |
| Endüstriyel Makineler | Büyük motorlu sistemler | Kararlı invertör çalışması |
| Test Sistemleri | Motor test platformları | Kontrollü direnç yükü emilimi |
| Parametre | Şartname |
|---|---|
| Ürün Tipi | Inverter Frenleme Direnci Kabini |
| Başvuru | VFD Rejeneratif Frenleme Sistemi |
| Direnç Elemanı | Oluklu Direnç |
| Güç Aralığı | 20KW-500KW |
| Çalışma Gerilimi | ≤3000V |
| Direnç Aralığı | 0.01Ω-1KΩ |
| Direnç Doğruluğu | ±%3 / ±%5 / ±%10 |
| Koruma Sınıfı | IP20/IP23 |
| Sıcaklık Katsayısı | ≤300 ppm/°C |
| Alev Geciktirici Sınıf | UL94V-2 |
| Referans Standardı | GB-5792 |
Örnek: CRC 100KW 2.7R J
| Kod | Tanım |
|---|---|
| ÇHS | Fren Direnci Kabini |
| 100KW | Nominal Güç |
| 2,7R | Anma Direnci |
| J | Direnç Doğruluğu (K=±%10, J=±%5, H=±%3) |
Sevkiyattan önce Dufew Electric, ürünün güvenilirliğini doğrulamak için elektrik ve mekanik testler gerçekleştirir.
| Test Öğesi | Test Durumu | Performans |
|---|---|---|
| Dielektrik Dayanımı | 2500VAC/50Hz/60S | Kaçak akım ≤10mA |
| Yalıtım Direnci | 1000VDC | ≥100MΩ |
| Kısa Süreli Aşırı Yük | 10 kat nominal güç 5S | Görünür hasar yok |
| Uzun Süreli Yük Ömrü | Döngüsel çalışma | >9000 saat |
| Nemli Isı Testi | 40°±2 /90%-95%RH/100h | △R≤±(1%R+0,05Ω) |
| Sıcaklık Döngüsü | -55°C,55°C,155°C çevrimler | △R≤±(2%R+0,05Ω) |
| Isı Direnci | 350°C/2 saat | Belirgin bir hasar yok |
Her VFD frenleme uygulamasının farklı çalışma koşulları ve performans gereksinimleri vardır. Dufew Electric, belirli sistem parametrelerine, kurulum koşullarına ve çalışma ortamlarına dayalı olarak mühendislik değerlendirmesi ve özelleştirilmiş çözümler sunar.
Fren direnci konfigürasyonu, invertör voltajı, motor gücü, fren frekansı, fren süresi ve görev döngüsü dahil olmak üzere temel sürücü sistemi parametrelerine göre tasarlanmıştır.
Kabin boyutları, soğutma gereksinimleri, iç veya dış ortam ve kablo bağlantısı gereksinimleri de dahil olmak üzere, uygun kabin tasarımı ve güvenilir çalışmayı sağlamak için kurulum gereksinimleri dikkatle değerlendirilir.
Farklı çalışma koşulları, sürekli frenleme, acil durdurma ve sık hızlanma veya yavaşlama uygulamaları gibi farklı frenleme çözümleri gerektirir.
Bu parametrelere dayanarak Dufew Electric, farklı uygulama gereksinimlerini karşılamak için uygun fren direnci konfigürasyonları ve kabin yapıları tasarlar.
Dufew Electric, eksiksiz frenleme direnci çözümleri sağlamak için direnç elemanı üretimini, kabin montajını, termal tasarımı, elektrik testini ve mühendislik desteğini entegre eder.
Bu entegre üretim yeteneği, bileşen üretiminden nihai teslimata kadar tutarlı ürün kalitesinin sağlanmasına yardımcı olur.
Direnç montaj süreci, istikrarlı performans sağlamak için oluklu direnç elemanı üretimi, direnç doğrulama ve elektrik bağlantı montajını içerir.
Kabin entegrasyonu, güvenilir çalışma için direnç katmanı kurulumunu, bakır bara montajını, koruma bileşeni kurulumunu ve soğutma sistemi entegrasyonunu içerir.
Her fren direnci kabini, teslimattan önce direnç doğruluğu, yalıtım performansı, elektrik bağlantısı güvenilirliği ve mekanik montaj kalitesi açısından incelenir.
Dufew Electric, tutarlı ürün performansı ve güvenilir çalışmayı sağlamak için yapılandırılmış kalite yönetimi prosedürlerini takip eder.
Kalite belgeleri şunları içerir:
- ISO9001 Kalite Yönetim Sistemi Belgelendirmesi
-CE Sertifikası
- Ürün Test Raporları
- Fabrika Denetim Kayıtları
Özel proje gereksinimlerine göre teknik belgeler ve denetim raporları sağlanabilir.
Dufew Electric, endüstriyel elektrikli ekipmanlar için profesyonel taşıma hazırlığı sağlayarak, her fren direnci kabininin nakliye sırasında uygun şekilde korunmasını ve teslimattan sonra kuruluma hazır olmasını sağlar.
Paketleme süreci, nakliye güvenliğini artırmak için ihracat standartlarında ahşap ambalajlar, neme karşı koruma, dahili sabitleme yapıları ve ürün tanımlama etiketlerini içerir.
Sevkiyattan önce mühendisler, müşteri sahasında sorunsuz kurulum ve devreye almanın sağlanmasına yardımcı olmak için kabin boyutları, ürün ağırlığı, kaldırma gereksinimleri ve kurulum bilgileri gibi önemli ayrıntıları doğrular.
Motorun yavaşlaması sırasında rejeneratif enerji, invertör DC bara gerilimini artırır. Fren direnci kabini bu fazla enerjiyi emip ısıya dönüştürerek invertörün aşırı gerilim hatalarını önlemeye ve sistemin kararlı çalışmasını sürdürmeye yardımcı olur.
Seçim, invertör voltajı, motor gücü, fren frekansı, yük ataleti, frenleme süresi, direnç değeri ve görev döngüsü dahil olmak üzere birçok faktöre bağlıdır. Bu parametreler uygun direnç konfigürasyonunu ve termal tasarımı belirler.
Evet. Dufew Electric, fren direnci kabinlerini belirli invertör markaları yerine elektriksel parametrelere ve uygulama gereksinimlerine göre tasarlayarak farklı VFD sistemleriyle uyumluluğa olanak tanır.
Evet. Modüler oluklu direnç yapısı ve optimize edilmiş termal yönetim tasarımı, tekrarlanan hızlanma ve frenleme döngüleri için geliştirildi ve bu da onları zorlu endüstriyel uygulamalara uygun hale getiriyor.
Evet. Dufew Electric, güç değeri, direnç değeri, voltaj seviyesi, kabin boyutları, soğutma tasarımı ve kurulum yapısı dahil olmak üzere farklı sistem gereksinimlerine göre özelleştirilmiş çözümler sunar.
Uygun bir çözüm sağlamak için müşterilerin invertör voltajı, motor gücü, frenleme frekansı, görev döngüsü, kurulum ortamı ve gerekli direnç değeri gibi uygulama ayrıntılarını sağlaması gerekir.
Evet. Dufew Electric, farklı endüstriyel projeleri desteklemek için mühendislik değerlendirmesi, teknik belgeler, test raporları ve özelleştirilmiş fren direnci çözümleri sunar.
Farklı VFD sistemleri farklı fren direnci konfigürasyonları gerektirir. Dufew Electric, invertör parametrelerine, motor özelliklerine, frenleme gereksinimlerine, kurulum koşullarına ve termal yönetim ihtiyaçlarına göre özelleştirilmiş invertör frenleme direnci kabini çözümleri sunar.
Profesyonel direnç üretim kapasitesi, mühendislik desteği ve eksiksiz test prosedürleriyle Dufew Electric, endüstriyel müşterilerin istikrarlı performansa sahip güvenilir rejeneratif fren sistemleri geliştirmelerine yardımcı olur.
Uygun bir fren direnci kabini çözümü almak için invertörünüz ve uygulama gereksinimleriniz için Dufew Electric ile iletişime geçin.
