Dirençler, frenleme üniteleri, reaktörler, güç filtreleri ve transformatörleri içeren, farklı uygulama gereksinimlerini karşılamak için tam özelleştirme seçeneklerine sahip kapsamlı bir portföy sunuyoruz.
Motor hızı regülasyonu sırasında oluşan elektriksel paraziti kontrol etmek için değişken frekanslı sürücünün etrafına bir Değişken Frekanslı Sürücü Filtresi takılmıştır.
Tipik bir bağlantı:
Güç Kaynağı → Giriş Filtreleme → VFD → Çıkış Filtreleme → Motor
İki bölüm, sürücü sisteminin farklı bölümlerine yöneliktir.
Giriş filtreleme kontrolleri, VFD ile güç ağı arasında elektromanyetik girişim gerçekleştirdi.
Çıkış filtreleme, PWM anahtarlaması tarafından üretilen yüksek frekanslı bileşenleri, kablo aracılığıyla motora ulaşmadan önce zayıflatır.
Bu konfigürasyon, hem güç tarafı EMI'sının hem de motor tarafı yüksek frekans etkilerinin dikkate alınması gereken uygulamalar için tasarlanmıştır.
Yalnızca güç kaynağı ile sürücü arasındaki bağlantıyı filtreleyen geleneksel giriş EMI filtresinden farklıdır.
Bir VFD içindeki anahtarlama cihazları, güç kaynağı boyunca dolaşabilen ve aynı dağıtım sistemindeki diğer ekipmanları etkileyebilen yüksek frekanslı elektrik bileşenleri üretir. Giriş bölümü, ortak mod ve diferansiyel mod zayıflaması için manyetik ve kapasitif bileşenler kullanır; bunlar arasında ortak mod bobinleri, diferansiyel mod endüktif bileşenler, X kapasitörleri, Y kapasitörleri ve dirençler bulunabilir.
Giriş bölümü, yürütülen EMI bastırma için tasarlanmıştır ve belirli düşük frekanslı THD gerekliliklerinin geçerli olduğu özel bir harmonik dengeleme sisteminin yerini almaz.
Bir VFD, hızlı voltaj geçişlerine sahip bir PWM çıkış dalga biçimi üretir. Uzun motor kablolarında dağıtılmış kapasitans ve empedans, motor terminallerindeki gerilim dalga biçimini etkileyebilir. Çıkış bölümü yüksek frekanslı bileşenleri zayıflatır ve motor tarafındaki dv/dt'yi, yansıyan dalga etkilerini, motor sargısı yalıtım stresini ve belirli yüksek frekanslı motor gürültüsünü azaltmaya yardımcı olabilir.
Gerçek performans, VFD anahtarlama özelliklerine, kablo uzunluğuna ve yapısına, motor yalıtımına, topraklamaya ve seçilen filtre konfigürasyonuna bağlıdır.
Her VFD kurulumu hem giriş hem de çıkış filtrelemeyi gerektirmez.
Gerekli yapılandırma, çözülen soruna bağlıdır.
| Başvuru Durumu | Tipik Filtreleme Konusu |
|---|---|
| Güç ağına giren VFD paraziti | Giriş tarafı EMI filtresi |
| Yakındaki kontrol ekipmanını etkileyen parazit | Giriş tarafı EMI filtresi |
| Uzun motor kablosu | Çıkış tarafında filtreleme gerekli olabilir |
| Yüksek motor tarafı dv/dt | Çıkış tarafı filtreleme |
| Yansıyan dalga voltajı endişesi | Çıkış tarafı filtreleme |
| Hem güç tarafında hem de motor tarafında parazit | Entegre giriş/çıkış filtresi |
Ürün seçiminde bu ayrım önemlidir. Filtre, yalnızca bir VFD mevcut olduğu için takılmak yerine, gerçek elektrik sorununa göre belirlenmelidir.

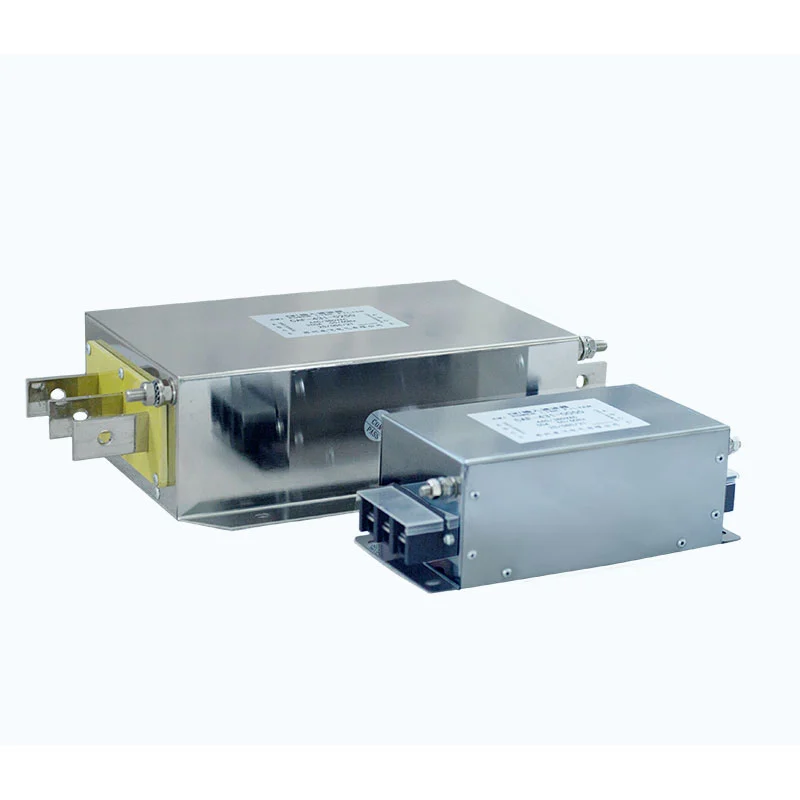

Dufew Electric, giriş ve çıkış filtreleme devrelerini tek bir montajda birleştirir.
İki bölümde güç kaynağına, VFD'ye ve motora bağlantı için ayrı elektrik yolları ve terminal alanları bulunur.
Filtreleme ağı şunları içerebilir:
- Ortak modlu manyetik bileşenler
- Diferansiyel modlu endüktif bileşenler
- X kapasitörler
- Y kapasitörleri
- Sönümleme dirençleri
- Seçilen konfigürasyonun gerektirdiği diğer bileşenler
Entegre yapı, hem giriş hem de çıkış filtrelemesi gerektiğinde iki ayrı filtre muhafazası kurma ihtiyacını azaltır.
Gerçek iç düzenleme, ürün derecelendirmesine ve konfigürasyonuna bağlıdır.
| Parametre | Şartname |
|---|---|
| Nominal Gerilim | 220VAC / 380VAC / 690VAC / 1140VAC |
| Çalışma Frekansı | 50Hz / 60Hz / 500Hz'e kadar |
| Nominal Akım | 5A--1600A |
| Dielektrik Dayanım, Satırdan Çizgiye | 1500VDC / 60s |
| Dielektrik Dayanım, Hattan Toprağa | 2500VDC / 60s |
| Yalıtım Direnci | 1000VDC'de >100MΩ |
| Aşırı Yük Yeteneği | 1 dakika boyunca 1,4 × nominal akım |
| Minimum Aşırı Yük Aralığı | 15 dakika |
| Maksimum Kablo Uzunluğu* | 400m korumalı / 300m korumasız |
| Koruma Sınıfı | IP00 / IP20 |
| Yalıtım Sınıfı | T40 / F (155°C) |
| Alev Geciktirici Sınıf | UL94V-2 |
| Ürün Standardı | GB/T 15287/8 |
* Maksimum kablo uzunluğu uygulamaya bağlıdır ve VFD çıkış özelliklerine, motora, kablo tipine, topraklama düzenine ve seçilen filtre modeline göre doğrulanmalıdır.
Tipik bir Dufew filtre modeli: CAF-4 3 1-0010
| Kod | Tanım |
|---|---|
| CAF | Dufew Elektrikli filtre serisi |
| 4 | Gerilim sınıfı; 2 = 220V, 4 = 380V, 6 = 690V |
| 3 | Faz konfigürasyonu; 3 = üç fazlı, 1 = tek fazlı |
| 1 | Filtre kategorisi; 1 = giriş filtresi, 2 = çıkış filtresi |
| 0010 | Nominal akım; 0010 = 10A |
Entegre giriş/çıkış konfigürasyonu için geçerli model kodu, ilgili ürün çizimi ve teknik özelliklerine göre doğrulanmalıdır.
| Başvuru | Ana Gereksinim | Filtreleme Fonksiyonu |
|---|---|---|
| Değişken Frekanslı Sürücü Sistemleri | VFD işlemi sırasında üretilen EMI'yi kontrol edin | Giriş tarafında yürütülen EMI bastırma ve çıkış tarafında yüksek frekanslı filtreleme |
| Servo Sürücü Sistemleri | Servo ekipmanlarının etrafındaki elektrik parazitini azaltın | Giriş tarafı EMI kontrolü ve çıkış tarafı motor tarafı filtreleme |
| Endüstriyel Motor Kontrolü | Motor sürücü sistemlerinin EMC performansını iyileştirin | İletilen paraziti ve yüksek frekanslı anahtarlama bileşenlerini bastırın |
| CNC Makineleri ve Takım Tezgahları | Kontrol ve tahrik ekipmanlarını etkileyen parazitleri azaltın | Giriş EMI filtreleme ve çıkış tarafı dv/dt azaltma |
| Uzun Motor Kablo Tesisatları | Yansıyan dalga ve yüksek frekanslı voltaj efektlerini kontrol edin | VFD ile motor arasında çıkış tarafı filtreleme |
| Konveyör, Pompa ve Fan Sistemleri | Değişken hızlı motor çalışmasından kaynaklanan paraziti azaltın | Giriş tarafında EMI bastırma ve gerektiğinde çıkış filtreleme |
| Endüstriyel Otomasyon Ekipmanları | Tahrik sistemleri ve yakındaki elektronik cihazlar arasındaki paraziti sınırlayın | Ortak mod ve diferansiyel mod filtreleme |
| Üretim Ekipmanları | Hem güç tarafı hem de motor tarafı parazitini giderin | Entegre giriş ve çıkış filtreleme |
Not: Gerekli filtre konfigürasyonu VFD'ye, motora, kablo uzunluğuna, EMC koşullarına ve spesifik parazit sorununa bağlıdır. Her VFD uygulaması hem giriş hem de çıkış filtrelemeyi gerektirmez.
| Seçim Parametresi | Gerekli Bilgiler | Amaç |
|---|---|---|
| VFD Modeli | Üretici ve model numarası | Geçerli giriş/çıkış yapılandırmasını belirlemek için |
| Nominal Gerilim | 220VAC / 380VAC / 690VAC / 1140VAC | Filtre voltaj değerini sürücü sistemiyle eşleştirmek için |
| Nominal Akım | VFD giriş veya çıkış akımı | Gerekli filtre akımı değerini belirlemek için |
| Motor Gücü | kW veya HP | Motor tarafı filtreleme gereksinimlerini değerlendirmek için |
| Motor Anma Gerilimi | Motor çalışma voltajı | Çıkış tarafı uyumluluğunu doğrulamak için |
| Motor Kablo Uzunluğu | Metre cinsinden gerçek kablo uzunluğu | dv/dt ve yansıyan dalga efektlerini değerlendirmek için önemlidir |
| Kablo Tipi | Korumalı veya korumasız; mevcut olduğunda kablo yapısı | EMC ve yüksek frekans özelliklerini değerlendirmek için |
| Anahtarlama Frekansı | Varsa, VFD taşıyıcısı/anahtarlama frekansı | Yüksek frekanslı filtreleme gereksinimlerinin değerlendirilmesine yardımcı olur |
| Kurulum Ortamı | Kontrol kabini, makine, üretim hattı vb. | Kurulum ve EMC hususlarını belirlemek için |
| Girişim Durumu | EMI, motor gürültüsü, dv/dt, yansıyan dalga, yakındaki ekipman paraziti vb. | Giriş filtrelemenin mi, çıkış filtrelemenin mi, yoksa tümleşik yapılandırmanın mı uygun olduğunu belirlemek için |
| Topraklama Düzenlemesi | Topraklama ve kablo ekranlama yöntemi | Etkili yüksek frekanslı girişim kontrolü için önemlidir |
Ön değerlendirme için müşteriler şunları sağlayabilir:
VFD modeli + nominal gerilim + nominal akım + motor gücü + motor kablo uzunluğu + kablo tipi + anahtarlama frekansı + gözlemlenen parazit
Bu bilgi genellikle filtre seçimi için filtreyi yalnızca motor gücüne göre belirlemekten daha kullanışlıdır.
Doğru kurulum önemlidir çünkü yüksek frekanslı girişim, uygun olmayan kablolama nedeniyle filtreleme devresinin bir kısmını atlayabilir.
Giriş bölümünü güç kaynağı ile VFD arasına bağlayın.
Çıkış bölümünü VFD ile motor arasına bağlayın.
Giriş ve çıkış terminalleri ürün bağlantı şemasına göre bağlanmalı ve birbirleriyle değiştirilmemelidir.
Güç tarafı ve motor tarafı kabloları ayrı ayrı yönlendirilmelidir.
Elektromanyetik bağlantı filtreleme etkinliğini azaltabileceğinden, filtre giriş ve çıkış iletkenleri arasında uzun paralel çalışmalardan kaçının.
Filtre, geçerli elektrik kurulumu gereksinimlerine ve VFD üreticisinin EMC talimatlarına göre topraklanmalıdır.
Yüksek frekanslı girişim için genellikle kısa, düşük empedanslı bir topraklama yolu tercih edilir.
Blendajlı motor kablosunun kullanıldığı durumlarda kablo blendajı, VFD üreticisinin EMC gerekliliklerine göre sonlandırılmalıdır.
Sisteme enerji vermeden önce şunları doğrulayın:
- Filtre voltajı ve akım değeri
- Terminal bağlantıları
- Topraklama
- Giriş/çıkış kablo yönlendirmesi
-Motor bağlantısı
- Mekanik montaj
Kurulumdan sonra normal VFD'nin ve motorun çalıştığını doğrulayın ve orijinal parazit durumunu kontrol edin.
Dufew Electric, dirençler, fren sistemleri, reaktörler, filtreler, transformatörler ve özelleştirilmiş elektrik bileşenleri dahil olmak üzere güç elektroniği bileşenleri üretmektedir. Değişken Frekans Sürücülü Filtreler ihtiyaç duyulan elektriksel konfigürasyona ve uygulamaya göre üretilmektedir.
Üretim süreci tipik olarak bileşen incelemesini, manyetik bileşen işlemeyi, sarma ve yalıtımı, filtre montajını, elektrik testini, son incelemeyi ve paketlemeyi kapsar. Ürün konfigürasyonuna bağlı olarak kalite kontrolleri bileşen spesifikasyonunu, sargıyı, yalıtımı, terminalleri, yalıtım direncini, dielektrik dayanımını, elektriksel performansı ve boyutları içerebilir.
Proje gereksinimlerine göre ürüne özel çizimler, test kayıtları ve teknik belgeler sağlanabilmektedir.
Dufew Electric, kalite yönetimi ve ürün uyumluluk gerekliliklerini destekleyen ISO ve CE sertifikalarına sahiptir.
Geçerli sertifika ve teknik belgeler, belirli ürün modeline ve hedef pazara göre onaylanmalıdır.
Kalite denetimi, bileşenlerin doğrulanması ve montajından elektriksel test ve son denetime kadar ilgili aşamaları kapsar.
Dufew Electric, OEM'lere, distribütörlere, sistem entegratörlerine ve endüstriyel kullanıcılara filtreler ve diğer güç elektroniği bileşenleri sağlar.
Paketleme ve teslimat düzenlemeleri ürün boyutlarına, ağırlığına, miktarına, varış noktasına ve müşteri gereksinimlerine göre seçilir.
Mevcut nakliye düzenlemeleri şunları içerebilir:
- Deniz taşımacılığı
- Hava taşımacılığı
- Ekspres teslimat
- Müşteri tarafından belirlenen iletici
Ambalaj, ürünün yapısı ve taşıma koşullarına göre seçilir.
İletilen EMI'yi kontrol etmek için güç kaynağı ile VFD arasına bir giriş filtresi takılıdır. Yüksek frekanslı bileşenleri, dv/dt'yi ve yansıyan dalga efektlerini kontrol etmek için VFD ile motor arasına bir çıkış filtresi takılıdır.
Hayır. Gereksinim, motor kablo uzunluğuna, VFD çıkış özelliklerine, motor yalıtımına, EMC koşullarına ve uygulama gereksinimlerine bağlıdır.
Evet. Giriş tarafı EMI'sinin veya motor tarafı yüksek frekanslı parazitin kontrol edilmesi gereken servo sürücü uygulamaları için değerlendirilebilir. Elektriksel değer sürücü sistemiyle eşleşmelidir.
Evet. Çıkış bölümü, yüksek frekanslı anahtarlama bileşenlerini zayıflatmak için tasarlanmıştır ve motor terminallerindeki dv/dt'yi azaltabilir. Gerçek sonuç VFD'ye, filtre konfigürasyonuna, kabloya ve motora bağlıdır.
Evet. Uzun motor kabloları, yansıyan dalga ve yüksek frekanslı voltaj etkilerini artırarak çıkış filtrelemeyi daha anlamlı hale getirebilir. Belirli bir uygulama için izin verilen kablo uzunluğunun onaylanması gerekir.
Mutlaka değil. Bu ürün öncelikle VFD sistemleri etrafında EMI ve yüksek frekanslı filtrelemeye yöneliktir. Gereksinim, belirli güç sistemi harmonik düzenlerini veya THD'yi kontrol etmekse, özel bir harmonik azaltma çözümü değerlendirilmelidir.
Filtre pasif olduğundan normalde elektronik ayarlamaya gerek yoktur. Doğru model seçimi, kablolama, topraklama ve kurulum hala gereklidir.
VFD modeli, besleme voltajı, nominal akım, motor gücü, motor kablo uzunluğu, kablo tipi ve spesifik parazit veya motor tarafı sorunu, uygun konfigürasyonun seçilmesinde faydalıdır.
Dufew Electric, VFD'ler, servo sürücüler, motor kontrol sistemleri ve endüstriyel otomasyon ekipmanları için Değişken Frekanslı Sürücü Filtreleri üretmektedir.
Entegre konfigürasyon, tek bir düzenekte giriş tarafı EMI filtrelemesi ve çıkış tarafı motor filtrelemesi sağlar. Seçim sürücü değerine, motor özelliklerine, kablo uzunluğuna, EMC koşullarına ve kurulum gereksinimlerine göre yapılabilir.
Ürün değerlendirmesi için VFD modelini, motor gücünü, nominal akımı, motor kablo uzunluğunu, kablo tipini ve besleme voltajını sağlayın.
