Dirençler, frenleme üniteleri, reaktörler, güç filtreleri ve transformatörleri içeren, farklı uygulama gereksinimlerini karşılamak için tam özelleştirme seçeneklerine sahip kapsamlı bir portföy sunuyoruz.

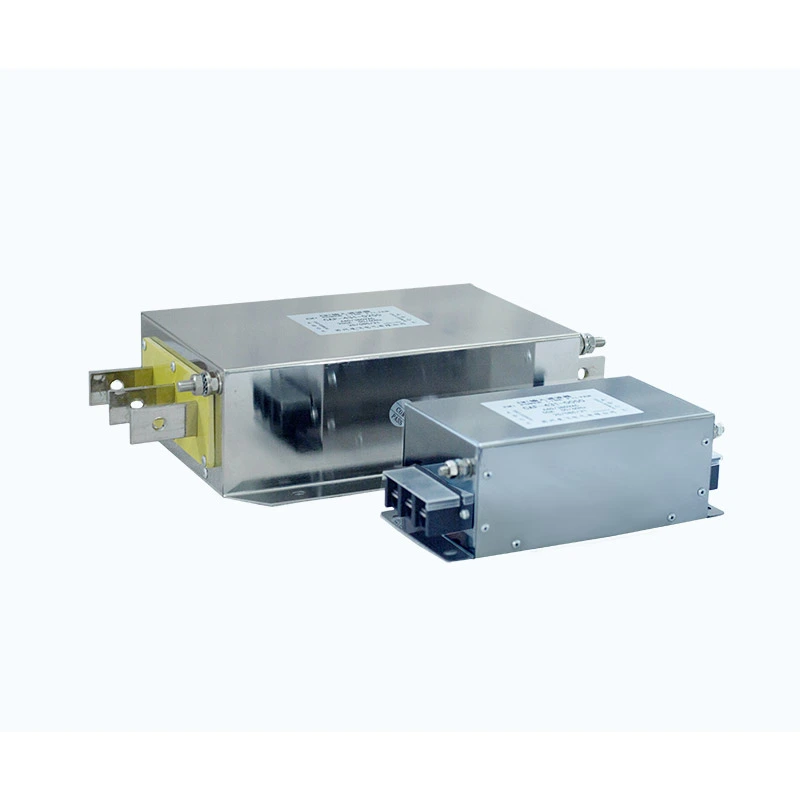

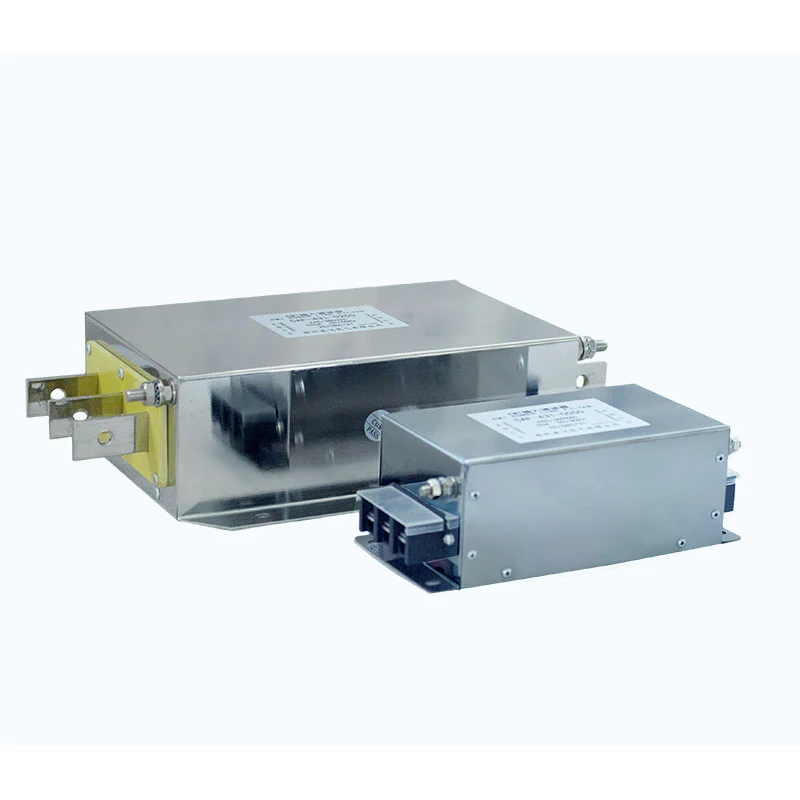

Dufew Elektrikli Harmonik Filtre, VFD sistemleri ve çalışma sırasında harmonik akımlar üreten diğer doğrusal olmayan yükler için tasarlanmıştır. Sürücü sisteminin giriş tarafına monte edilen bu cihaz, seçilen düşük dereceli harmonikleri azaltmak ve güç kalitesini artırmak için filtre reaktörleri, güç kapasitörleri ve endüktif olmayan sönümleme dirençleri içeren ayarlanmış bir LC devresi kullanır. Tipik hedef harmonikler 5., 7., 11. ve 13. dereceleri içerir ve son konfigürasyon sistem voltajı, yük özellikleri, harmonik spektrum ve gerekli filtreleme performansına göre belirlenir.
Tipik performans parametreleri arasında seçilen modele ve çalışma koşullarına bağlı olarak tam yükte THDi <%10, THDv <%5, 0,98'in üzerinde güç faktörü, ≤80K sıcaklık artışı, ≤65dB gürültü seviyesi ve 3000VAC'ye kadar dielektrik mukavemeti bulunur.
VFD'ler, dönüştürücüler, doğrultucular ve diğer doğrusal olmayan yükler, AC-DC dönüşümü ve anahtarlama işlemi sırasında harmonik akımlar üretebilir. Harmonik seviyeleri aşırı hale geldiğinde trafo ve kablo kayıplarını artırabilir, ilave ısınmaya neden olabilir, güç faktörünü azaltabilir ve hassas elektrikli ekipmanların stabilitesini etkileyebilir.
Çoklu doğrusal olmayan yüklere sahip endüstriyel güç ağları için uygun harmonik kontrol, kararlı elektrik koşullarının korunmasına ve harmonik akımların dağıtım sistemi üzerindeki etkisinin azaltılmasına yardımcı olur.
Reaktör ve kapasitör parametreleri, seçilen harmonik frekanslarda düşük empedanslı bir yol oluşturmak için sisteme ve harmonik özelliklerine göre eşleştirilir. Bu, normal temel frekans çalışmasını korurken harmonik akımların filtreden yönlendirilmesine olanak tanır.
Filtre, ızgara empedansı ve doğrusal olmayan yükler arasındaki rezonansı kontrol etmek için filtreleme devresine endüktif olmayan sönümleme dirençleri dahil edilir. Bu, harmonik amplifikasyonun sınırlandırılmasına ve sürekli çalışma sırasında filtreleme bileşenleri üzerindeki aşırı akım stresinin azaltılmasına yardımcı olur.
Kararlı filtreleme performansı, reaktör endüktansının, kapasitör kapasitesinin, sönümleme direncinin ve ısı dağılımının uygun koordinasyonuna bağlıdır. Dufew, sürekli endüstriyel yükler altında güvenilir performansı sürdürmek için bu parametreleri elektriksel değere ve çalışma koşullarına göre ayarlar.
Filtre seçimi, yalnızca nominal güce göre değil, kurulumun gerçek elektriksel özelliklerine göre yapılmalıdır. Dufew, uygun bir konfigürasyon geliştirirken voltaj, akım, VFD kapasitesi, harmonik spektrum, gerekli THDi ve kurulum ortamı gibi sistem koşullarını değerlendirir.
Mühendislik desteği harmonik analizi, filtre parametresi hesaplamasını, elektriksel konfigürasyonu, mekanik yapıyı ve uygulama rehberliğini kapsayabilir. Müşteriler, teknik değerlendirme için harmonik ölçüm verilerini, tek hat şemalarını, ekipman özelliklerini veya çalışma koşullarını sağlayabilir.
Ayarlanmış filtreleme devresi, VFD'ler ve diğer doğrusal olmayan yükler tarafından üretilen karakteristik harmonik akımları azaltarak akım dalga biçimi bozulmasının azaltılmasına ve transformatörler, kablolar ve diğer dağıtım ekipmanları aracılığıyla harmonik dolaşımın azaltılmasına yardımcı olur.
Filtre, harmonik akım ve reaktif güç etkilerini ele alarak güç faktörünün iyileştirilmesine, reaktif güç talebinin azaltılmasına ve elektrik dağıtım sistemindeki kayıpların azaltılmasına yardımcı olabilir.
Harmonik distorsiyonun azaltılması, özellikle yüksek oranda doğrusal olmayan ekipmanın bulunduğu kurulumlarda, transformatörlerin, dağıtım ekipmanlarının, endüstriyel otomasyon sistemlerinin ve diğer elektrik yüklerinin çalışma koşullarını iyileştirebilir.
| Seçim Faktörü | Düşünce |
|---|---|
| Sistem Gerilimi | 220V / 380V / 690V / 1140V |
| Yük Türü | VFD'ler, dönüştürücüler, doğrusal olmayan endüstriyel yükler |
| Nominal Akım | Bağlı ekipman kapasitesine göre |
| Harmonik Durum | THDi ölçümü veya sistem analizi |
| Performans Hedefi | Gerekli harmonik azaltma seviyesi |
| Kurulum Durumu | Dolap alanı ve çevresel gereksinimler |
Dufew, gerçek uygulama gereksinimlerine göre uygun filtre konfigürasyonları önerebilir.
Dufew Harmonik Filtre çözümleri, harmonik distorsiyonun ekipman performansını etkilediği endüstriyel güç sistemleri için uygundur.
| Başvuru | Ana Gereksinim |
|---|---|
| VFD sistemleri | Harmonik akım bozulmasını azaltın |
| Çoklu tahrik sistemleri | Güç ağı kararlılığını iyileştirin |
| Endüstriyel otomasyon | Güvenilir elektriksel çalışmayı sürdürün |
| Asansörler | Sık hızlanma sırasında harmonik etkiyi azaltın |
| Vinçler ve kaldırma ekipmanları | Dinamik yük işlemini destekleyin |
| UPS sistemleri | Güç kalitesini artırın |
| Akü şarj sistemleri | Harmonik etkiyi azaltın |
| İndüksiyonlu ısıtma ekipmanları | Elektrik uyumluluğunu iyileştirin |
| Yenilenebilir enerji sistemleri | Kararlı şebeke bağlantısını destekleyin |
Örnek: HFL-4 3 1-0490
| Kod | Tanım |
|---|---|
| HFL | Dufew Elektrikli Harmonik Filtre Serisi |
| 4 | Gerilim Seviyesi (2=220V, 4=380V, 6=690V) |
| 3 | Faz Numarası (3=Trifaze, 1=Tekfaz) |
| 1 | Filtre Yapılandırması |
| 0490 | Nominal Akım (0490=490A) |
| Parametre | Şartname |
|---|---|
| Nominal Gerilim | 220VAC / 380VAC / 690VAC / 1140VAC |
| Sıklık | 50Hz / 60Hz |
| Taşıyıcı Frekansı | 2kHz - 6kHz |
| Nominal Akım | 5A - 1200A |
| Filtreleme Performansı | THDi <%10, THDv <%5 |
| Güç faktörü | Tam yükte PF >0,98 |
| Aşırı Yük Yeteneği | 30 dakika boyunca %120 nominal akım |
| Sıcaklık Artışı | ≤80K |
| Gürültü Seviyesi | ≤65dB |
| Dielektrik Dayanımı | 3000VAC / 50Hz / 10S |
| Yalıtım Direnci | ≥100MΩ |
| Koruma Sınıfı | IP00 / IP22 |
| Yalıtım Sınıfı | F Sınıfı (155°C) |
| Standartlar | IEC61000 / GB/T14549-1993 |
Dufew Electric, harmonik filtreler, reaktörler, fren dirençleri, transformatörler ve özelleştirilmiş elektrik çözümleri dahil olmak üzere endüstriyel güç elektroniği bileşenleri konusunda uzmanlaşmıştır.
Harmonik filtreleme ürünleri için Dufew şunlara odaklanır:
- Reaktör imalatı ve parametre eşleştirme
- Kondansatör seçimi ve entegrasyonu
- Rezonans karakteristik doğrulaması
- Elektriksel güvenlik testi
- Performans doğrulama
Her ürün aşağıdakiler dahil olmak üzere denetime tabi tutulur:
| Muayene Öğesi | Amaç |
|---|---|
| Yalıtım direnci testi | Yalıtım güvenilirliğini doğrulayın |
| Dielektrik dayanım testi | Elektrik güvenliğini doğrulayın |
| Elektriksel parametre testi | Tasarım performansını sağlayın |
| Sıcaklık artışı testi | Termal yeteneği doğrulayın |
| Son muayene | Üretim kalitesini onaylayın |
Dufew şunları destekliyor:
- OEM üretimi
- Özelleştirilmiş harmonik çözümler
- Mühendislik işbirliği
- Proje bazlı teknik destek
Mevcut belgeler arasında ISO kalite yönetimi sertifikası, CE sertifikası ve ürün test raporları bulunmaktadır.
Dufew, endüstriyel elektrikli ürünler için ihracat standardında paketleme çözümleri sunmaktadır.
Ambalaj şunları içerir:
- Nem koruması
- Darbeye dayanıklı sabitleme
- Ağır modeller için güçlendirilmiş ahşap kasalar
- Ürün tanımlama etiketleri
- Sevkiyatla birlikte teknik belgeler
Müşteri spesifikasyonlarına uygunluğun sağlanması için her ünite teslimattan önce denetlenir.
| Karşılaştırmak | Harmonik Filtre | EMI Giriş Filtresi |
|---|---|---|
| Ana Fonksiyon | Harmonik bozulmayı azaltın ve güç kalitesini artırın | Elektromanyetik girişimi bastırın |
| Hedef | 5. / 7. / 11. / 13. harmonikler | Yüksek frekansta iletilen ve yayılan gürültü |
| Devre Tasarımı | Sönümleme dirençli ayarlı LC devresi | EMI filtreleme ağı |
| Başvuru | VFD sistemleri ve doğrusal olmayan yükler | EMC'ye duyarlı elektronik ekipman |
| Ana Fayda | Daha düşük THDi ve geliştirilmiş şebeke kararlılığı | Azaltılmış elektrik gürültüsü |
Tipik bir filtreleme devresinde reaktörler, kapasitörler ve sönümleme dirençleri kullanılır. Bu bileşenler, seçilen harmonik frekanslar için ayarlanmış bir yol oluşturmak üzere birlikte çalışır ve genel güç kalitesinin iyileştirilmesine yardımcı olur.
Seçim, sistem voltajına, nominal akıma, VFD kapasitesine, harmonik özelliklere, THDi gereksinimlerine ve kurulum koşullarına bağlıdır. Dufew, özel uygulama ve işletim gereksinimlerine dayalı öneriler sunar.
Evet. Dufew, uygulama için uygun bir konfigürasyon belirlemek amacıyla harmonik ölçüm sonuçlarını sistem parametreleri ve gerekli filtreleme performansıyla birlikte değerlendirebilir.
İlki esas olarak doğrusal olmayan yüklerin ürettiği düşük dereceli harmonik akımları azaltmak için kullanılırken, EMI filtresi öncelikle anahtarlama cihazlarının neden olduğu yüksek frekanslı girişimi giderir.
Dufew Electric, VFD sistemleri, endüstriyel otomasyon ekipmanları ve güç dönüştürme uygulamaları için özelleştirilmiş çözümler sunmaktadır. Mühendislik deneyimi, kontrollü üretim süreçleri ve kalite kontrol prosedürleriyle Dufew, gerçek sistem gereksinimlerine dayalı olarak filtre seçimini, parametre eşleştirmeyi ve uygulamaya özel yapılandırmaları destekler.
Ürün özellikleri, teknik değerlendirme ve özelleştirilmiş proje desteği için Dufew Electric ile iletişime geçin.
