Dirençler, frenleme üniteleri, reaktörler, güç filtreleri ve transformatörleri içeren, farklı uygulama gereksinimlerini karşılamak için tam özelleştirme seçeneklerine sahip kapsamlı bir portföy sunuyoruz.

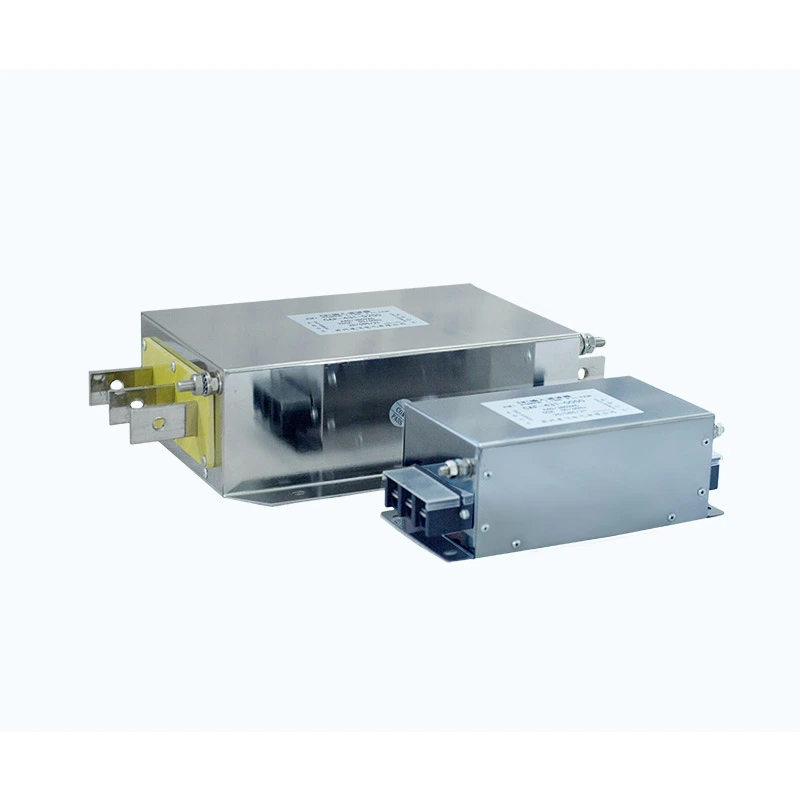

Çıkış Filtresi, motora iletilen elektrik sinyallerinin kalitesini artırmak için VFD çıkış terminalleri ile motor giriş terminalleri arasına takılır.
Çok aşamalı filtreleme devrelerini optimize edilmiş manyetik bileşenlerle birleştirerek, PWM invertör işleminin oluşturduğu yüksek frekanslı anahtarlama girişimini hafifletir ve motor terminallerindeki elektrik stresini azaltır.
Tasarım aşağıdakileri en aza indirmeye yardımcı olur:
- Yüksek frekanslı harmonik bileşenler
- Hızlı anahtarlamanın neden olduğu voltaj yükselme darbeleri
- motor yalıtımında dv/dt gerilimi
- Motor kabloları aracılığıyla elektromanyetik girişim
Yalıtım sistemi şunları sağlar:
- Hattan hatta: 1500VDC / 60S
- Hattan toprağa: 2500VDC / 60S
100MΩ'un üzerindeki izolasyon direnci, 1 dakika boyunca nominal akımın 1,4 katı aşırı yük kapasitesi ve korumalı kablolarla 400 m'ye kadar motor kablo mesafelerini destekleme özelliğiyle Dufew çözümleri, zorlu endüstriyel sürücü sistemleri için uygundur.
| Parametre | Şartname |
|---|---|
| Nominal Gerilim | 220VAC / 380VAC / 690VAC / 1140VAC |
| Çalışma Frekansı | 50Hz / 60Hz / 500Hz'e kadar |
| Nominal Akım | 5A - 1600A |
| Dielektrik Dayanımı | Hattan hatta: 1500VDC (60S); Hattan toprağa: 2500VDC (60S) |
| Yalıtım Direnci | ≥100MΩ (1000VDC) |
| Aşırı Yük Yeteneği | 1 dakika boyunca nominal akımın 1,4 katı (aralık ≥15 dakika) |
| Maksimum Kablo Uzunluğu | Korumalı kablo: 400m; Korumasız kablo: 300 m |
| Koruma Sınıfı | IP00 / IP20 |
| Yalıtım Sınıfı | T40 / F Sınıfı (155°C) |
| Alev Geciktirici Sınıf | UL94V-2 |
| Ürün Standardı | GB/T15287/8 |
CAF-4 3 2-0600
| Kod | Tanım |
|---|---|
| CAF | Dufew Elektrikli Filtre Serisi |
| 4 | Gerilim Seviyesi (2 = 220V, 4 = 380V, 6 = 690V) |
| 3 | Faz Numarası (3 = Trifaze, 1 = Monofaze) |
| 2 | Filtre Tipi (1 = Giriş Filtresi, 2 = Çıkış Filtresi) |
| 0600 | Nominal Akım (0600 = 600A) |
Uzun motor kabloları, şarj akımını ve yüksek frekanslı paraziti artırabilecek dağıtılmış kapasitans oluşturabilir. Optimize edilmiş manyetik devre tasarımı, kablo kapasitansının etkisini azaltmaya, çıkış dalga biçimi stabilitesini iyileştirmeye ve yüksek frekanslı radyasyonu azaltmaya yardımcı olarak filtreyi uzak motor kurulumları için uygun hale getirir. 400 m'ye kadar ekranlı kabloları ve 300 m'ye kadar ekransız kabloları destekler.
PWM anahtarlama işlemi, motor sargılarında hızlı voltaj yükselmesine ve yüksek frekanslı strese neden olabilir. Çıkış filtresi dv/dt etkisini ve voltaj yükselme stresini azaltmaya yardımcı olarak anahtarlama darbelerinin neden olduğu yalıtım eskimesini sınırlandırır ve genel motor servis güvenilirliğini artırır.
Çok aşamalı filtreleme yapısı, yüksek frekanslı anahtarlama gürültüsünün yanı sıra ortak mod ve diferansiyel mod parazitinin bastırılmasına yardımcı olur. Bu, EMC performansını artırabilir ve hassas kontrol ve izleme ekipmanıyla donatılmış sistemlerde paraziti azaltabilir.
Filtreleme tasarımı, normal motor çalışması için gereken temel frekans enerjisini korurken öncelikle yüksek frekanslı bileşenleri hedefler. Bu, kararlı motor tork çıkışının korunmasına, ek kayıpların en aza indirilmesine ve güvenilir sürekli çalışmanın desteklenmesine yardımcı olur.
Kompakt tasarım hem dikey hem de yatay kurulumu destekler ve farklı kabin düzenlerine uyum sağlayabilir. Belirli endüstriyel uygulamaları ve OEM proje gereksinimlerini karşılamak için özelleştirilmiş voltaj ve akım değerleri de mevcuttur.
Dufew Çıkış Filtresi, motor kablo uzunluklarının 50 metreyi aştığı uygulamaların yanı sıra yüksek hassasiyetli servo işleme ekipmanları, çok motorlu senkron tahrik sistemleri ve hassas denetim ekipmanlarıyla donatılmış üretim hatları için uygundur. Ayrıca sık hızlanma ve frenleme gerektiren vinçler ve enjeksiyon kalıplama ekipmanları için de uygundur.
Tipik uygulamalar arasında endüstriyel otomasyon, CNC makineleri, asansörler, liman ekipmanları, tekstil makineleri, enjeksiyon kalıplama makineleri ve test sistemleri yer alır.
| Karşılaştırma Boyutu | Dufew Profesyonel Çıkış Filtresi | Standart Çıkış Filtreleme Çözümü |
|---|---|---|
| Filtreleme Yapısı | PWM anahtarlama girişimi için çok aşamalı filtreleme tasarımı | Sınırlı frekans zayıflamasına sahip basit filtreleme yapısı |
| Ana Uygulama | Motor tarafı harmonik bastırma ve dv/dt gerilim azaltma | Temel çıkış dalga biçimi iyileştirmesi |
| Uzun Kablo Özelliği | 400 m'ye kadar korumalı kabloya kadar uzun mesafeli motor kablosu uygulamalarını destekler | Kablo mesafesinin uzatılmasıyla performans düşebilir |
| Motor Koruması | Anahtarlama voltajı darbelerinin neden olduğu yalıtım stresinin azaltılmasına yardımcı olur | Yüksek frekanslı strese karşı sınırlı koruma |
| Sistem Entegrasyonu | Hassas ve endüstriyel tahrik sistemleri için uygundur | Esas olarak genel uygulamalar için kullanılır |
Dufew Electric, filtreler, reaktörler, fren dirençleri ve özelleştirilmiş elektrik çözümleri dahil olmak üzere endüstriyel güç elektroniği bileşenleri konusunda uzmanlaşmıştır.
Manyetik bileşenler ve tahrik sistemi uygulamalarındaki mühendislik deneyimiyle Dufew, farklı voltaj seviyeleri, akım aralıkları ve kurulum gereksinimleri için özelleştirilmiş çözümler sunar.
Dufew'in üretim yetenekleri, manyetik bileşen işlemeyi, hassas sarmayı, yalıtım işlemini, elektriksel parametre doğrulamayı ve performans testini kapsayarak tutarlı üretim kalitesi ve güvenilir ürün performansı sağlar.
Kalite kontrolü, yalıtım direncini, dielektrik dayanımını, sıcaklık artışını, elektriksel performansı ve görünüm denetimlerini içerir. Her aşama, bitmiş ürünlerin elektriksel güvenliğini, çalışma stabilitesini ve genel kalitesini doğrulamak için tasarlanmıştır.
Dufew, farklı endüstriyel gereksinimleri karşılamak için OEM üretimini, özelleştirilmiş tasarımları, teknik belgeleri ve uygulama mühendisliği desteğini destekler. Kalite belgeleri, ISO kalite yönetimi sertifikasını, CE sertifikasını ve ürün test raporlarını içerir.
Dufew, endüstriyel elektrikli bileşenlerin güvenli bir şekilde taşınmasını sağlamak için ihracat standardında paketleme uyguluyor.
Paketleme çözümleri şunları içerir:
- Neme dayanıklı koruma
- Darbeye dayanıklı sabitleme
- Büyük modeller için güçlendirilmiş ahşap kasalar
- Ürün tanımlama etiketleri
- Teknik belgeler
Her ürün, müşteri gereksinimlerine uygunluğunu sağlamak için sevkıyattan önce denetlenir.
Çıkış filtresi esas olarak yüksek frekanslı anahtarlama bileşenlerini, PWM parazitini ve motor tarafındaki elektromanyetik gürültüyü hedefler. Çıkış reaktörü esas olarak voltaj artış hızını azaltır, akımın etkisini sınırlar ve çıkış dalga biçimi koşullarını iyileştirir.
Zorlu uygulamalar için uygun çözüm kablo uzunluğuna, motor tipine ve EMC gereksinimlerine bağlıdır.
Evet. İnvertör anahtarlaması tarafından üretilen yüksek frekanslı bileşenleri azaltarak elektromanyetik titreşimin azaltılmasına ve motor çalışma koşullarının iyileştirilmesine yardımcı olabilir.
Uzun kablolar dağıtılmış kapasitansı artırır ve yüksek frekanslı girişimi güçlendirebilir. Doğru filtreleme, kabloyla ilgili elektrik stresinin azaltılmasına yardımcı olur ve sistem kararlılığını artırır.
Evet. Dufew, müşteri gereksinimlerine göre voltaj değeri, akım kapasitesi, filtreleme özellikleri, boyutlar ve kurulum yapısı dahil olmak üzere özelleştirilmiş çözümler sunar.
