Dirençler, frenleme üniteleri, reaktörler, güç filtreleri ve transformatörleri içeren, farklı uygulama gereksinimlerini karşılamak için tam özelleştirme seçeneklerine sahip kapsamlı bir portföy sunuyoruz.

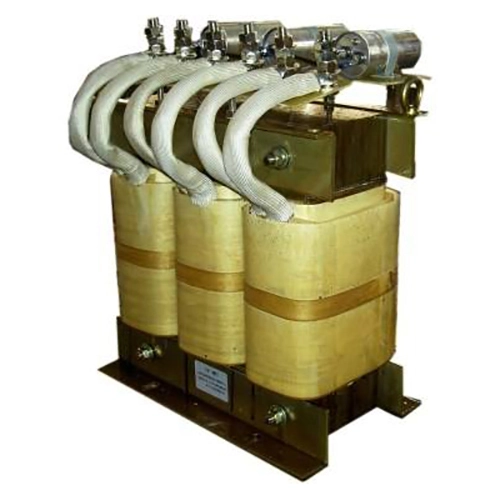

Dufew Elektrikli Sinüs Dalgası Filtresi, motor tarafı dalga biçimi kalitesini artırmak ve endüstriyel uygulamalarda güvenilir motor koruması sağlamak için VFD sistemlerinin çıkış tarafına kurulur. VFD anahtarlama işlemi sırasında, özellikle uzun mesafeli kurulumlarda, yüksek frekanslı PWM voltaj darbeleri üretilir ve motor kabloları aracılığıyla iletilir; bu, yansıyan voltaja, artan dv/dt gerilimine, elektromanyetik girişime ve ek motor kayıplarına neden olabilir.
VFD Sinüs Dalgası Filtresi, reaktörlerden ve kapasitörlerden oluşan bir LC alçak geçişli filtreleme yapısını benimser. Filtreleme ağı, PWM çıkış sinyallerinden gelen taşıyıcı frekans bileşenlerini ve yüksek frekanslı harmonikleri zayıflatırken, temel frekans voltajının verimli bir şekilde geçmesine izin vererek çıkış dalga formunu daha düzgün sinüsoidal bir dalga formuna dönüştürür.
Filtreleme işlemi aşağıdakilere yardımcı olur:
- PWM yüksek frekanslı bileşenlerini azaltın
- Motor terminal voltajı dalga biçimini iyileştirin
- Motor yalıtımında daha düşük dv/dt gerilimi
- Elektromanyetik girişimi (EMI) azaltın
- Motor çalışma stabilitesini ve servis güvenilirliğini artırın
Ürün, sürekli endüstriyel çalışma sırasında istikrarlı performansı korumak için düşük kayıplı soğuk haddelenmiş silikon çelik çekirdekler, F Sınıfı yalıtım malzemeleri, vakumlu emprenye teknolojisi ve optimize edilmiş termal yapılar kullanarak uzun kablolu motor sistemleri, otomasyon ekipmanları ve yüksek performanslı VFD uygulamaları için etkili bir çözüm sunar.
Temel olarak devre empedansını artıran standart bir çıkış reaktörünün aksine, LC filtreleme yapısı, yüksek frekanslı anahtarlama bileşenlerinin daha fazla zayıflatılmasını sağlayarak, daha düşük yüksek frekans distorsiyonu ve motor sargıları üzerindeki elektriksel stresin azalmasıyla daha düzgün bir motor voltajı dalga biçimi sağlar.
Yüksek dv/dt PWM darbeleri, özellikle VFD ile motor arasına uzun kablolar takıldığında yalıtım stresini artırabilir. Filtre, voltaj yükselmelerini ve yansıyan dalga etkilerini sınırlamaya yardımcı olarak motor sargısı yalıtımı üzerindeki baskıyı azaltır ve motorun daha uzun süreli çalışmasını destekler.
Uzun motor kabloları, şarj akımını ve yansıyan voltajı artırabilecek dağıtılmış kapasitans sağlar. Dufew, uzaktan pompa sistemleri, dış mekan motor ekipmanları, yer altı makineleri ve büyük üretim hatları gibi uygulamalar için elektrik parametrelerini sistem gereksinimlerine göre ayarlar.
Filtre, yüksek frekanslı paraziti ve çıkış dalga biçimi bozulmasını azaltarak, motor elektromanyetik gürültüsünü, ek sıcaklık artışını, harmonikle ilgili kayıpları ve kararsız invertör çıkış dalga biçimleriyle ilişkili mekanik titreşimi azaltmaya yardımcı olabilir.
Reaktör ve kapasitör, VFD'nin PWM çıkış özelliklerine göre eşleştirilir. Ortaya çıkan LC yapısı, temel frekansın iletimini korurken ve motor tarafındaki voltaj dalga biçimini iyileştirirken taşıyıcı frekans bileşenlerini zayıflatır.
Manyetik sistem, istikrarlı endüktans özelliklerini korumak ve sürekli çalışma sırasında manyetik kayıpları kontrol etmek için soğuk haddelenmiş silikon çelik çekirdekler, optimize edilmiş bir hava boşluğu yapısı ve düşük kayıplı manyetik malzemeler kullanabilir.
Yalıtım sistemi, F Sınıfı yüksek sıcaklık yalıtımı, vakumlu emprenye ve alev geciktirici yalıtım malzemeleri içerebilir. Bu önlemler dielektrik dayanımı, mekanik stabiliteyi ve sürekli endüstriyel koşullar altında güvenilir çalışmayı destekler.
Örnek: SWF-4 3 2-1200
| Kod | Tanım |
|---|---|
| SWF | Dufew Elektrikli Sinüs Dalgası Filtre Serisi |
| 4 | Gerilim seviyesi (2=220V, 4=380V, 6=690V) |
| 3 | Faz numarası (3=Üç fazlı, 1=Tek fazlı) |
| 2 | Kurulum konumu (VFD çıkış tarafı) |
| 1200 | Anma akımı (1200A) |
| Parametre | Şartname |
|---|---|
| Nominal Gerilim | 220VAC / 380VAC / 690VAC / 1140VAC |
| Çalışma Frekansı | 50Hz / 60Hz / Özelleştirilmiş |
| Taşıyıcı Frekansı | 2kHz-8kHz |
| Gerilim Harmonik Bozulması | ≤%5 |
| Nominal Akım | 5A-1200A |
| Maksimum Kablo Uzunluğu | 3000 m'ye kadar (uygulamaya bağlı) |
| Aşırı Yük Yeteneği | 1 dakika boyunca 1,5× nominal akım |
| Sıcaklık Artışı | ≤80K |
| Gürültü Seviyesi | ≤65dB |
| Dielektrik Dayanımı | 3000VAC / 10S |
| Yalıtım Direnci | ≥100MΩ |
| Koruma Sınıfı | IP00 / IP20 |
| Yalıtım Sınıfı | F Sınıfı (155°C) |
| Standart | GB/T15287/8 |
Dufew Sinüs Dalgası Filtre çözümleri, gelişmiş çıkış dalga biçimi performansı ve motor koruması gerektiren VFD sistemleri için uygundur.
| Başvuru | Ana Gereksinim |
|---|---|
| Uzun mesafe motor sistemleri | Kabloyla ilgili voltaj stresini azaltın |
| Pompa ve fan sistemleri | Motorun çalışma stabilitesini iyileştirin |
| CNC ekipmanı | Hassas işleme performansını destekleyin |
| Endüstriyel otomasyon hatları | Elektrik parazitini azaltın |
| Asansörler | Sürücü güvenilirliğini artırın |
| Vinçler ve kaldırma ekipmanları | Sık hızlanma ve frenlemeyi destekleyin |
| Dış mekan motor kurulumları | Uzaktan ekipman çalışmasını etkinleştir |
Dufew Electric, filtreler, reaktörler, fren dirençleri, transformatörler ve özelleştirilmiş elektrik çözümleri dahil olmak üzere endüstriyel güç elektroniği bileşenleri üretmektedir. Dalga biçimi filtreleme ürünleri için üretim, manyetik bileşen hazırlama ve sarmadan yalıtım işlemine, emprenye etmeye, elektrik testine ve son muayeneye kadar kontrollü süreçlerle gerçekleştirilir.
Üretim süreçleri şunları içerir:
- Manyetik çekirdek işleme
- Hassas sarım
- Yalıtım tedavisi
- Vakumlu emprenye
- Elektriksel performans testi
Kalite denetimi, aşağıdakileri içeren kontrollerle birlikte temel elektrik ve mekanik parametreleri kapsar:
- Yalıtım direnci testi
- Dielektrik dayanım testi
- Elektriksel parametre doğrulaması
- Sıcaklık artış testi
- Son görünüm denetimi
Dufew Electric ayrıca OEM üretimini, özelleştirilmiş elektrik parametrelerini, mühendislik uygulama desteğini ve proje bazlı tedariki de destekler. Müşteri ve proje gereksinimlerine göre ürün çizimleri, test raporları ve sertifika belgeleri sağlanabilmektedir.
Dufew, endüstriyel elektrikli ürünler için ihracat standardında paketleme çözümleri sunmaktadır.
Ambalaj şunları içerir:
- Neme dayanıklı koruma
- Darbeye dayanıklı sabitleme
- Ağır modeller için güçlendirilmiş ahşap kasalar
- Ürün tanımlama etiketleri
- Teknik belgeler
Ürün özelliklerinin müşteri gereksinimlerini karşıladığından emin olmak için her ünite sevkıyattan önce incelenir.
| Karşılaştırmak | Sinüs Dalgası Filtresi | Çıkış Reaktörü |
|---|---|---|
| Filtreleme Prensibi | PWM bileşenlerini azaltmak için LC düşük geçişli filtreleme | Akım değişimini sınırlamak için empedansı artırır |
| Ana Fonksiyon | Dalga biçimi kalitesini artırır ve yüksek frekanslı stresi bastırır | Gerilim yükselme oranını ve akım dalgalanmasını azaltır |
| Çıkış Dalga Formu | Sinüzoidal'e yakın voltaj çıkışı | PWM dalga formu kalır |
| Kablo Uygulaması | Daha uzun motor kablo sistemleri için uygundur | Esas olarak orta dereceli kablo mesafeleri için kullanılır |
| Motor Koruması | Yüksek frekanslı strese karşı daha güçlü koruma sağlar | Temel motor koruması sağlar |
Sinüs Dalgası Filtresi, PWM anahtarlama bileşenlerini azaltmak ve motor tarafı dalga biçimi kalitesini iyileştirmek için bir LC filtreleme yapısı kullanır. Bir çıkış reaktörü esas olarak akım değişikliklerini sınırlamak ve voltaj artış hızını azaltmak için empedansı artırır, ancak çıkış dalga biçimini önemli ölçüde yeniden şekillendirmez.
Uzun motor kablolu uygulamalar, hassas motorlar, sıkı EMC gereklilikleri veya PWM gerilim stresinin motor güvenilirliğini etkileyebileceği sistemler için önerilir.
Evet. Filtreleme parametreleri kablo uzunluğuna, motor gücüne, VFD özelliklerine ve çalışma koşullarına göre özelleştirilebilir.
Evet. Dufew, voltaj değeri, akım kapasitesi, taşıyıcı frekansı, kurulum gereksinimleri ve özel uygulama koşullarına göre özelleştirilmiş tasarımları destekler.
