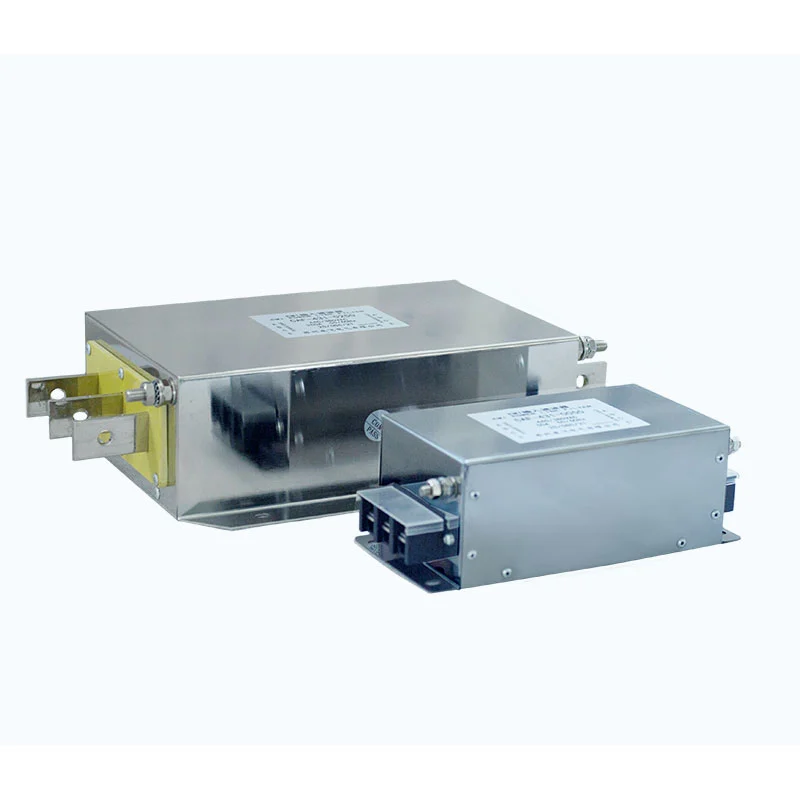

Tek Fazlı Filtre

Dufew Elektrikli Tek Fazlı Filtre, yüksek frekanslı anahtarlama işlemi sırasında güç elektroniği ekipmanı tarafından üretilen iletilen elektromanyetik paraziti bastırmak için tasarlanmıştır.

AC güç kaynağı ile ekipman giriş terminalleri (L/N) arasına kurulan filtre, optimize edilmiş bir LC filtreleme ağı oluşturmak için indüktörler, kapasitörler ve sönümleme bileşenlerini kullanır. Devre, normal 50Hz/60Hz güç aktarımına izin verirken, istenmeyen yüksek frekanslı girişim sinyallerine karşı yüksek empedans sağlar.

Tek fazlı VFD sistemlerinin, servo sürücülerin ve anahtarlamalı güç kaynaklarının çalışması sırasında, yüksek frekanslı anahtarlama gürültüsü güç kabloları aracılığıyla yayılabilir ve yakındaki elektronik ekipmanı etkileyebilir.

Filtre etkili bir şekilde azaltır:

- Güç hatları arasında diferansiyel mod paraziti

- Güç hatları ve toprak arasında ortak mod paraziti

- Elektromanyetik gürültü iletimi sağlandı

- EMC ile ilgili ekipman arıza riskleri

Optimize edilmiş devre tasarımı ve bileşen eşleştirmesi sayesinde Dufew Tek Fazlı Filtre, endüstriyel ortamlarda istikrarlı zayıflama performansı, kontrollü kaçak akım ve güvenilir çalışma sağlar.

Gelişmiş EMI Bastırma Teknolojisi

Optimize Edilmiş LC Filtreleme Devresi

Filtre, frekans seçici bir empedans ağı oluşturmak için indüktörleri, kapasitörleri ve sönümleme bileşenlerini entegre eder.

Tasarım şunları sağlar:

- Yüksek frekanslı girişim zayıflaması

- Geliştirilmiş gürültü yalıtımı

- Kararlı güç iletimi

- Geliştirilmiş EMC uyumluluk performansı

Ortak Mod ve Diferansiyel Mod Gürültü Bastırma

Anahtarlama cihazları tarafından üretilen elektriksel girişim genellikle iki iletim yolu üzerinden meydana gelir.

Diferansiyel Modda Girişim

Güç hatları arasında meydana gelir ve temel olarak anahtarlama devreleri ve güç dönüştürme bileşenlerinden kaynaklanır.

Ortak Mod Girişimi

Güç hatları ile toprak arasında meydana gelir ve hassas kontrol sistemlerini, iletişim cihazlarını ve hassas aletleri etkileyebilir.

Dufew, her iki girişim modunu da bastırmak ve genel sistem kararlılığını iyileştirmek için filtreleme devresini optimize eder.

Teknik Avantajlar

1. Geliştirilmiş Elektromanyetik Uyumluluk

Filtre, elektronik ekipman ile güç kaynağı ağı arasındaki parazit iletiminin azaltılmasına yardımcı olarak daha düşük iletilen emisyonları, geliştirilmiş EMC performansını, yakındaki ekipmana verilen rahatsızlığın azaltılmasını ve daha kararlı sistem çalışmasını destekler.

2. Alanı Sınırlı Dolaplar için Kompakt Tasarım

Tek fazlı yapı, küçük kurulum alanı, basit L/N kablolaması ve esnek kabin entegrasyonuyla kompakt elektrik kurulumları için tasarlanmıştır. Pratik konfigürasyonu aynı zamanda değiştirme ve rutin bakımı da kolaylaştırır.

3. Güvenilir Endüstriyel Performans

Dufew, endüstriyel otomasyon ortamlarında istikrarlı çalışmayı desteklemek için kontrollü üretim süreçleri uygulamaktadır. Önemli hususlar arasında manyetik bileşen seçimi, yalıtım yapısı, elektriksel parametrelerin doğrulanması ve sürekli çalışma koşulları için termal performans değerlendirmesi yer alır.

Tipik Uygulamalar

Dufew Tek Fazlı Filtre, gelişmiş EMC performansı ve azaltılmış güç hattı paraziti gerektiren elektronik ekipmanlar için uygundur.

Tipik uygulamalar, istikrarlı güç kalitesi ve etkili EMI kontrolünün gerekli olduğu endüstriyel otomasyon ve üretim ekipmanlarının yanı sıra tıbbi elektronik, laboratuvar sistemleri, elektronik üretim hatları ve iletişim ekipmanlarını da kapsar.

Özelleştirilmiş Tasarım Yeteneği

Farklı uygulamalar farklı filtreleme özellikleri gerektirir. Dufew Electric, nominal voltaj, nominal akım, ekipman güç özellikleri, EMC gereklilikleri, kurulum alanı ve çevre koşullarına dayalı olarak özelleştirilmiş çözümler sunar.

Mühendislik desteği, amaçlanan ekipman ve çalışma koşulları için uygun bir filtre konfigürasyonunun belirlenmesine yardımcı olmak amacıyla ürün seçimini, parametre eşleştirmeyi ve uygulama değerlendirmesini kapsar.

Üretim Yeteneği ve Kalite Güvencesi

Dufew Electric, EMI filtreleri, harmonik filtreler, reaktörler, fren dirençleri ve özelleştirilmiş elektrik çözümleri dahil olmak üzere endüstriyel güç elektroniği bileşenleri konusunda uzmanlaşmıştır. Tek Fazlı Filtre üretimi için temel süreçler arasında manyetik bileşen üretimi, hassas montaj, elektriksel parametre testi, yalıtım performansı doğrulaması ve termal güvenilirlik değerlendirmesi yer alır.

Temel kalite kontrolleri şunları içerebilir:

- Yalıtım direnci testi
- Dielektrik dayanım testi
- Elektriksel performans doğrulaması
- Son görünüm denetimi

Dufew Electric, müşteri ihtiyaçlarına göre OEM imalat, özel filtre çözümleri, teknik uygulama desteği ve endüstriyel proje işbirliğini desteklemektedir.

Teknik Özellikler

Tek Fazlı Filtre ve Üç Fazlı Filtre

SSS

S1: Hangi ekipman Tek Fazlı Filtre gerektirir?

Tek Fazlı Filtre, tek fazlı VFD sistemleri, servo sürücüler, anahtarlamalı güç kaynakları, UPS sistemleri, endüstriyel kontrolörler ve EMI bastırma gerektiren diğer elektronik ekipmanlar için yaygın olarak kullanılır.

S2: EMI filtresi nereye kurulmalıdır?

Filtre, güç kaynağı ile ekipman terminalleri arasındaki AC güç girişi tarafına takılmalıdır. Doğru kurulum, ekipmanın oluşturduğu parazitin elektrik şebekesine geri dönmesini önlemeye yardımcı olur.

S3: Bu filtre invertörün çıkış tarafında kullanılabilir mi?

Hayır. Giriş tarafındaki EMI filtreleri, güç hattındaki paraziti bastırmak için tasarlanmıştır. VFD çıkış uygulamaları, özel çıkış filtreleri, sinüs dalgası filtreleri veya dv/dt filtreleri gerektirir.

S4: Doğru filtre modeli nasıl seçilmelidir?

Seçimde anma gerilimi, çalışma akımı, ekipman türü, EMC gereklilikleri, kurulum ortamı ve kabin alanı dikkate alınmalıdır. Dufew, gerçek uygulama koşullarına dayalı olarak özelleştirilmiş öneriler sunar.
