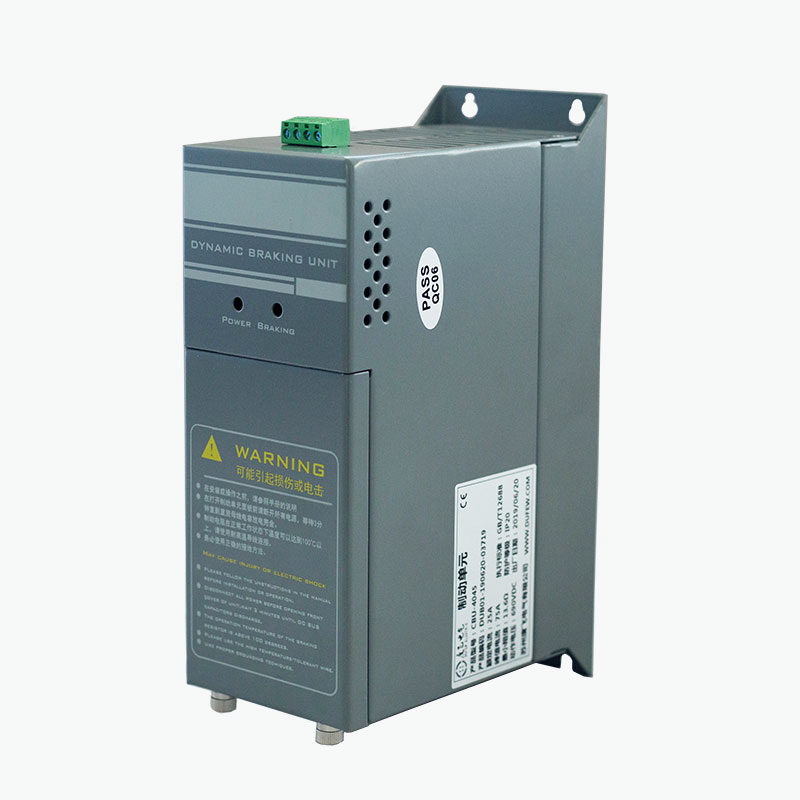

DufewsağlarFren KıyıcıDeğişken frekanslı sürücüler (VFD'ler) için harici bir dinamik frenleme çözümü olarak, motorlar hızlı yavaşlama veya yüklerin revizyonu sırasında jeneratör olarak çalışırken DC bara voltajının kontrol edilmesine yardımcı olur. 220V, 380V ve 690V sürücü sistemleri için tasarlanan CBU Serisi, frenleme gücüne, görev döngüsüne, DC bara voltajına, direnç özelliklerine ve kurulum gereksinimlerine göre yapılandırılabilir.
Fren kıyıcı, dinamik bir fren sisteminde önemli bir anahtarlama bileşenidir. Bir motor yavaşladığında, rejeneratif enerji VFD'nin DC barasına geri akabilir ve voltajının yükselmesine neden olabilir. Bu enerji uygun şekilde kontrol edilmezse sürücüde aşırı gerilim koruması veya kontrolsüz kapanma yaşanabilir. Bir fren kıyıcı, DC bara voltajını izler ve fazla enerjiyi ısıya dönüştürüleceği bir frenleme direncine aktarmak için bir IGBT devresini hızlı bir şekilde değiştirir. Bu makale, fren kıyıcılarının nasıl çalıştığını, ana teknik parametrelerini, seçim kriterlerini, uygulamalarını, koruma fonksiyonlarını ve kurulum hususlarını açıklamaktadır.
İçindekiler
- Fren Kıyıcı Nedir?
- Frenli Kıyıcı Nasıl Çalışır?
- Hangi Teknik Parametreler Önemlidir?
- Frenli Kıyıcıyı Nasıl Seçmelisiniz?
- Fren Kıyıcıları Nerelerde Kullanılır?
- Frenleme Kıyıcı ve Frenleme Direnci
- Hangi Koruma Fonksiyonları Önemlidir?
- Kurulum ve Devreye Alma Konuları
- Üretim ve Kalite Hususları
- Sıkça Sorulan Sorular
Fren Kıyıcı Nedir?
Fren kıyıcı, değişken frekanslı bir sürücünün DC ara devresinde kullanılan elektronik bir anahtarlama cihazıdır. Birincil amacı, rejeneratif enerjinin neden olduğu DC bara voltajının yükselişini kontrol etmektir.
Normal motor çalışması sırasında elektrik enerjisi mekanik enerjiye dönüştürülür. Bununla birlikte, yüksek ataletli bir yük yavaşladığında motor geçici olarak jeneratör olarak çalışabilir. Mekanik enerji daha sonra tekrar elektrik enerjisine dönüştürülür ve DC barasına aktarılır. Bu rejeneratif enerji DC bara gerilimini artırır.
Bir fren kıyıcı bu fazla enerji için kontrollü bir yol sağlar. DC bara voltajı önceden ayarlanmış frenleme eşiğine ulaştığında kıyıcının IGBT anahtarlama devresi açılır ve enerjiyi harici bir frenleme direncine yönlendirir. Direnç, elektrik enerjisini ısıya dönüştürerek DC barasını uygun bir çalışma aralığında tutmaya yardımcı olur.
Bu nedenle, bir fren kıyıcı enerjiyi bağımsız olarak dağıtmaz. Bunun yerine fren direncinin DC barasına ne zaman ve nasıl bağlanacağını kontrol eder.
Frenli Kıyıcı Nasıl Çalışır?
Çalışma prensibi, otomatik DC bara voltajı izlemeye ve hızlı elektronik anahtarlamaya dayanmaktadır. Sürecin tamamı şu şekilde özetlenebilir:
- Motorun yavaşlaması:VFD motora hızı azaltma komutu verir.
- Rejeneratif çalışma:Motor geçici olarak jeneratör görevi görür.
- DC bara voltajı yükselir:Rejeneratif elektrik enerjisi sürücünün DC bağlantısına geri döner.
- Eşik tespiti:Fren kıyıcı, DC bara geriliminin yapılandırılmış çalışma seviyesine ulaştığını tespit eder.
- IGBT anahtarlaması:Anahtarlama devresi fren direncini iletir ve ona giden yolu sağlar.
- Enerji dağılımı:Fren direnci fazla elektrik enerjisini ısıya dönüştürür.
- Kapatma:DC bara voltajı serbest bırakma eşiğinin altına düştüğünde kıyıcı kapanır.
Bu anahtarlama döngüsü frenleme sırasında hızla tekrarlanabilir. Sonuç, temel voltaj izleme için ayrı bir harici kontrol cihazı gerektirmeden, rejeneratif enerjinin kontrollü dağıtımıdır.
Sık frenleme veya yüksek rejeneratif enerjiye sahip uygulamalar için, harici bir fren kıyıcı, VFD'nin dahili frenleme kapasitesinin yetersiz olduğu durumlarda özellikle yararlı olabilir.
Hangi Teknik Parametreler Önemlidir?
Yalnızca motor gücüne dayalı bir fren kıyıcısının seçilmesi, uygun olmayan bir fren sistemine yol açabilir. Gerçek rejeneratif koşullar, DC bara voltajı, fren frekansı, direnç özellikleri ve görev döngüsünün tümü değerlendirilmelidir.
| Parametre | Dufew CBU Serisi Referansı | Mühendislik Önemi |
|---|---|---|
| Sistem Gerilimi | 220VAC / 380VAC / 690VAC | Uygulanabilir sürücü ve DC bara gerilimi sınıfını belirler |
| 220V Fren Gerilimi | DC340 / 360 / 380 / 400 / 420V ±10V | Uyumlu sistemler için seçilebilir frenleme eşikleri sağlar |
| 380V Fren Gerilimi | DC630 / 660 / 690 / 730 / 760V ±10V | Farklı 380V sınıfı sürücü konfigürasyonlarıyla eşleşir |
| 690V Fren Gerilimi | DC1140V ±10V | Uyumlu 690V sınıfı sürücü sistemleri için tasarlanmıştır |
| Kontrol Yöntemi | Otomatik DC bara voltajı izleme | Kıyıcının rejeneratif koşullara otomatik olarak yanıt vermesini sağlar |
| Paralel Tepki | ≤1ms | Paralel konfigürasyonlarda koordineli anahtarlamayı destekler |
| Fan Başlangıç Sıcaklığı | Yaklaşık. 45°C | Daha yüksek frenleme yükleri sırasında ısının yönetilmesine yardımcı olur |
| Aşırı Sıcaklık Koruması | Yaklaşık. 85°C | Fren devresi için termal koruma sağlar |
| Koruma Derecesi | IP20 veya üstü | Uygulanabilir konfigürasyonun muhafaza koruma seviyesini gösterir |
| Geçerli Standart | GB/T 12668 | Geçerli sürücüyle ilgili ekipmanlar için teknik uyumluluğu destekler |
Nihai voltaj, model, elektrik konfigürasyonu ve frenleme kapasitesi her zaman özel VFD ve uygulama gereksinimlerine göre doğrulanmalıdır.
Frenli Kıyıcıyı Nasıl Seçmelisiniz?
Profesyonel seçim, kıyıcıyı motorun nominal gücüyle eşleştirmek yerine frenleme koşullarıyla başlar. Küçük bir motoru çok sık durduran bir sistem, yalnızca ara sıra fren yapan daha büyük bir motora göre daha zorlayıcı termal koşullar oluşturabilir.
Anahtar seçim faktörleri şunları içerir:
- Sürücü sistemi voltajı:Kıyıcının voltaj sınıfının VFD sistemine karşılık geldiğini doğrulayın.
- Motor gücü:Genel sistem boyutu için motor değerini referans olarak kullanın.
- Yük ataleti:Yüksek ataletli yükler genellikle hızlı yavaşlama sırasında daha fazla rejeneratif enerji üretir.
- Yavaşlama süresi:Daha kısa durma süreleri anlık frenleme gücünü artırabilir.
- Fren frekansı:Tekrarlanan frenleme döngüleri termal stresi artırır.
- Frenleme direnci:Direnç değeri, güç değeri ve görev döngüsü kıyıcıyla uyumlu olmalıdır.
- Ortam sıcaklığı:Daha yüksek ortam sıcaklıkları mevcut termal kapasiteyi azaltabilir.
- Kabin havalandırması:Isı dağıtımı için yeterli hava akışı ve kurulum açıklığı şarttır.
- Paralel çalışma:Frenleme gereksinimi bir ünitenin kapasitesini aştığında birden fazla kıyıcı düşünülebilir.
Mühendislik değerlendirmesi için yararlı bilgiler arasında VFD modeli, motor değeri, yük tipi, gerekli yavaşlama süresi, frenleme frekansı, mevcut direnç özellikleri ve beklenen görev döngüsü yer alır.
Fren Kıyıcıları Nerelerde Kullanılır?
Fren kıyıcılar, hızlı yavaşlamanın, yüksek ataletin veya bakım yüklerinin DC barasına önemli miktarda enerji geri döndürebildiği endüstriyel tahrik sistemlerine yaygın olarak uygulanabilir.
| Başvuru | Tipik Frenleme Gereksinimi |
|---|---|
| Asansörler | Aşağı doğru hareket ve hızlı yavaşlama sırasında rejeneratif enerjiyi kontrol eder |
| Kaldırma Ekipmanları | Yükleri azaltırken üretilen rejeneratif enerjiyi yönetir |
| Vinçler | Kaldırma ve yüksek ataletli yüklerin dinamik frenlenmesini destekler |
| Santrifüjler | Hızlı durma sırasında üretilen enerjiyi yönetir |
| Konveyörler | Yükleri hareket ettirirken rejeneratif enerji ürettiğinde DC bara voltajını kontrol eder |
| Tekstil Makineleri | Sık hızlanma ve yavaşlama döngülerini destekler |
| Kağıt Makineleri | Sürekli üretimde dinamik frenleme gereksinimlerinin yönetilmesine yardımcı olur |
| Takım Tezgahları | Hızlı durmayı ve kontrollü yavaşlamayı destekler |
| Endüstriyel Çamaşır Makineleri | Tekrarlanan frenleme döngülerini yönetir |
Frenleme Kıyıcı ve Frenleme Direnci
Yaygın bir yanılgı, fren kıyıcının ve fren direncinin aynı işlevi yerine getirmesidir. Gerçekte bunlar dinamik bir frenleme sisteminin tamamlayıcı bileşenleridir.
| Bileşen | Ana Fonksiyon |
|---|---|
| DC Veriyolu | VFD ile frenleme devresi arasındaki elektrik bağlantısını sağlar |
| Fren Kıyıcı | Rejeneratif enerjinin DC barasından ne zaman aktarıldığını kontrol eder |
| Frenleme Direnci | Aktarılan elektrik enerjisini ısıya dönüştürür |
Bu nedenle kıyıcı anahtarlama kontrolörü olarak görev yaparken, direnç de enerji tüketen eleman olarak görev yapar. Her iki bileşenin de tahrik sistemi ve frenleme görev döngüsüyle doğru şekilde eşleştirilmesi gerekir.
Hangi Koruma Fonksiyonları Önemlidir?
Fren devreleri önemli miktarda elektrik ve termal enerjiye dayanabildiğinden, koruma fonksiyonları güvenilir endüstriyel çalışma için önemlidir. Seçilen konfigürasyona bağlı olarak Dufew CBU Serisi çeşitli koruma fonksiyonlarını bünyesinde barındırabilir.
- DC bara aşırı gerilim koruması
- Fren devresi kısa devre koruması
- Aşırı sıcaklık koruması
- Soğutma fanı arıza koruması
- Arıza rölesi çıkışı
Arıza rölesi, tanımlanmış bir arıza durumu oluştuğunda harici kontrol sistemine bir sinyal sağlayabilir. Bu, frenleme devresinin daha geniş bir endüstriyel otomasyon ve koruma stratejisine entegre edilmesine yardımcı olabilir.
Kurulum ve Devreye Alma Konuları
Hem elektrik güvenliği hem de frenleme performansı için doğru kurulum şarttır. Bir fren kıyıcıyı devreye almadan önce mühendisler kıyıcıyı tek başına kontrol etmek yerine fren devresinin tamamını doğrulamalıdır.
- Kıyıcı voltaj sınıfının sürücü sistemiyle eşleştiğini doğrulayın.
- Bağlantıdan önce DC bara polaritesini doğrulayın.
- Fren direncinin direncini ve güç değerini kontrol edin.
- Tüm terminallerin doğru şekilde bağlandığından ve güvenli bir şekilde sıkıldığından emin olun.
- Yeterli havalandırma ve kurulum açıklığı sağlayın.
- Uygun olduğu yerde güç kablolarını hassas kontrol ve sinyal kablolarından ayırın.
- Kontrol mimarisi gerektirdiğinde arıza rölesi devresini bağlayın.
- Sisteme enerji vermeden önce elektrik kontrollerini yapın.
Basınçlı hava soğutması, yüksek fren frekansı veya önemli frenleme gücü gerektiren uygulamalar için önemli olabilir. Gerçek termal performans, frenleme gücüne, görev döngüsüne, ortam sıcaklığına, kabin havalandırmasına, kurulum açıklığına ve çalışma frekansına bağlıdır.
Kurulum ve devreye alma, geçerli ürün belgelerine ve elektrik gereksinimlerine uygun olarak kalifiye elektrik personeli tarafından tamamlanmalıdır.
Üretim ve Kalite Hususları
Çin'deki bir üreticiden veya tedarikçiden fren kıyıcı satın alan endüstriyel müşteriler için ürün performansı, üretim kapasitesi, test prosedürleri, dokümantasyon ve teknik destek ile birlikte değerlendirilmelidir.
Dufew Electric, fren kıyıcıları, fren dirençleri, fren üniteleri, reaktörler, filtreler, transformatörler ve endüstriyel dirençler dahil olmak üzere endüstriyel sürücü ve güç kontrol uygulamalarına yönelik güç elektroniği bileşenleri üretmektedir.
Ürün konfigürasyonuna bağlı olarak kalite kontrol şunları içerebilir:
- Gelen malzeme denetimi
- Elektrik bağlantısı denetimi
- Yalıtım direnci testi
- Dielektrik dayanım testi
- Anahtarlama işlevi doğrulaması
- Koruma fonksiyonu doğrulaması
- Soğutma fanı muayenesi
- Terminal ve boyut muayenesi
- Nihai ürün denetimi ve paketleme
CBU Serisi, GB/T 12668'in geçerli gereksinimlerine göre üretilirken Dufew Electric, kalite ve ürün uyumluluk sistemi kapsamında ilgili ISO ve CE sertifikalarına sahiptir. Seçilen model ve proje gereksinimlerine göre özel sertifika belgeleri ve teknik kayıtlar doğrulanmalıdır.
Frenli Kıyıcılar Hakkında Sıkça Sorulan Sorular
1. Fren kıyıcının temel amacı nedir?
Bir fren kıyıcı, motor yavaşlaması veya revizyon işlemi sırasında VFD'nin DC barasına geri dönen rejeneratif enerjiyi kontrol eder. Aşırı DC bara voltajının önlenmesine yardımcı olmak için fazla enerjiyi bir frenleme direncine aktarır.
2. Fren kıyıcı fren direncinin yerini alır mı?
Hayır. İki bileşen farklı işlevleri yerine getirir. Fren kıyıcı anahtarlama yolunu kontrol ederken fren direnci rejeneratif elektrik enerjisini ısıya dönüştürür. Normalde birlikte çalışacak şekilde tasarlanmışlardır.
3. Bir fren kıyıcı yüksek güçlü bir frenleme uygulamasını destekleyebilir mi?
Gerekli frenleme gücüne, görev döngüsüne, DC bara voltajına, direnç konfigürasyonuna ve seçilen modele bağlıdır. Tek bir ünitenin yetersiz kaldığı durumlarda sistem tasarımına göre birden fazla uyumlu kıyıcı paralel olarak bağlanabilir.
4. Dufew CBU Serisi hangi voltaj sistemlerini destekleyebilir?
CBU Serisi 220V, 380V ve 690V sürücü sistemleri için mevcuttur. VFD'nin DC bara özelliklerine ve uygulamaya göre uygun model ve frenleme voltajı seçilmelidir.
5. Fren kıyıcı talep edilirken hangi bilgiler sağlanmalıdır?
Doğru teknik seçim için sürücü modelini, sistem voltajını, motor gücünü, yük tipini, yavaşlama süresini, fren frekansını, gerekli fren gücünü, fren direnci özelliklerini, görev döngüsünü, ortam koşullarını ve mevcut olduğunda kurulum gereksinimlerini sağlayın.
Çözüm
Doğru seçilmiş birFren Kıyıcızorlu VFD uygulamalarında rejeneratif enerjinin kontrol edilmesinde ve sabit DC bara voltajının korunmasında önemli bir rol oynayabilir. Asansörlerden vinçlere, santrifüjlere, konveyörlere, tekstil ekipmanlarına ve takım tezgahlarına kadar kıyıcı, fren direnci, soğutma sistemi ve koruma fonksiyonlarının doğru kombinasyonu dinamik frenleme güvenilirliğini artırabilir. Yeni bir sürücü sistemi için fren kıyıcıyı değerlendiriyorsanız veya voltajı, fren gücünü, direnç özelliklerini ve görev döngüsünü eşleştirme konusunda yardıma ihtiyacınız varsa,bize Ulaşınuygulama gereksinimlerinizi Dufew Electric ile görüşmek ve uygun bir konfigürasyon belirlemek.
