Yüksek güçlü VFD ve güç dönüşüm sistemlerinde doğrultucu kademesi, invertör bölümünü beslemeden önce AC gücünü DC gücüne dönüştürür. Bu dönüştürme işlemi sırasında DC bara akımı, düzeltme özellikleri, yük dalgalanması ve rejeneratif çalışmanın neden olduğu dalgalanma bileşenlerini içerebilir.

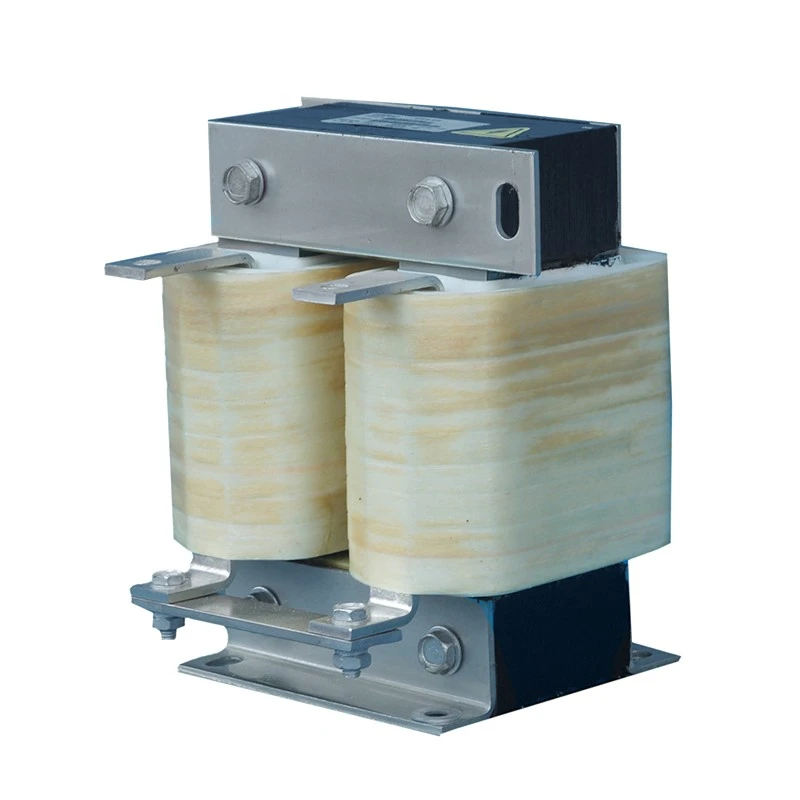

Dufew Electric DC Link Reactor, DC bara devresinin redresör ve invertör bölümleri arasına seri olarak monte edilir. Endüktif enerji depolama sağlayarak akım değişimini yumuşatır, sürekli DC akım akışını korur ve DC kapasitörler ve güç yarı iletken cihazları üzerindeki elektrik stresini azaltır.
Geleneksel AC reaktörlerden farklı olarak sürekli DC akım çalışması için özel olarak tasarlanmıştır. Bölümlere ayrılmış hava boşluğu manyetik yapısı, DC öngerilim direncini artırır, manyetik doyma riskini azaltır ve uzun süreli endüstriyel çalışma sırasında istikrarlı endüktans performansını korur.
Dufew, güvenilir termal performans, yalıtım gücü ve mekanik stabilite elde etmek için düşük kayıplı soğuk haddelenmiş silikon çelik çekirdekler, F Sınıfı yalıtım sistemleri, hassas sarma işlemleri ve vakumlu emprenye teknolojisi kullanıyor.
AC-DC dönüşümü sırasında, doğrultucu aşamasındaki voltaj dalgalanmaları, DC barasına dalgalı akım getirebilir. Reaktör, DC akım dalga biçimini yumuşatır, dalgalanma bileşenlerini azaltır ve DC bara kapasitörleri üzerindeki stresin azaltılmasına yardımcı olurken invertör giriş stabilitesini artırır. Bu, özellikle kararlı bir DC enerji kaynağı gerektiren yüksek güçlü sürücü sistemleri için faydalıdır.
Dalgalanan yüklerin veya kararsız güç koşullarının olduğu uygulamalarda aşırı akım dalgalanması invertörün çalışmasını etkileyebilir. Reaktör, akım kesintisini azaltarak ve daha sürekli bir doğrultucu akımını koruyarak kararlı invertör anahtarlamasını destekler ve dinamik çalışma sırasında anormal çalışma koşullarının azaltılmasına yardımcı olur.
Yüksek dalgalanma akımı, DC kapasitör yaşlanmasını hızlandırabilir ve güç bileşenleri üzerindeki termal stresi artırabilir. Optimize edilmiş tasarım, akım titreşimini sınırlandırır ve kapasitörler üzerindeki dalgalanma stresini azaltarak DC bara bileşenlerinin güvenilirliğinin artırılmasına ve genel sürücü sisteminin hizmet ömrünün uzatılmasına yardımcı olur.
DC akım özelliklerini yumuşatarak reaktör, dönüştürücü sistemin elektriksel performansını iyileştirebilir. Azaltılmış akım bozulması, daha iyi enerji kullanımına ve yüksek güçlü elektrik sistemleriyle gelişmiş uyumluluğa katkıda bulunur.
Sürekli DC akımı, geleneksel manyetik çekirdeklerin doyuma yaklaşmasına neden olabilecek tek yönlü bir manyetik alan üretir. Dufew, istikrarlı endüktansı ve etkin akım yumuşatma performansını korurken DC doyma riskini azaltmak için bölümlere ayrılmış bir hava boşluğu çekirdek yapısını benimser. Bu tasarım sürekli DC yükleri altında güvenilir çalışmayı destekler.
Sargı yapısı, yüksek akım DC çalışması için optimize edilmiş olup, istikrarlı elektrik performansını ve verimli ısı yönetimini korurken DC direnç kaybını ve sıcaklık artışını azaltmaya yardımcı olur. Yüksek akım uygulamaları için, toplam boyutu azaltmak ve ısı dağılımını iyileştirmek için folyo sarma yapıları da sağlanabilir.
Vakumlu emprenye işlemi yalıtım sistemini güçlendirir ve nem direncini, mekanik mukavemeti ve titreşim direncini artırır. Optimize edilmiş yapısal tasarımla birleştiğinde, standart test koşullarında düşük elektromanyetik titreşim ve ≤65dB gürültü seviyelerini korurken güvenilir uzun süreli çalışmayı destekler.
| Başvuru | Ana Fayda |
|---|---|
| Değişken Frekanslı Sürücüler | DC bara stabilitesini iyileştirin |
| Servo Sürücü Sistemleri | Dalgalanma akımı etkisini azaltın |
| Asansörler | Sürücü güvenilirliğini artırın |
| Liman Vinçleri | Sık yük değişikliklerini destekleyin |
| Haddehaneler | Yüksek güçlü çalışma kararlılığını geliştirin |
| Enjeksiyon Kalıplama Makineleri | Kararlı güç dönüşümünü koruyun |
| Endüstriyel Test Ekipmanları | Elektriksel tutarlılığı iyileştirin |
| Otomasyon Sistemleri | DC bara bileşenlerini koruyun |
Aşağıdaki durumlarda DC Bağlantı Reaktörü önerilir:
| Başvuru Durumu | Beklenen Fayda |
|---|---|
| Yüksek güçlü VFD sistemleri | DC bara dalgalanmasını azaltın |
| Büyük DC kapasitör bankları | Daha düşük dalgalı akım stresi |
| Sık hızlanma/yavaşlama | Çalışma kararlılığını iyileştirin |
| Ağır endüstriyel yükler | Bileşenin elektrik stresini azaltın |
| Rejeneratif uygulamalar | DC devre performansını artırın |
| Uzun sürekli çalışma | Sistem güvenilirliğini artırın |
| Parametre | Şartname |
|---|---|
| Ürün Tipi | DC Link Reaktörü / DC Bara Reaktörü |
| Kurulum Konumu | Doğrultucu ve invertör arasındaki DC barası |
| Nominal Gerilim | 220VAC / 380VAC / 690VAC / 1140VAC |
| Nominal Akım | 5A-3800A |
| Gerilim Düşümü | %0,5 / %1 / %2 / %4 |
| Frekans Aralığı | 50Hz / 60Hz / 500Hz'e kadar özelleştirilmiş |
| İndüktans | Sistem gereksinimlerine göre özelleştirilmiş |
| Aşırı Yük Yeteneği | 60 saniye boyunca 1,5 × nominal akım |
| Dielektrik Dayanımı | 3000VAC / 50Hz / 5mA / 1Dakika |
| Yalıtım Direnci | ≥100MΩ (1000VDC) |
| Koruma Sınıfı | IP00 / IP20 |
| Yalıtım Sınıfı | F Sınıfı (155°C) |
| Alev Geciktirici Sınıf | UL94V-2 |
| Gürültü Seviyesi | ≤65dB |
| Servis Ömrü | ≥15 yıl |
| Standartlar | IEC289 / GB10229 / JB9644 |
Örnek: CDL-600-0600-EIDA
| Kod | Tanım |
|---|---|
| CDL | DC Reaktör Serisi |
| 600 | Gerilim Seviyesi |
| 0600 | Nominal Akım 600A |
| EI | Çekirdek Yapı |
| D/W | Kurulum Yapısı |
| klima | Sargı Malzemesi |
| Karşılaştırmak | DC Bağlantı Reaktörü | AC Reaktörü |
|---|---|---|
| Kurulum Konumu | Doğrultucu ve invertör arasındaki DC barası | AC giriş veya motor çıkış tarafı |
| Ana Fonksiyon | Düzgün DC akımı ve dalgalanmayı azaltın | AC harmoniklerini ve voltaj stresini azaltın |
| Manyetik Tasarım | DC önyargıya dayanıklı hava boşluğu yapısı | Alternatif manyetik akı tasarımı |
| Ana Uygulama | DC bara stabilizasyonu | Güç kalitesi ve motor koruması |
Dufew Electric, reaktörler, fren dirençleri, transformatörler ve özelleştirilmiş elektrik çözümleri dahil olmak üzere güç elektroniği bileşenlerinin üretiminde uzmanlaşmıştır.
Dufew'in üretim süreci manyetik çekirdek işlemeyi, hassas sarmayı, vakumla emprenye etmeyi, yüksek sıcaklıkta kürlemeyi ve elektriksel performans testini kapsar. Tutarlı elektriksel özellikleri ve güvenilir ürün kalitesini korumak için her aşama kontrol edilir.
Kalite kontrolü izolasyon direncini, dayanım voltajını, endüktansı, sıcaklık artışını ve görünümü kapsar. Bu testler reaktörün elektriksel performansını, yalıtım güvenilirliğini, termal özelliklerini ve genel üretim kalitesini doğrular.
Dufew, farklı proje gereksinimleri için mühendislik danışmanlığı ve teknik dokümantasyon desteğinin yanı sıra OEM üretimi ve özel elektrik tasarımı da sağlar. Bu, ürünün belirli elektrik parametrelerine, kurulum koşullarına ve sistem uygulamalarına uyarlanmasına olanak tanır.
Bir VFD'nin veya güç dönüştürme sisteminin doğrultucu ve invertör bölümleri arasındaki DC bara devresine bir DC Bağlantı Reaktörü takılır. DC akım dalgalanmasını yumuşatmaya, dalgalanma bileşenlerini azaltmaya ve DC bara stabilitesini iyileştirmeye yardımcı olur.
Temel fark uygulama devresindedir. AC devrelerinde harmonikleri azaltmak, akım etkisini sınırlamak ve güç kalitesini iyileştirmek için bir AC reaktörü kullanılır. Bu ürün, akım dalgalanmasını düzeltmek ve DC tarafındaki bileşenleri korumak amacıyla DC bara uygulamaları için tasarlanmıştır.
Sürekli DC akımı çekirdekte manyetik önyargı oluşturabilir. Bölünmüş hava boşluğu yapısı manyetik doygunluğun önlenmesine, kararlı endüktansın korunmasına ve DC koşulları altında güvenilir çalışmanın sağlanmasına yardımcı olur.
Evet. Dufew, farklı sistem gereksinimlerine göre voltaj değeri, akım kapasitesi, endüktans değeri, sargı malzemesi, kurulum yapısı ve mekanik boyutlar dahil olmak üzere özelleştirilmiş çözümler sunar.
