Dirençler, frenleme üniteleri, reaktörler, güç filtreleri ve transformatörleri içeren, farklı uygulama gereksinimlerini karşılamak için tam özelleştirme seçeneklerine sahip kapsamlı bir portföy sunuyoruz.

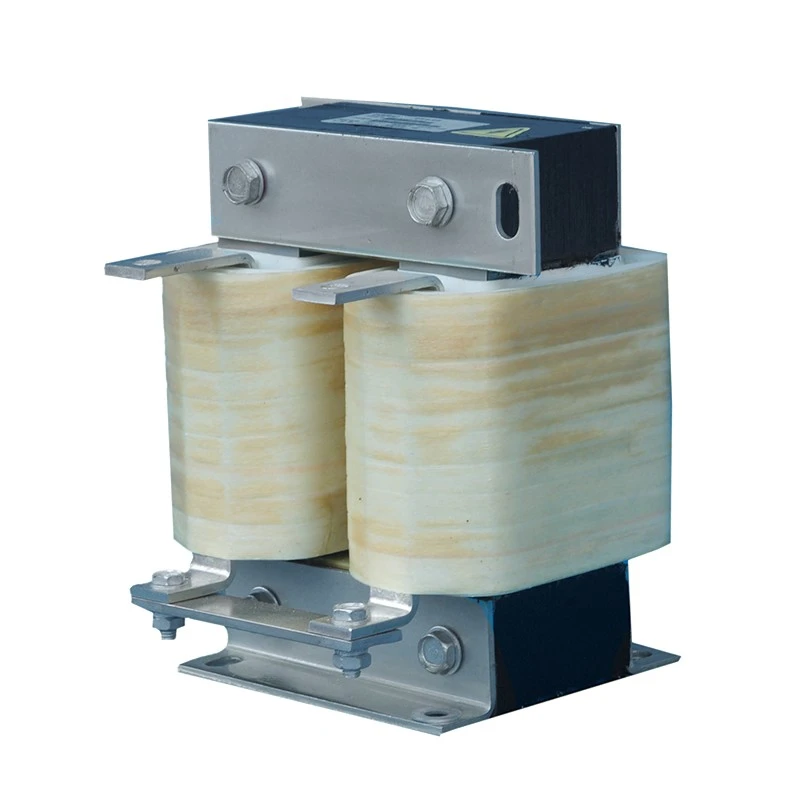

VFD DC Bağlantı Reaktörü, bir VFD sisteminin doğrultucu köprüsü ile invertör aşaması arasındaki ara DC bara devresi içerisinde seri olarak bağlanır.
AC'den DC'ye dönüşüm sırasında, doğrultucunun çalışması ve yük değişimi, DC barasında akım dalgalanmasına ve elektriksel dalgalanmaya neden olabilir. Reaktör, akım değişikliklerini düzeltmek, sürekli DC akım akışını sürdürmek ve invertör güç kaynağının stabilitesini geliştirmek için endüktif enerji depolama özelliklerini kullanır.
Standart AC reaktörlerden farklı olarak DC Link Reaktörleri, sürekli DC akım koşullarında çalışacak şekilde tasarlanmıştır. Dufew, kararlı endüktansı korumak ve manyetik doyma riskini azaltmak için DC öngerilim dirençli bölümlü hava boşluğu manyetik yapısını benimser.
Reaktör özellikleri:
- Azaltılmış manyetik kayıp için düşük kayıplı soğuk haddelenmiş silikon çelik çekirdek
- Kararlı DC çalışması için bölümlü hava boşluğu yapısı
- Yüksek sıcaklık güvenilirliği için F Sınıfı yalıtım sistemi
- Mekanik mukavemet ve neme dayanıklılık için vakumlu emprenye işlemi
- Farklı akım gereksinimlerine göre bakır veya alüminyum sargı seçenekleri
Bu tasarım özellikleri, Dufew DC Bağlantı Reaktörlerini istikrarlı DC veri yolu performansı, uzun hizmet ömrü ve güvenilir çalışma gerektiren VFD sistemleri için uygun hale getirir.
Doğrultucu aşaması doğal olarak DC akımında dalgalanma bileşenleri üretir. DC Bağlantı Reaktörü akım dalga biçimini düzeltir, dalgalanma akımını azaltır ve sürekli akım iletiminin korunmasına yardımcı olarak invertöre daha kararlı bir giriş sağlar. Bu, DC güç kaynağındaki dalgalanmaları azaltır ve tutarlı motor çalışmasını destekler.
Aşırı dalgalanma akımı kapasitörün ısınmasını artırabilir ve bileşenlerin eskimesini hızlandırabilir. Reaktör, şarj stresini ve DC bara bileşenleri üzerindeki termal yükü azaltarak kapasitörün hizmet ömrünü uzatmaya, genel bileşen güvenilirliğini artırmaya ve bakım gereksinimlerini azaltmaya yardımcı olabilir.
Endüstriyel ekipmanlar sıklıkla sık hızlanma, frenleme ve yük değişimleri altında çalışır. Reaktör, güç yarı iletken cihazlarının güvenilir çalışmasını desteklerken, stabil invertör çalışmasının korunmasına ve hızlı yük değişiminin elektriksel etkisini azaltmaya yardımcı olur.
Reaktör, DC bara özelliklerini iyileştirerek ve akım bozulmasını azaltarak, güç kullanımının optimize edilmesine ve harmoniklerin etkisinin sınırlandırılmasına yardımcı olur. Bu, onu istikrarlı elektrik performansının gerekli olduğu yüksek güçlü endüstriyel tahrik sistemleri için uygun hale getirir.
Sürekli DC akımı, manyetik öngerilim üretebilir ve geleneksel reaktör tasarımlarında çekirdek doygunluğu riskini artırabilir. Dufew'in bölümlere ayrılmış hava boşluğu teknolojisi, daha istikrarlı endüktans ve gelişmiş manyetik doğrusallık sağlayarak doyma riskinin azaltılmasına ve sürekli DC koşulları altında güvenilir çalışmanın sürdürülmesine yardımcı olur.
Sargı yapısı yüksek akım DC çalışması için tasarlanmıştır ve uygulama gereksinimlerine göre bakır veya alüminyum iletkenler kullanılabilir. Düşük direnç kaybı ve kontrollü sıcaklık artışı, uzun vadeli istikrarlı performansa katkıda bulunur. Yüksek akımlı modeller için, kompakt kurulum tasarımını korurken ısı dağılımını iyileştirmek için folyo sarma yapıları da kullanılabilir.
Vakumlu emprenye işlemi yalıtım sistemini güçlendirir ve mekanik stabiliteyi, nem direncini ve titreşim direncini artırır. Bu işlem, uzun süreli endüstriyel operasyon sırasında güvenilir elektriksel ve mekanik performansın korunmasına yardımcı olur.
Dufew DC Bağlantı Reaktörü çözümleri, endüstriyel güç dönüşümü ve motor sürücü sistemlerinde yaygın olarak kullanılmaktadır.
| Başvuru | Ana Gereksinim |
|---|---|
| Değişken frekanslı sürücü sistemleri | DC dalgalanmasını azaltın ve sürücü güvenilirliğini artırın |
| Servo sürücü sistemleri | Dinamik çalışma sırasında DC bara stabilitesini iyileştirin |
| Asansörler | Sık hızlanma ve frenleme döngülerini destekleyin |
| Liman vinçleri ve kaldırma ekipmanları | Ağır yük koşullarında güvenilirliği artırın |
| Haddehaneler | Sürekli çalışma sırasında elektrik stresini azaltın |
| Enjeksiyon kalıplama makineleri | Motor sürücü stabilitesini iyileştirin |
| Tel çekme makineleri | Sorunsuz güç aktarımını koruyun |
| Tekstil makineleri | Uzun süreli istikrarlı çalışmayı destekleyin |
| Test sistemleri | Elektriksel tutarlılığı iyileştirin |
VFD sistemi aşağıdaki sorunlarla karşılaştığında bir DC Bağlantı Reaktörü önerilir:
| Sistem Durumu | Önerilen Amaç |
|---|---|
| Sık DC akım dalgalanması | Dalgalanma akımını azaltın |
| Kapasitör filtreli gerilim kaynaklı VFD | DC bara kapasitörlerini koruyun |
| Büyük kapasiteli transformatör beslemesi | Güç kararlılığını iyileştirin |
| Üç fazlı voltaj dengesizliği | Elektrik stresini azaltın |
| Sık hızlanma ve yavaşlama | İnverter güvenilirliğini artırın |
| Yüksek güç kalitesi gereksinimleri | Harmonik etkiyi azaltın |
Örnek: CDL-600-0600-EIDA
| Kod | Tanım |
|---|---|
| CDL | DC Bağlantı Reaktör Serisi |
| 600 | Gerilim Seviyesi (600 = 690VDC) |
| 0600 | Nominal Akım (0600 = 600A, 2500 = 2500A) |
| EI | Çekirdek Yapısı (EI = Üç Fazlı Çekirdek, UI = Tek Fazlı Çekirdek) |
| D | Montaj Yapısı (D = Dikey Montaj, W = Yatay Montaj) |
| A | Sargı Malzemesi (A = Alüminyum, C = Bakır) |
| Parametre | Şartname |
|---|---|
| Ürün Tipi | VFD DC Bağlantı Reaktörü |
| Kurulum Konumu | Doğrultucu ve invertör arasındaki DC bara devresi |
| Nominal Gerilim | 220VAC / 380VAC / 690VAC / 1140VAC |
| Çalışma Frekansı | 50Hz / 60Hz / 500Hz'e kadar özelleştirilmiş |
| Nominal Akım | 5A - 3800A |
| Gerilim Düşümü | %0,5 / %1 / %2 / %4 |
| Aşırı Yük Yeteneği | 60 saniye boyunca nominal akımın 1,5 katı, 1 saat aralık |
| Dielektrik Dayanımı | 3000VAC / 50Hz / 5mA / 1Dakika |
| Yalıtım Direnci | 1000VDC'de ≥100MΩ |
| Koruma Sınıfı | IP00 / IP20 |
| Yalıtım Sınıfı | F Sınıfı (155°C) |
| Alev Geciktirici Sınıf | UL94V-2 |
| Gürültü Seviyesi | ≤65dB (1 metre yatay mesafede test edilmiştir) |
| Servis Ömrü | ≥15 yıl |
| Geçerli Standartlar | IEC289:1987 / GB10229-88 / JB9644-1999 |
Dufew Electric, DC Bağlantı Reaktörleri, AC Reaktörleri, fren dirençleri, transformatörler ve ilgili elektrik çözümleri dahil olmak üzere özelleştirilmiş güç elektroniği bileşenleri konusunda uzmanlaşmıştır.
Profesyonel mühendislik kapasitesi ve kontrollü üretim süreçleriyle Dufew, VFD sistemleri, endüstriyel otomasyon ve güç dönüştürme uygulamaları için güvenilir reaktör çözümleri sunmaktadır.
Dufew üretimi şunları içerir:
- Hassas silikon çelik çekirdek işleme
- Parçalı hava boşluklu manyetik yapı imalatı
- Bakır ve alüminyum sargı üretimi
- Vakumlu emprenye işlemi
- Yüksek sıcaklıkta kürleme işlemi
- Elektriksel performans testi
Her reaktör aşağıdakiler de dahil olmak üzere sıkı denetim prosedürlerinden geçer:
| Muayene Öğesi | Amaç |
|---|---|
| Yalıtım direnci testi | Yalıtım güvenilirliğini doğrulayın |
| Dielektrik dayanım testi | Elektrik güvenliği performansını doğrulayın |
| Endüktans testi | Gerekli reaktör özelliklerini sağlayın |
| Sıcaklık artışı testi | Termal performansı doğrulayın |
| Gürültü testi | Çalışma gürültüsü seviyesini kontrol edin |
| Görünüm denetimi | Üretim kalitesini onaylayın |
Dufew, nominal voltaj, akım aralığı, endüktans, voltaj düşüşü, kurulum yapısı, kabin alanı ve sargı malzemesi gereksinimlerine dayalı olarak özelleştirilmiş çözümler sunar. Tasarım, müşterinin tahrik sistemiyle uygun entegrasyonun sağlanması için farklı elektrik ve mekanik koşullara uyarlanabilir.
Hizmetler, OEM üretimini, özelleştirilmiş reaktör tasarımını, teknik dokümantasyonu ve uygulama mühendisliği desteğini kapsamakta ve müşterilerin ürün seçiminden sistem entegrasyonuna kadar belirli proje gereksinimlerini karşılamalarına yardımcı olmaktadır.
Dufew ürünleri tanınmış endüstriyel standartlara ve kalite gerekliliklerine göre üretilmektedir.
Geçerli standartlar şunları içerir:
| Standart | Tanım |
|---|---|
| ISO 9001 | Kalite Yönetim Sistemi |
| IEC289:1987 | Reaktör Standardı |
| GB10229-88 | Reaktör Standardı (IEC289:1987'ye Eşdeğer) |
| JB9644-1999 | Yarı İletken Elektrikli Sürücüler için Reaktör |
| CE | Ürün uyumluluk gereksinimi |
Dufew, güvenli taşıma ve güvenilir ürün performansı sağlamak için ihracat standardında paketleme çözümleri sunar.
- Neme dayanıklı koruma
- Darbeye dayanıklı sabitleme yapısı
- Büyük reaktörler için güçlendirilmiş ihracat tahta sandıkları
- Ürün etiketleri ve teknik belgeler
- Sevkiyat öncesi muayene kayıtları
Elektrik parametrelerinin ve mekanik gereksinimlerin müşteri spesifikasyonlarını karşıladığından emin olmak için her ünite teslimattan önce incelenir.
Dufew şunları destekliyor:
- Toplu üretim
- OEM projeleri
- Uluslararası sevkiyat
- Özelleştirilmiş paketleme gereksinimleri
| Karşılaştırma Boyutu | VFD DC Bağlantı Reaktörü | Standart Üç Fazlı AC Reaktör |
|---|---|---|
| Kurulum Konumu | Doğrultucu ve invertör arasındaki DC bara bölümüne monte edilir | VFD sistemlerinin AC giriş tarafına veya AC çıkış tarafına takılır |
| Manyetik Çekirdek Tasarımı | AC dalgalanma bileşenleriyle DC akımı için tasarlanmış bölümlü hava aralığı çekirdeği | Simetrik AC manyetik akı için tasarlanmış geleneksel manyetik çekirdek |
| Ana Fonksiyon | Düzgün DC akım dalgalanması, DC bara stabilitesini artırır, DC bileşenleri üzerindeki gerilimi azaltır | AC harmoniklerini azaltın, dalgalanma akımını sınırlandırın ve AC dalga biçimi kalitesini artırın |
| Çalışma Durumu | DC önyargı koşulları altında çalışır ve doygunluğa dayanıklı tasarım gerektirir | Alternatif AC manyetik koşullar altında çalışır |
| Tipik Uygulama Değeri | DC kapasitörlerini korur ve invertörün çalışma stabilitesini artırır | AC tarafı güç kalitesini ve motor tarafı korumasını iyileştirir |
Akım dalgalanmasını düzeltmek ve DC bileşenleri üzerindeki dalgalanma stresini azaltmak için DC bara devresine bir DC Bağlantı Reaktörü takılıdır. Giriş harmoniklerini veya çıkış elektrik stresini kontrol etmek için AC tarafına bir AC Reaktörü takılıdır. Kurulum konumları ve tasarım gereksinimleri farklıdır.
Büyük güç değerlerine sahip VFD sistemleri, önemli DC akım dalgalanmaları, sık yük değişiklikleri veya gelişmiş DC bara kararlılığı gerektiren uygulamalar için önerilir.
Reaktör, dalgalanma akımını sınırlayarak ve şarj akımı dalgalanmasını azaltarak, DC kapasitörler üzerindeki termal ve elektriksel stresi azaltarak, bunların güvenilirliğini ve hizmet ömrünü artırmaya yardımcı olur.
Evet. Dufew, proje gereksinimlerine göre nominal voltajın, akım kapasitesinin, endüktans değerinin, voltaj düşüşünün, sargı malzemesinin, boyutların ve kurulum konfigürasyonunun özelleştirilmesini destekler.
Dufew Electric, endüstriyel VFD sistemleri, güç dönüşüm ekipmanları ve otomasyon uygulamaları için özelleştirilmiş DC Bağlantı Reaktörü çözümleri sunar.
Profesyonel mühendislik kapasitesi, gelişmiş üretim süreçleri ve sıkı kalite kontrolüyle Dufew, müşterilerin DC bara stabilitesini iyileştirmesine, elektrik stresini azaltmasına ve güvenilir uzun vadeli çalışma elde etmesine yardımcı olur.
Özelleştirilmiş reaktör tasarımı, OEM işbirliği ve proje desteği için Dufew Electric ile iletişime geçin.
