Endüstriyel tahrik sistemlerinde, DC Link Reaktörleri, düzeltme ve yük değişikliklerinden kaynaklanan akım dalgalanmasını azaltmak için genellikle ara DC devresine kurulur. Ancak geleneksel dikey reaktör yapıları, dikey alanın sınırlı olduğu kompakt kabinlerde kurulum zorlukları yaratabilir.

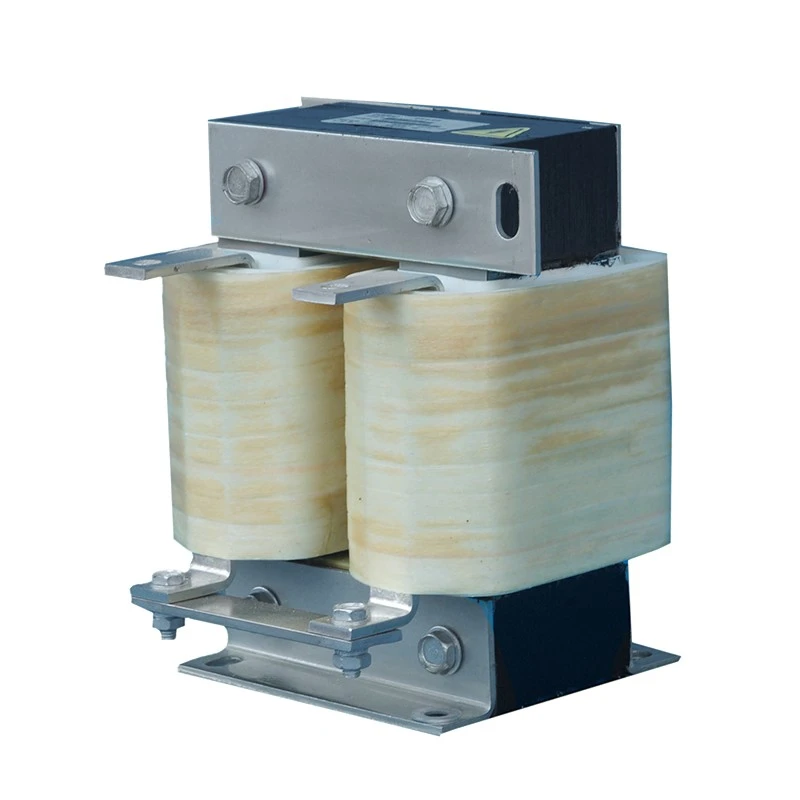

Dufew Electric Yatay DC Bağlantı Reaktörü, yatay olarak düzenlenmiş çekirdek ve sargı düzeneği ile düz bir manyetik yapıyı benimser. Bu tasarım, gerekli endüktans performansını ve termal kapasiteyi korurken toplam yüksekliği azaltır.
Reaktör, düşük kayıplı soğuk haddelenmiş silikon çelik laminasyonlar, yüksek sıcaklık Sınıfı F yalıtım malzemeleri ve vakumlu emprenye teknolojisi ile üretilmiştir. Yüksek akım uygulamaları için, kompakt boyutlar, iyileştirilmiş ısı dağılımı ve istikrarlı sürekli çalışma elde etmek için bobinsiz folyo sarma yapıları mevcuttur.
Standart dikey reaktörlerden farklı olarak yatay konfigürasyon, mekanik entegrasyona, hava akışı optimizasyonuna ve kabin yerleşimi esnekliğine odaklanarak onu modern kompakt tahrik ekipmanlarına uygun hale getirir.
Birçok endüstriyel kontrol kabininde, çok katmanlı VFD düzenlemeleri, makineye entegre elektrik muhafazaları, mobil güç sistemleri veya dar DC güç kabinleri nedeniyle katı yükseklik sınırlamaları vardır. Düşük profilli konfigürasyon, toplam yüksekliği azaltırken mevcut kabin genişliğinden daha iyi yararlanır ve sınırlı kurulum alanına sahip ekipmanlara daha kolay entegrasyona olanak tanır. Geleneksel dikey reaktörlerle karşılaştırıldığında bu düzenleme, mühendislere, muhafaza yüksekliğini artırmadan kabin düzenlerini optimize ederken daha fazla esneklik sağlar.
Sürekli akım altında çalışan DC reaktörleri için termal yönetim kritik öneme sahiptir. Yatay havalandırma tasarımı, sargıları birden fazla yüzeydeki hava akışına maruz bırakırken yan havalandırma, ısı birikimini azaltmaya yardımcı olur ve daha geniş ısı dağıtım alanı, daha düzgün sıcaklık dağılımını destekler. IP20 koruma kapakları, etkili hava akışını sürdürecek ve uzun süreli tam yükte çalışma sırasında istikrarlı performansı destekleyecek şekilde tasarlanmıştır.
Vinçler, mobil ekipmanlar ve endüstriyel makineler gibi uygulamalar güvenilir mekanik stabilite gerektirir. Daha geniş montaj tabanı daha güçlü destek sağlarken, çok noktalı sabitleme çalışma sırasında yer değiştirmenin sınırlandırılmasına yardımcı olur. Sabit hava boşluğu yapısı tutarlı endüktans performansını korur ve güvenli terminal bağlantıları zorlu endüstriyel ortamlarda titreşime dayanmaya yardımcı olur.
Yan terminal düzenlemesi, dikey kablo tıkanıklığını azaltarak ve uygun olduğunda DC bara yönlendirme mesafelerini kısaltarak dar elektrik kabinlerine entegrasyonu kolaylaştırır. Ayrıca pozitif ve negatif kabloların daha temiz bir şekilde düzenlenmesine olanak tanıyarak mühendislerin daha kompakt ve düzenli bir elektrik düzeni elde etmesine yardımcı olur.
Örnek: CDL-600-0600-EIDA
| Kod | Tanım |
|---|---|
| CDL | DC Bağlantı Reaktör Serisi |
| 600 | Gerilim Seviyesi (600 = 690VDC) |
| 0600 | Nominal Akım (0600 = 600A, 2500 = 2500A) |
| EI | Çekirdek Yapısı (EI = Üç Fazlı Çekirdek, UI = Tek Fazlı Çekirdek) |
| D | Montaj Yapısı (D = Dikey Montaj, W = Yatay Montaj) |
| A | Sargı Malzemesi (A = Alüminyum, C = Bakır) |
| Parametre | Şartname |
|---|---|
| Nominal Gerilim | 220VAC / 380VAC / 690VAC / 1140VAC |
| Çalışma Frekansı | 50Hz / 60Hz / 500Hz'e kadar |
| Nominal Akım | 5A - 3800A |
| Aşırı Yük Yeteneği | 60 saniye boyunca nominal akımın 1,5 katı, 1 saat aralık |
| Gerilim Düşümü | %0,5 / %1 / %2 / %4 |
| Dielektrik Dayanımı | 3000VAC / 50Hz / 5mA / 1Dakika |
| Yalıtım Direnci | ≥100MΩ (1000VDC) |
| Koruma Sınıfı | IP00 / IP20 |
| Yalıtım Sınıfı | T40 / F Sınıfı (155°C) |
| Alev Geciktirici Sınıf | UL94V-2 |
| Gürültü Seviyesi | ≤65dB (Reaktörden 1 metre yatay mesafede test edilmiştir) |
| Servis Ömrü | ≥15 yıl |
| Standartlar | IEC289:1987 Reaktör Standardı / GB10229-88 Reaktör Standardı (IEC289:1987'ye Eşdeğer) / JB9644-1999 Yarı İletken Elektrikli Sürücüler için Reaktör |
Yatay çekirdek ve sargı düzeni, geleneksel dikey DC reaktörleriyle karşılaştırıldığında genel kurulum yüksekliğini önemli ölçüde azaltır.
Bu tasarım aşağıdakilere yardımcı olur:
- Sınırlı dikey açıklığa sahip ultra ince VFD kabinlerine sığdırın
- Üst bileşenlere müdahale etmeden çok katmanlı dolap düzenlerini destekleyin
- Kompakt elektrik muhafazalarında alan kullanımını iyileştirin
- Makineye monteli kontrol sistemlerine entegrasyonu basitleştirin
Düz yapı, yüksekliğin birincil kurulum sınırlaması olduğu dar ve uzun dolaplar için özellikle uygundur.
Sürekli akım yükü altında çalışan DC reaktörleri için termal yönetim kritik öneme sahiptir.
Yatay tasarım, aşağıdaki yollarla ısı dağılımını artırır:
- Hava akışına maruz kalan daha geniş sarma yüzeyleri
- Isı birikimini azaltan yan havalandırma kanalları
- Uzun süreli çalışma sırasında daha düzgün sıcaklık dağılımı
- Hava akışı yollarını engellemeyen uyumlu IP20 koruma tasarımı
Dikey olarak istiflenmiş yapılarla karşılaştırıldığında yatay hava akışı yolu, yerel sıcak noktaların azaltılmasına yardımcı olur ve çalışma stabilitesini artırır.
Mobil güç sistemleri, kaldırma ekipmanları ve ağır makineler gibi endüstriyel ekipmanlar sürekli mekanik titreşime maruz kalabilir.
Reaktör aşağıdaki özelliklere sahip güçlendirilmiş bir yatay montaj yapısını benimser:
- Geliştirilmiş mekanik stabilite için daha geniş taban desteği
- Yer değiştirme riskini azaltmak için birden fazla sabitleme noktası
- Tutarlı endüktansı korumak için kararlı hava boşluğu konumlandırması
- Kablo gerilimini azaltmak için güvenli yan terminal düzenlemesi
Bu tasarım, titreşim koşullarında uzun süreli çalışma gerektiren uygulamalarda güvenilirliği artırır.
Yüksek yoğunluklu elektrik panolarında verimli kablo düzeni önemlidir.
Yatay konfigürasyon şunları sağlar:
- Daha kolay kablo yönlendirmesi için yana konumlandırılmış pozitif ve negatif terminaller
- Kabin içindeki dikey engellerin azaltılması
- Daha kısa ve daha temiz DC bara bağlantıları
- DC pozitif ve negatif kablolama yolları arasında geliştirilmiş ayrım
Optimize edilmiş kablolama düzeni, mühendislerin daha temiz bir kabin tasarımı elde etmesine yardımcı olurken kurulum verimliliğini ve bakım erişilebilirliğini artırır.
Yatay DC Bağlantı Reaktörü, dikey kurulum alanının sınırlı olduğu ancak kabin derinliğinin mevcut olduğu takım tezgahlarında, kompakt üretim hatlarında ve entegre otomasyon ekipmanlarında kullanılan ultra ince elektrik kontrol kabinleri için idealdir.
Düşük yükseklikteki yapı, mühendislerin kabin boyutlarını artırmadan reaktörü kurmasına olanak tanır ve bu da onu alana duyarlı ekipman tasarımlarına uygun hale getirir.
Çok katmanlı VFD kabin düzeneklerinde, her bir sürücü bölümü, yığılmış bileşen düzenlemeleri nedeniyle sınırlı dikey açıklığa sahiptir.
Yatay yapı, istikrarlı DC bara akım performansını korurken üst ve alt ekipman katmanlarıyla etkileşimin önlenmesine yardımcı olur ve bu da onu yüksek bileşen yoğunluğuna sahip kompakt sürücü kabinleri için uygun hale getirir.
Mobil jeneratör setleri, araca monteli güç kaynakları ve taşınabilir tahrik sistemleri genellikle katı yükseklik sınırlamalarına sahip kompakt elektrik muhafazaları gerektirir.
Düz profilli tasarım, titreşim ve hareketli çalışma koşulları altında güvenilir çalışmayı korurken, alçak boşluklu muhafazaların içine yatay kurulum sağlar.
Kabin yüksekliğinin kısıtlı olduğu ancak iç derinliğin mevcut olduğu uzun doğrusal konfigürasyonlarda düzenlenen elektrik odaları veya kontrol kabinleri için yatay reaktör pratik bir kurulum çözümü sağlar.
Düz yapısı, kabin zemin alanının daha iyi kullanılmasına olanak tanır ve dahili bileşen düzenlemesini basitleştirir.
Elektrokaplama ve elektroliz ekipmanları genellikle bara alanının ve kurulum yüksekliğinin sınırlı olduğu dar DC güç kabinlerini kullanır.
Yatay DC Bağlantı Reaktörü, kompakt redresör kabini düzenlerine uyum sağlarken DC akım çıkışını stabilize etmek için düz bir konfigürasyonda kurulabilir.
| Karşılaştırmak | Yatay DC Bağlantı Reaktörü | Dikey DC Bağlantı Reaktörü |
|---|---|---|
| Yapı | Düz çekirdek ve yatay sarma düzeni | Dikey yığılmış çekirdek yapısı |
| Kurulum Alanı | Alçak dolaplar için tasarlandı | Daha fazla dikey açıklık gerektirir |
| Kabin Entegrasyonu | Kompakt ve özelleştirilmiş düzenler için uygundur | Geleneksel dolaplar için uygundur |
| Soğutma Yöntemi | Daha geniş ısı dağıtım alanına sahip yatay hava akışı | Dikey hava akışı tasarımı |
| Kablolama Düzenlemesi | Yan terminaller kompakt yönlendirmeyi basitleştirir | Dikey terminaller ek yükseklik gerektirir |
| Mekanik Stabilite | Daha geniş taban titreşim direncini artırır | Daha küçük ayak izi yapısı |
Dufew Electric, DC Bağlantı Reaktörleri, AC Reaktörleri, fren dirençleri, transformatörler ve ilgili elektrik çözümleri dahil olmak üzere özelleştirilmiş güç elektroniği bileşenleri konusunda uzmanlaşmıştır.
Deneyimli mühendislik ekipleri ve kontrollü üretim süreçleriyle Dufew, VFD sistemleri, endüstriyel otomasyon ve güç dönüştürme uygulamaları için güvenilir reaktör ürünleri sunmaktadır.
Üretim yetenekleri şunları içerir:
- Hassas çekirdek işleme ve sarma imalatı
- DC hava boşluğu yapısının optimizasyonu
- Vakumlu emprenye ve izolasyon işlemi
- Elektrik performansı ve güvenilirlik testi
Her reaktör, yalıtım direnci, dayanım voltajı, endüktans, sıcaklık artışı ve gürültü testi gibi temel denetimlerle doğrulanır.
Dufew Electric, kalite yönetim sistemini ve ürün standartlarını sürekli olarak geliştirmektedir. Şirket, küresel müşteri projelerini desteklemek için ISO kalite yönetimi sertifikası, CE sertifikası, ürün test raporları ve teknik belgeler sağlar.
Dufew, özel uygulama gereksinimlerine dayalı olarak OEM üretimi, özelleştirilmiş tasarımlar ve mühendislik desteği sunmaktadır.
Dufew Electric, uluslararası nakliye sırasında reaktör performansını korumak için profesyonel paketleme çözümleri uygulamaktadır.
Paketleme önlemleri şunları içerir:
- Neme dayanıklı ve yalıtım koruması
- Darbe hasarını önlemek için güçlendirilmiş sabitleme
- Büyük reaktörler için ihracat standardı ahşap kasalar
- Kolay kurulum için ürün etiketleri ve teknik belgeler
Her ünite sevkıyattan önce incelenir ve gerekli özellikler, test raporları ve özelleştirilmiş paketleme çözümleriyle birlikte teslim edilir.
Dufew toplu siparişleri, OEM projelerini ve küresel teslimat gereksinimlerini destekler.
Bu tasarım, elektrik kabininin sınırlı yüksekliğe ancak yeterli genişliğe veya derinliğe sahip olduğu durumlarda önerilir. Düz yapı, güvenilir DC bara performansını korurken mühendislerin üniteyi kompakt kabinlere entegre etmelerine yardımcı olur.
Hayır. Elektriksel performans temel olarak endüktans tasarımına, manyetik yapıya, akım değerine ve sargı teknolojisine bağlıdır. Yatay konfigürasyon esas olarak kurulum esnekliğini, soğutma verimliliğini ve kabin entegrasyonunu artırır.
Evet. Dufew, müşterinin ekipman gereksinimlerine göre nominal akım, voltaj gereksinimleri, endüktans değerleri, boyutlar, montaj yöntemi ve sargı malzemeleri dahil olmak üzere özelleştirilmiş çözümler sunar.
Evet. Güçlendirilmiş montaj yapısı ve sabit hava boşluğu tasarımı, mekanik güvenilirliği artırır. Mobil sistemler, kaldırma ekipmanları, ağır iş makinaları gibi sürekli titreşime maruz kalan endüstriyel ekipmanlarda uygulanabilir.
