Dirençler, frenleme üniteleri, reaktörler, güç filtreleri ve transformatörleri içeren, farklı uygulama gereksinimlerini karşılamak için tam özelleştirme seçeneklerine sahip kapsamlı bir portföy sunuyoruz.

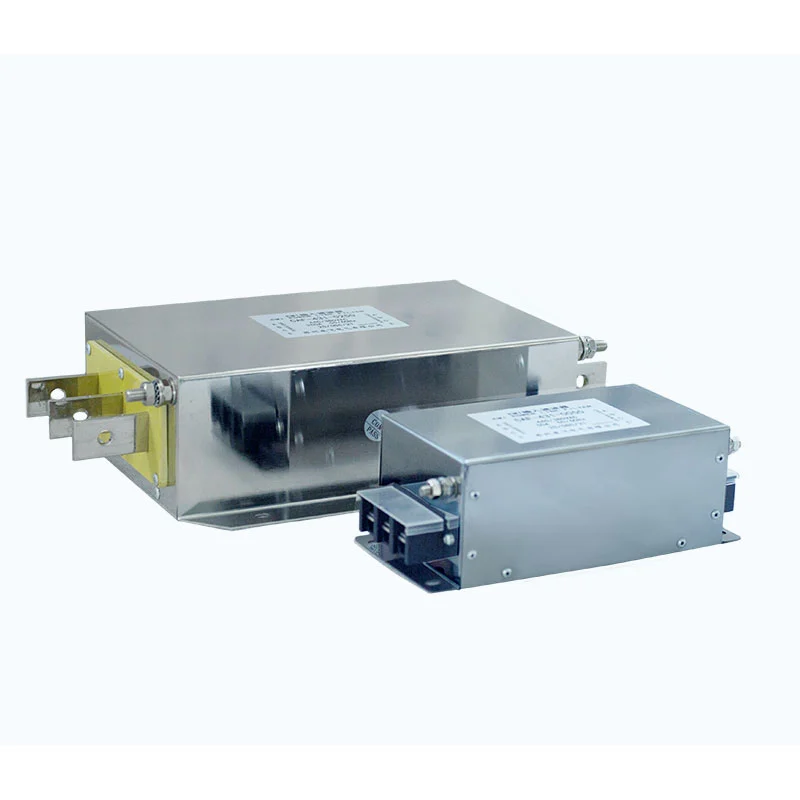

Gelen güç kaynağı ile ekipmanın güç girişi arasına bir Güç Kaynağı Filtresi takılıdır. Ana amacı, güç hattı üzerinden iletilen elektromanyetik girişimi (EMI) kontrol etmektir.
İnvertörler, servo sürücüler ve anahtarlamalı güç kaynakları gibi güç elektroniği ekipmanları, anahtarlama işlemi sırasında yüksek frekanslı gürültü üretebilir. Harici elektrikli ekipman ve güç ağı aynı besleme hattında istenmeyen yüksek frekanslı parazitlere de neden olabilir.
Filtre, normal güç kaynağının geçmesine izin verirken bu istenmeyen yüksek frekanslı bileşenlere empedans sağlar.
Her iki yönde de çalışacak şekilde tasarlanmıştır:
- Ekipman tarafından oluşturulan ve güç ağına iletilen yüksek frekanslı paraziti azaltın
- Ekipmana besleme hattından giren harici RF ve elektriksel bozulmaları azaltın
- Ortak mod ve diferansiyel mod parazitini bastırın
- Bitişik elektronik ekipmanlar arasındaki parazit olasılığını azaltın
Bu nedenle filtre, ekipmanın EMI/EMC kontrolünün ve güç hattı parazitini bastırma sisteminin bir parçası olarak kullanılır.
Filtre, alçak geçişli bir filtreleme ağı oluşturmak için ortak mod bobinleri, X kapasitörleri, Y kapasitörleri ve dirençli bileşenlerin bir kombinasyonunu kullanır.
Ortak mod bobini, normal besleme akımının geçmesine izin verirken ortak mod yüksek frekanslı gürültüye karşı yüksek empedans sunar.
X kapasitörü güç iletkenlerine bağlanır ve diferansiyel modlu yüksek frekanslı gürültü için bir yol sağlar.
Y kapasitörleri, uygun ortak mod girişimi için güç iletkenleri ile toprak veya şasi referansı arasında kontrollü bir yol sağlar.
Devre konfigürasyonuna bağlı olarak kapasitör deşarjı ve devre sönümlemesi için dirençli bileşenler kullanılabilir.
Birleşik devre, belirtilen frekans aralığı üzerinde ortak mod ve diferansiyel mod parazitlerinin bastırılmasını sağlar.
Filtre tek aşamalı veya iki aşamalı bir yapı kullanabilir.
Tek kademeli filtreleme, parazit seviyesinin tek filtreleme bölümü ile kontrol edilebildiği ve montaj alanının sınırlı olduğu uygulamalar için uygundur.
İki aşamalı filtreleme, ekipmanın daha zorlu bir elektromanyetik ortamda çalıştığı durumlarda ek zayıflama sağlar.
Uygun konfigürasyon ekipmana, girişim özelliklerine, gerekli zayıflamaya ve kurulum koşullarına göre belirlenmelidir.
Aşağıdaki spesifikasyonlar ilgili ürün konfigürasyonu için geçerlidir. Farklı Dufew Electric filtre serileri farklı voltaj ve akım aralıklarına sahip olabilir.
| Parametre | Şartname |
|---|---|
| Nominal Gerilim | Belirtilen tek fazlı konfigürasyon için 250VAC |
| Nominal Akım | Belirtilen tek fazlı konfigürasyon için 1A--60A |
| Çalışma Frekansı | Yapılandırmaya bağlı olarak 50Hz / 60Hz / 500Hz'e kadar |
| Filtreleme Aralığı | 5 kHz--30 MHz |
| Dielektrik Dayanım, Satırdan Çizgiye | 1500VDC / 60s |
| Dielektrik Dayanım, Hattan Toprağa | 2250VDC / 60s* |
| Yalıtım Direnci | 1000VDC'de >100MΩ |
| Aşırı Yük Yeteneği | Aşırı yük olayları arasında en az 15 dakika olacak şekilde 1 dakika boyunca 1,4 × nominal akım |
| Koruma Sınıfı | IP00 / IP20 |
| Yalıtım Sınıfı | T40 / F (155°C) |
| Alev Geciktirici Sınıf | UL94V-2 |
| Ürün Standardı | GB/T 15287/8 |
* Sağlanan teknik bilgiler ayrıca hattan toprağa dielektrik dayanımı için 2500VDC / 60s'yi de listeler. Geçerli değer, seçilen modelin nihai spesifikasyonundan onaylanmalıdır.
Tipik bir model tanımı şöyledir: CAF-4 3 1-0010
| Kod | Tanım |
|---|---|
| CAF | Dufew Elektrikli filtre serisi |
| 4 | Gerilim sınıfı; 2 = 220V, 4 = 380V, 6 = 690V |
| 3 | Faz konfigürasyonu; 3 = üç fazlı, 1 = tek fazlı |
| 1 | Filtre kategorisi; 1 = giriş filtresi, 2 = çıkış filtresi |
| 0010 | Nominal akım; 0010 = 10A |
Sipariş vermeden önce model tanımı, ilgili ürün spesifikasyonu ve isim plakasıyla karşılaştırılarak kontrol edilmelidir.
Filtre devresi, hem ortak mod hem de diferansiyel modlu yüksek frekanslı girişimi hedefleyerek, farklı türde iletilen EMI'nin mevcut olabileceği yerlerde kullanılmasına olanak tanır.
Filtre, bağlı ekipman tarafından oluşturulan ve besleme ağına iletilen paraziti azaltırken, aynı zamanda güç bağlantısından giren harici yüksek frekanslı parazitleri de sınırlayabilir.
Belirtilen filtreleme aralığı, güç elektroniği ve diğer elektronik ekipmanların değiştirilmesiyle ilişkili yüksek frekanslı paraziti kapsar.
Filtreleme yapısı girişim düzeyine ve kurulum gereksinimlerine göre seçilebilir.
Entegre yapı, montaj alanının sınırlı olduğu kontrol kabinleri ve elektrik muhafazaları içine kurulum için uygundur.
Filtre, yürütülen EMI'nin kontrol edilmesi gereken tek fazlı güç elektroniği ekipmanı için tasarlanmıştır. Tek fazlı invertörlerde, servo sürücülerde, anahtarlamalı güç kaynaklarında, kontrolörlerde, nakış makinelerinde, gravür makinelerinde, endüstriyel kontrol ekipmanlarında ve EMI'ye duyarlı ortamlarda kurulu diğer elektronik ekipmanlarda kullanılabilir.
Filtre aynı zamanda birden fazla elektronik cihazın aynı güç ağında çalıştığı ve iletilen parazitin ekipmanın çalışmasını veya sistem performansını etkileyebildiği elektrik kurulumlarında da kullanılabilir.
Ekipmanda aşağıdakiler gibi parazitle ilgili belirtiler görüldüğünde filtre uygun olabilir:
- Beklenmeyen kapanmalar
- Yanlış tetikleme veya anormal çalışma
- İletişim veya kontrol müdahalesi
- Aşırı elektriksel gürültü
- Bitişik ekipman arasında güç hattı girişimi
Bu semptomların birden fazla nedeni olabilir. Filtre seçimi yapılmadan önce sorunun asıl kaynağı belirlenmelidir. Filtre, aşırı yük, yanlış topraklama, yalıtım arızası, ekipman arızaları veya diğer temel elektrik sorunlarına yönelik düzeltici önlemlerin yerine geçmez.
Filtre seçiminde ekipmanın besleme voltajı, anma akımı, çalışma frekansı, tek fazlı konfigürasyon, gerekli filtreleme performansı, kurulum boyutları, topraklama yöntemi, ortam sıcaklığı ve koruma seviyesi dikkate alınmalıdır.
Belirtilen tek fazlı konfigürasyon için önerilen filtre değeri, ekipmanın nominal akımının yaklaşık 1,2–1,5 katıdır. Nihai seçim aynı zamanda gerçek yük akımını, aşırı yük koşullarını, çalışma sıcaklığını ve üreticinin spesifikasyonlarını da dikkate almalıdır.
Model seçimi için müşteriler ekipman modelini, besleme voltajını, nominal akımı, çalışma frekansını, kablo bağlantı şemasını, kurulum boyutlarını, parazit belirtilerini ve çalışma ortamını sağlayabilir.
Yüksek frekanslı EMI bastırma için doğru kurulum özellikle önemlidir.
Kurulumdan önce ekipman voltajını ve akımını kontrol edin. Seçilen filtre ekipmanın beslemesine ve çalışma akımına uygun olmalıdır.
Muhafazayı, terminalleri, montaj noktalarını, tanıtım etiketini ve kablolama işaretlerini kontrol edin. Hasarlı bir üniteyi kurmayın.
Filtreyi, korunan ekipmanın güç girişine mümkün olduğu kadar yakın bir yere monte edin. Kabinet kurulumlarında filtre, kurulum gereksinimlerine göre uygun bir metal montaj yüzeyine monte edilebilir.
Filtreyi, geçerli kablo bağlantı şemasına göre gelen güç kaynağı ile ekipman girişi arasına bağlayın. Tanımlı bir bağlantı yönünün belirtildiği işaretli giriş ve çıkış terminallerini izleyin.
Topraklama terminali güvenilir bir şekilde bağlanmalıdır.
Filtre giriş kablolarını ve çıkış kablolarını birlikte paketlemeyin.
Yüksek frekanslı girişim, yakın yönlendirilmiş giriş ve çıkış iletkenleri arasında birleşebilir ve filtreleme devresini atlayabilir. Bu nedenle giriş tarafı ve yük tarafı kabloları ayrı ayrı döşenmeli ve mümkün olduğu kadar ayrı tutulmalıdır.
Topraklama iletkeni kısa olmalı ve kurulum için yeterince düşük empedansa sahip olmalıdır.
Kabloları ve topraklamayı kontrol ettikten sonra:
1. Tüm terminal bağlantılarını doğrulayın.
2. Giriş/çıkış kablosu ayrımını kontrol edin.
3. Ekipmana enerji verin.
4. Çalışma durumunu ve alarm koşullarını gözlemleyin.
5. Orijinal parazitin azaltılıp azaltılmadığını doğrulayın.
Kompakt tek fazlı ekipmanlar için entegre filtre düzeneği, kurulum için gereken bileşen sayısını azaltabilir.
| Karşılaştırmak | Entegre Tek Fazlı Filtre | Ayrı Filtre Üniteleri |
|---|---|---|
| Yapı | Tek entegre montaj | Çoklu bağımsız montajlar |
| Kurulum | Tek filtre kurulum noktası | Ayrı üniteler ve montaj noktaları |
| Kablolama | Özel filtre giriş ve çıkış terminalleri | Ek ara bağlantı ve yönlendirme |
| Dolap alanı | Kompakt kontrol kabinleri için uygundur | Her ünite için alan gerektirir |
| Bileşen yönetimi | Tek ürün montajı | Ayrı bileşenler ve aksesuarlar |
Gerçek EMI performansı filtre devresine, elektrik koşullarına, topraklamaya, kablo yönlendirmesine ve kurulum kalitesine bağlıdır. Entegre yapının kendisi, uygulamaya özel test verileri olmadan üstün EMI zayıflamasının garantisi olarak görülmemelidir.
Dufew Electric, dirençler, fren sistemleri, reaktörler, filtreler, transformatörler ve özelleştirilmiş elektrik bileşenleri dahil olmak üzere güç elektroniği bileşenleri üretmektedir.
Güç kaynağı filtreleri için üretim ve inceleme şunları içerebilir:
Bileşen Denetimi → Filtre Düzeneği → Elektrik Testi → Son Denetim → Paketleme
Ürün konfigürasyonuna bağlı olarak inceleme şunları içerebilir:
- Bileşen spesifikasyonu doğrulaması
- Terminal ve bağlantı denetimi
- Yalıtım direnci testi
- Dielektrik dayanım testi
- Elektriksel performans testi
- Boyutsal inceleme
- Nihai ürün denetimi
Ürün ve proje gereksinimlerine göre geçerli teknik kayıtlar ve test belgeleri sağlanabilir.
Dufew Electric, kalite yönetimi ve ürün uyumluluk faaliyetlerini destekleyen ISO ve CE sertifikalarına sahiptir.
Geçerli sertifikalar ve teknik belgeler seçilen modele, ürün konfigürasyonuna ve hedeflenen pazara göre onaylanmalıdır.
Uluslararası siparişler ürün miktarına, boyutlarına, varış noktasına ve teslimat gereksinimlerine göre düzenlenebilir.
Uygun olduğu şekilde deniz taşımacılığı, hava taşımacılığı, ekspres teslimat veya müşterinin belirlediği nakliye şirketi kullanılabilir. Ambalaj, ürünün yapısına ve taşıma koşullarına göre seçilir.
Güç hattından geçen iletilen elektromanyetik paraziti bastırmak için elektronik ekipmanın güç girişine monte edilir. Tipik uygulamalar arasında tek fazlı invertörler, servo sürücüler, anahtarlamalı güç kaynakları ve kontrolörler bulunur.
Filtre, hem ortak mod hem de diferansiyel mod yüksek frekanslı girişimi ele alacak şekilde tasarlanmıştır. İlgili konfigürasyon için belirtilen filtreleme aralığı 5 kHz-30 MHz'dir.
Korunan ekipmanın güç girişine mümkün olduğu kadar yakın bir yere kurulmalıdır. Filtreyi atlayabilecek elektromanyetik kuplajı azaltmak için giriş ve çıkış tarafındaki kablolar ayrılmalıdır.
Evet. Elektrik değerlerinin uyumlu olması koşuluyla, tek fazlı invertörler, servo sürücüler, anahtarlamalı güç kaynakları, kontrolörler ve benzeri elektronik ekipmanlar dahil olmak üzere uygulamalar için tasarlanmıştır.
Seçimde ekipmanın nominal ve gerçek çalışma akımı, besleme voltajı, çalışma koşulları ve filtre özellikleri dikkate alınmalıdır. Sağlanan seçim kılavuzu, ekipmanın nominal akımının yaklaşık 1,2-1,5 katını önerir.
Bu semptomların, iletilen elektromanyetik girişim veya güç hattı bozukluklarından kaynaklandığı veya ağırlaştığı durumlarda yardımcı olabilir. Arıza aşırı yükten, yanlış topraklamadan, izolasyon sorunlarından veya dahili ekipman arızasından kaynaklanıyorsa, altta yatan nedenin ayrı olarak ele alınması gerekir.
Elektrik değerleri, filtreleme yapısı, kurulum boyutları ve diğer özellikler, ekipman ve uygulama gereksinimlerine göre değerlendirilebilir.
Evet. 1.000 m'nin üzerinde ısı dağılımının azalması, akımın azaltılmasını gerektirebilir. Sağlanan teknik bilgiler maksimum 2.000 m rakımı belirtir ve 1.000 m'nin üzerinde %15 akım azalmasını önerir. Seçilen model için nihai gereksinim onaylanmalıdır.
Dufew Electric, tek fazlı invertörler, servo sürücüler, anahtarlamalı güç kaynakları, kontrolörler ve diğer güç elektroniği ekipmanları için güç kaynağı filtreleri sağlar. Filtreler, güç bağlantısı yoluyla iletilen EMI'yi azaltmak için ortak mod ve diferansiyel mod filtreleme bileşenlerini kullanır.
Ürün seçimi için ekipman voltajını, nominal akımı, çalışma frekansını, kurulum koşullarını ve konfigürasyonun gözden geçirilmesi için mevcut girişim bilgilerini sağlayın.
