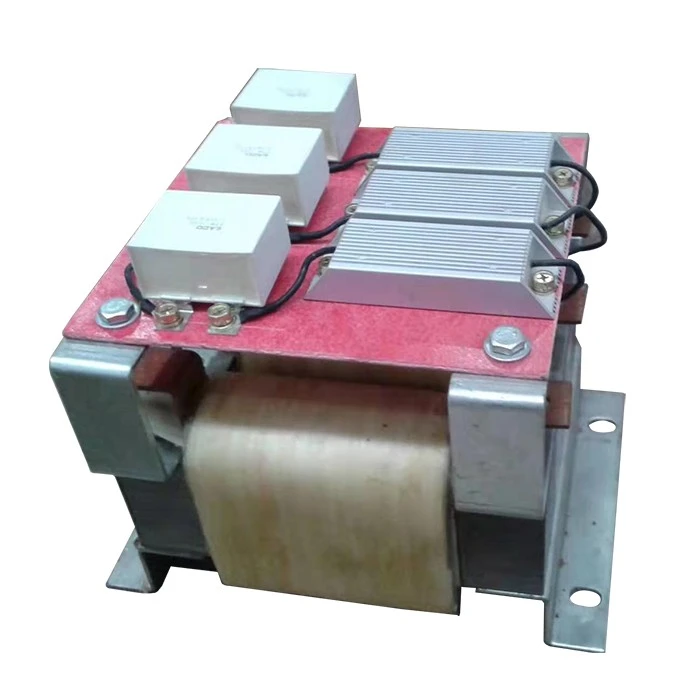

Dufew Elektrikli Türev Gerilim Filtresi, invertör ile motor arasındaki elektriksel koşulları iyileştirmek için VFD'nin çıkış tarafına monte edilir. Modern invertör sistemleri, hassas hız ve tork kontrolü için yüksek hızlı anahtarlama cihazları kullanır, ancak hızlı PWM voltaj geçişleri, motor sargılarındaki dv/dt stresini artıran dik voltaj kenarları, kablo empedans uyumsuzluğundan kaynaklanan yansıyan voltaj, motor ile toprak arasındaki ortak mod voltajı, taşıma akımı riski ve yüksek frekanslı elektromanyetik girişim oluşturabilir.
Bu etkiler, uzun motor kabloları, yüksek invertör anahtarlama frekansları, orijinal olarak invertör görevi için tasarlanmamış motorlar veya sıkı elektriksel stabilite gereksinimleri olan endüstriyel ekipmanlarla daha belirgin hale gelebilir. Dufew, normal invertör çalışmasını sürdürürken yüksek frekanslı salınım enerjisini absorbe etmek, voltaj geçiş oranlarını yavaşlatmak ve geçici elektrik stresini azaltmak için kontrollü dirence sahip bir LC sönümleme yapısı kullanır.
Filtre, kablo iletim koşullarını ve genel sürücü sistemi uyumluluğunu iyileştirirken, PWM voltaj tepe noktalarını, motor yalıtım gerilimini, yansıyan dalga etkilerini ve yüksek frekanslı paraziti azaltmaya yardımcı olabilir.
İnvertör anahtarlaması sırasında PWM darbeleri, motor kablosu boyunca ilerleyen hızlı yüksek frekanslı voltaj değişiklikleri üretir. Filtre, hızlı voltaj değişikliklerini ve geçici aşırı voltajı sınırlamak için çıkış devresine kontrollü empedans katarak motor terminallerindeki voltaj koşullarını iyileştirir ve yansıyan dalga etkilerini azaltır. Geleneksel bir çıkış reaktörüyle karşılaştırıldığında sönümleme yapısı, yüksek frekanslı voltaj salınımının ek kontrolünü sağlar.
Yüksek frekanslı anahtarlama, motor sargıları, kablo iletkenleri ve topraklama sistemi arasında ortak mod voltajı oluşturabilir. Dufew, ortak mod parazitini ve yüksek frekanslı voltaj bileşenlerini azaltmak için manyetik ve elektriksel tasarımı optimize eder; bu, şaft voltajı etkilerini sınırlamaya, rulman deşarj akımı riskini azaltmaya ve EMC performansını iyileştirmeye yardımcı olabilir.
Hızlı voltaj geçişleri ve tekrarlayan PWM darbeleri, motor sargısı yalıtımı üzerindeki elektriksel stresi artırabilir ve yalıtımın zamanla eskimesine katkıda bulunabilir. Dufew, voltaj yükselme oranlarını düzenleyerek ve geçici tepe noktalarını sınırlayarak, sargı izolasyon geriliminin azaltılmasına yardımcı olur ve mevcut motorların VFD çalışmasıyla daha iyi uyumluluğa ihtiyaç duyduğu yenileme uygulamaları için uygundur.
Ortak mod voltajı, motor yatakları boyunca yüksek frekanslı akım yolları oluşturabilir, bu da potansiyel olarak şaft voltajını ve yatak deşarj etkilerini artırabilir. Filtre, yüksek frekanslı voltaj bileşenlerini azaltarak, daha kararlı motor çalışmasını desteklerken, şaft voltajı etkisini ve akıma bağlı hasarı sınırlamaya yardımcı olur.
Sürekli çalışma koşulları altında çalışan motorlar için, geçici gerilimleri ve yüksek frekanslı elektrik stresini kontrol etmek, ekipmanın kullanılabilirliğinin korunmasına ve motorlar ve bağlı bileşenler üzerindeki elektrik stresinin azaltılmasına yardımcı olabilir. Bu, endüstriyel tahrik sistemlerinde istikrarlı çalışma ve bakım gereksinimlerini destekler.
Sistemler aşağıdaki özelliklere sahip olduğunda genellikle dv/dt filtreleme çözümü düşünülür:
| Başvuru Durumu | Önerilen Amaç |
|---|---|
| Uzun motor kablo bağlantısı | Yansıyan voltaj etkisini azaltın |
| Mevcut standart motorlar | İnvertör uyumluluğunu iyileştirin |
| Yüksek anahtarlama frekansı VFD | Elektrik stresini azaltın |
| Mevcut endişeleri taşımak | Yüksek frekanslı akım yollarını en aza indirin |
| Hassas otomasyon ekipmanları | EMC performansını iyileştirin |
Dufew çözümleri aşağıdakiler için uygundur:
| Başvuru | Ana Gereksinim |
|---|---|
| VFD motor sistemleri | PWM voltaj stresini azaltın |
| Servo sürücü sistemleri | Motor korumasını iyileştirin |
| Pompalar ve fanlar | Sürücü güvenilirliğini artırın |
| Asansörler ve vinçler | Sık hızlanma döngülerini destekleyin |
| Endüstriyel üretim hatları | Elektrik parazitini azaltın |
| Uzaktan motor kurulumları | Kablo uyumluluğunu iyileştirin |
Tipik uygulamalar arasında endüstriyel otomasyon, CNC makineleri, liman ekipmanları, enjeksiyon kalıplama makineleri, tekstil makineleri, kağıt işleme ekipmanları ve VFD tahrikli motorların gelişmiş voltaj kontrolü ve motor tarafı elektrik koruması gerektirdiği test sistemleri yer alır.
Dufew, manyetik kayıpları azaltırken ve sürekli çalışma sırasında etkili ısı dağılımını desteklerken kararlı endüktans özelliklerini korumak için optimize edilmiş manyetik malzemeler ve bileşen yapıları kullanır.
Yalıtım sistemi, endüstriyel çalışma sırasında yalıtım bütünlüğünü, mekanik mukavemeti ve çevre koşullarına direnci artırmak için vakumlu emprenye işlemiyle birlikte F Sınıfı yalıtım malzemelerini kullanabilir.
Dufew, farklı kabin ve ekipman düzenlerine uyum sağlamak için IP00 ve IP22 koruma seçeneklerini, dikey veya yatay kurulumu, özelleştirilmiş boyutları ve uygulama gereksinimlerine göre projeye özel mekanik konfigürasyonları destekler.
| Parametre | Şartname |
|---|---|
| Nominal Gerilim | 220VAC / 380VAC / 690VAC / 1140VAC |
| Çalışma Frekansı | 50Hz / 60Hz / Özelleştirilmiş |
| Taşıyıcı Frekansı | 2kHz-6kHz |
| Nominal Akım | 5A-1600A |
| Aşırı Yük Yeteneği | 1 dakika boyunca 1,5× nominal akım |
| Sıcaklık Artışı | ≤80K |
| Gürültü Seviyesi | ≤65dB |
| Dielektrik Dayanımı | 3000VAC / 10S |
| Yalıtım Direnci | 1500VDC'de ≥100MΩ |
| Koruma Sınıfı | IP00 / IP22 |
| Yalıtım Sınıfı | F Sınıfı (155°C) |
| Alev Geciktirici Sınıf | UL94V-2 |
| Standartlar | IEC289 / GB10229-88 |
| Karşılaştırmak | dv/dt Filtresi | Sinüs Dalgası Filtresi |
|---|---|---|
| Ana Amaç | Gerilim artış oranını ve geçici ani yükselmeleri azaltın | PWM çıkışını sinüs benzeri dalga biçimine dönüştürün |
| Devre Yapısı | LC sönümleme yapısı | Komple LC alçak geçiş filtresi |
| Çıkış Özellikleri | Azaltılmış elektriksel strese sahip PWM dalga formu | Sinüzoidal'e yakın voltaj dalga formu |
| Uygulama Odağı | Motor izolasyon koruması | Maksimum dalga biçimi iyileştirmesi |
| Tipik Kullanım | Orta kablo uygulamaları | Uzun mesafe iletim sistemleri |
Dufew Electric, filtreler, reaktörler, fren dirençleri, transformatörler ve özelleştirilmiş elektrik çözümleri dahil olmak üzere endüstriyel güç elektroniği bileşenleri konusunda uzmanlaşmıştır. Motor koruma filtreleme ürünleri için üretim süreci, manyetik çekirdek seçimini, hassas sargıyı, yalıtım işlemini, vakumlu emprenyeyi, elektriksel performans testini ve son denetimi kapsar.
Temel kalite kontrolleri şunları içerebilir:
- Yalıtım direnci testi
- Dielektrik dayanım testi
- Endüktans doğrulaması
- Sıcaklık artış testi
- Nihai ürün denetimi
Dufew Electric, OEM üretimini, özelleştirilmiş elektrik parametrelerini, mühendislik uygulama desteğini ve proje bazlı çözümleri destekler. Ürün ve proje gereksinimlerine göre sertifika belgeleri ve ürün test raporları sunulabilmektedir.
Türev Gerilim Filtresi dv/dt gerilimini, geçici gerilim yükselmelerini ve invertör anahtarlaması tarafından üretilen yüksek frekanslı girişimi azaltmak için kullanılır. Motor izolasyon korumasını ve sistem güvenilirliğini artırmaya yardımcı olur.
Uzun motor kabloları, invertör tahrikli standart motorlar, yüksek anahtarlama frekansları, rulman akımı sorunları veya sıkı EMC gereklilikleri olan uygulamalar için önerilir.
Bir dv/dt filtresi esas olarak voltaj artış hızını ve geçici voltaj stresini azaltırken, sinüs dalgası filtresi PWM çıkışını daha yüksek filtreleme performansıyla sinüsoidal dalga biçimine yakın bir şekilde yeniden şekillendirir.
Evet. Dufew, sistem voltajı, akım kapasitesi, taşıyıcı frekansı, kablo uzunluğu, kurulum gereksinimleri ve uygulama koşullarına göre özelleştirilmiş çözümler sunar.
Dufew Electric, VFD sistemleri, servo sürücüler ve endüstriyel motor uygulamaları için özelleştirilmiş çıkış tarafı koruma çözümleri sunar. Profesyonel elektrik tasarımı, kontrollü üretim süreçleri ve sıkı kalite denetimi sayesinde Dufew, müşterilerin PWM ile ilgili elektrik stresini azaltmasına ve uzun vadeli sürücü sistemi güvenilirliğini artırmasına yardımcı olur.
