Makale Özeti: A fren kıyıcıdeğişken frekanslı sürücüler (VFD'ler) için dinamik frenleme sistemlerinde önemli bir bileşendir ve motorun yavaşlaması ve bakım çalışması sırasında rejeneratif enerjinin yönetilmesine yardımcı olur.Dufew Elektrikuyumlu 220V, 380V ve 690V tahrik sistemleri için tasarlanmış CBU Serisi fren kıyıcıları sağlar. DC bara voltajını izleyen ve fazla enerjiyi harici bir frenleme direncine aktaran bu cihazlar, voltaj artışını kontrol etmeye yardımcı olur ve güvenilir frenleme performansını destekler. Bu kılavuz, fren kıyıcılarının nasıl çalıştığını, temel teknik parametrelerini, seçim kriterlerini, endüstriyel uygulamaları ve kurulum hususlarını açıklamaktadır.
Fren kıyıcı, aşırı rejeneratif enerjiyi yönetmek için değişken frekanslı sürücünün DC ara devresinde kullanılan elektronik bir anahtarlama cihazıdır. Motorun yavaşlaması sırasında DC bara voltajının kabul edilebilir çalışma seviyesinin üzerine çıkmasını önlemeye yardımcı olmak için bir frenleme direnciyle birlikte çalışır.
Normal çalışma sırasında VFD, mekanik hareket oluşturmak için motora elektrik enerjisi sağlar. Motor yavaşladığında veya büyük bir yükü çalıştırdığında geçici olarak jeneratör olarak çalışabilir. Ortaya çıkan elektrik enerjisi DC barasına geri akar ve enerji yeterince absorbe edilemezse potansiyel olarak aşırı gerilim arızasına neden olur.
Frenleme kıyıcı, DC bara voltajı önceden belirlenmiş bir eşiğe ulaştığında bir elektrik yolunu harici bir frenleme direncine değiştirerek bu sorunu çözer. Direnç aktarılan elektrik enerjisini ısıya dönüştürür.

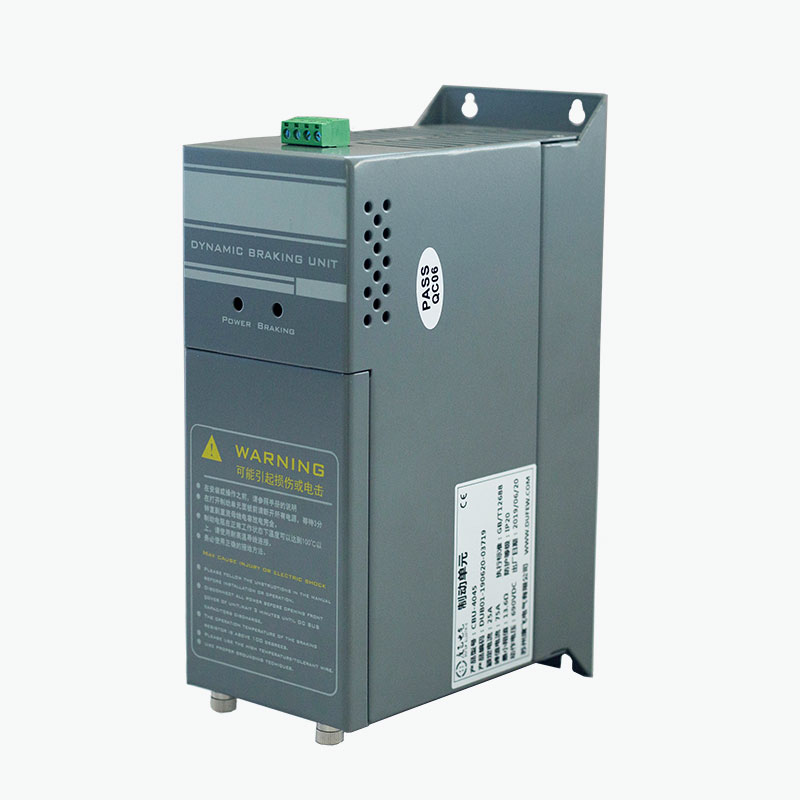

Dufew Elektrik'in CBU Serisi, uyumlu tahrik sistemlerindeki harici dinamik frenleme uygulamaları için tasarlanmıştır. Konfigürasyonu sistem voltajına, frenleme gereksinimlerine, direnç özelliklerine ve kurulum koşullarına göre seçilebilir.
Çalışma prensibi DC bara gerilimi izlemeye ve hızlı elektronik anahtarlamaya dayanır. CBU Serisinde, IGBT tabanlı bir anahtarlama devresi, voltaj yapılandırılmış frenleme eşiğine ulaştığında otomatik olarak yanıt verir.
Bu işlem frenleme sırasında gerektiği kadar tekrarlanır. Temel voltaj izleme için ayrı bir harici denetleyici gerektirmeden DC bara voltajının kontrol edilmesine yardımcı olur.
İlgili ekipmanlar hakkında daha fazla bilgi için Dufew Electric'in fren ünitesi çözümlerini ve endüstriyel güç elektroniği ürünlerini inceleyin.
Düzgün seçilmiş bir fren kıyıcı, özellikle sık duruşlar, yüksek atalet veya büyük yüklerin olduğu uygulamalarda dinamik frenleme sisteminin performansını artırabilir.
Gerçek performans sürücüye, motor ataletine, fren direncine, rejeneratif enerjiye, fren frekansına, görev döngüsüne ve kurulum ortamına bağlıdır. Bu nedenle kıyıcı, izole edilmiş bir bileşen olarak değil, komple bir fren sisteminin parçası olarak seçilmelidir.
Teknik özellikler, bir fren kıyıcının belirli bir VFD kurulumu için uygun olup olmadığını belirler. Aşağıdaki tablo Dufew Electric'in CBU Serisi için yayınlanan referans parametrelerini özetlemektedir.
| Parametre | Referans Şartnamesi | Mühendislik Değerlendirmesi |
|---|---|---|
| Sürücü sistemi voltajı | 220V, 380V ve 690V AC sınıfları | Uyumlu sürücü ve DC veri yolu konfigürasyonuyla eşleşmelidir. |
| 220V sınıfı frenleme voltajı | DC 340/360/380/400/420V ±10V | Uyumlu konfigürasyonlar için seçilebilir eşikler. |
| 380V sınıfı frenleme gerilimi | DC 630/660/690/730/760V ±10V | Seçilen sürücü ve kıyıcı modeliyle eşleştirilmelidir. |
| 690V sınıfı frenleme voltajı | DC1140V ±10V | Sistem uyumluluğunun onaylanmasını gerektirir. |
| Kontrol yöntemi | Otomatik DC bara gerilimi izleme | Rejeneratif çalışma sırasında otomatik geçişi etkinleştirir. |
| Paralel yanıt | ≤1 ms | Uyumlu paralel konfigürasyonlar için referans yanıt spesifikasyonu. |
| Fan başlangıç sıcaklığı | Yaklaşık 45°C | Geçerli çalışma koşulları altında termal yönetimi destekler. |
| Aşırı sıcaklık koruması | Yaklaşık 85°C | Termal koruma eşiği sağlar. |
| Koruma derecesi | Yapılandırmaya bağlı olarak IP20 veya üstü | Belirli modelin muhafaza derecelendirmesini doğrulayın. |
| Geçerli standart | GB/T 12668 | Seçilen ürün için geçerli gereksinimleri ve belgeleri onaylayın. |
Not: Bunlar referans özelliklerdir; her modelin listelenen her ayarı desteklediğini garanti etmez. Sipariş vermeden veya kurulumdan önce son modeli, fren voltajını, elektrik değerlerini ve koruma işlevlerini ürün belgelerine bakarak onaylayın.
Bir fren kıyıcının seçilmesi, nominal değerinin motor gücüyle eşleştirilmesinden daha fazlasını gerektirir. Rejeneratif enerji ve termal yükleme, çalıştırılan ekipmana ve çalışma döngüsüne göre önemli ölçüde değişiklik gösterir.
VFD'nin nominal giriş voltajını ve DC bara özelliklerini tanımlayın. Uyumlu bir kıyıcı voltaj sınıfı seçin ve seçilen frenleme eşiğinin sürücünün izin verilen çalışma aralığına uygun olduğunu doğrulayın.
Yüksek ataletli yükler, yavaşladığında önemli miktarda rejeneratif enerji üretebilir. Daha kısa durma süreleri, gereken anlık frenleme gücünü artırabilir. Santrifüjler, yük asansörleri ve yüksek hızlı makineler gibi uygulamalara özel dikkat gösterilmesi gerekmektedir.
Direncin direnç değeri, güç değeri, darbe-enerji kapasitesi ve görev döngüsü VFD ve kıyıcı ile uyumlu olmalıdır. Uygun olmayan bir direnç aşırı akıma, aşırı ısınmaya veya yetersiz fren performansına neden olabilir.
Birkaç saniyede bir duran bir makinenin, yalnızca ara sıra duran bir makineden farklı termal gereksinimleri vardır. Sık frenleme, direnç ve anahtarlama devresi tarafından üretilen ortalama ısıyı artırabilir.
Ortam sıcaklığı, muhafaza havalandırması, montaj açıklığı ve hava akışı termal performansı etkiler. Seçilen ekipman, üreticinin kablolama ve havalandırma gereksinimlerine göre kurulmalıdır.
Aşağıdaki kontrol listesi teknik bir soruşturmanın hazırlanmasına yardımcı olabilir:
Fren kıyıcıları, motorun yavaşlama, indirme veya diğer rejeneratif çalışma koşulları sırasında enerjiyi geri getirdiği tahrik sistemlerinde kullanışlıdır. Tipik uygulamalar şunları içerir:
Her uygulama harici bir fren kıyıcı gerektirmez. Karar, VFD'nin yerleşik frenleme kapasitesine, gerekli durma süresine, yük özelliklerine ve rejeneratif çalışma sıklığına bağlıdır.
Bu bileşenler birlikte çalışsalar da farklı işlevleri yerine getirirler. Bu ayrımı anlamak mühendislerin uyumlu bir dinamik fren sistemi seçmesine yardımcı olur.
| Bileşen | Birincil İşlev | Seçim Odağı |
|---|---|---|
| Fren kıyıcı | Fren devresini DC bara voltajına göre anahtarlar. | Gerilim sınıfı, anahtarlama kapasitesi, koruma ve frenleme gereksinimleri. |
| Frenleme direnci | Yenilenen elektrik enerjisini ısıya dönüştürür. | Direnç, güç derecesi, darbe-enerji kapasitesi ve görev döngüsü. |
| VFD DC veriyolu | Fren devresine elektrik bağlantısını sağlar. | Gerilim sınırları, terminal uyumluluğu ve sürücü özellikleri. |
Bir fren kıyıcı rejeneratif enerjiyi tek başına dağıtamaz. Direnç enerjiyi emerken anahtarlama yolunu kontrol eder. Her ikisinin de sürücüyle ve amaçlanan çalışma koşullarıyla uyumlu olması gerekir.
Daha geniş bir elektrik çözümü gerektiren uygulamalar için Dufew Electric ayrıca endüstriyel tahrik ve güç kontrol sistemlerine yönelik ilgili güç elektroniği bileşenleri de sunmaktadır.
Doğru kurulum, güvenli çalışmayı, etkili soğutmayı ve tutarlı frenleme performansını desteklemeye yardımcı olur. Devreye almadan önce kalifiye elektrik personeli aşağıdakileri doğrulamalıdır:
Rutin bakım sırasında gevşek bağlantılar, birikmiş toz, kısıtlı hava akışı, aşırı ısınma belirtileri ve anormal direnç hasarı olup olmadığını kontrol edin. DC barasını içeren herhangi bir test veya bakım, üreticinin güvenlik talimatlarına uygun olmalıdır. Sürücü güç kaynağından izole edilmeli ve çalışma başlamadan önce DC barasının deşarj olduğu doğrulanmalıdır.
Kurulum ve bakım, geçerli elektrik güvenliği gereksinimlerine uygun olmalıdır. Makinenin gerekli mekanik veya güvenlik dereceli fren sisteminin yerine fren kıyıcıya güvenmeyin.
Ana amacı, yavaşlama veya revizyon işlemi sırasında VFD'nin DC barasına geri dönen rejeneratif enerjiyi kontrol etmektir. Aşırı DC bara voltajının önlenmesine yardımcı olmak için fazla enerjiyi uyumlu bir frenleme direncine aktarır.
Hayır. Direnç elektrik enerjisini ısıya dönüştürürken kıyıcı frenleme devresinin ne zaman çalıştığını kontrol eder. Tamamlayıcı işlevleri yerine getirirler ve doğru şekilde eşleştirilmeleri gerekir.
Hayır. Bazı sürücüler, amaçlanan yükler için yeterli dahili frenleme kapasitesine sahiptir. Rejeneratif enerji, frenleme frekansı veya gerekli yavaşlama dahili devrenin kapasitesini aştığında harici bir kıyıcıya ihtiyaç duyulabilir.
Yayınlanan ürün bilgileri, uyumlu 220V, 380V ve 690V sürücü sistemlerine yönelik yapılandırmaları tanımlar. Tam model ve frenleme voltajı, sürücünün DC bara spesifikasyonlarına göre doğrulanmalıdır.
Tek bir ünitenin gerekli frenleme kapasitesini karşılayamadığı durumlarda uyumlu üniteler paralel olarak bağlanabilir ve ürün tasarımı bu düzenlemeyi destekler. Tüm sistem için kablolama, direnç konfigürasyonu, anahtarlama koordinasyonu ve termal gereksinimler doğrulanmalıdır.
Seçim, sürücünün direnç sınırlarına, frenleme gücüne, frenleme döngüsü başına enerjiye, çalışma frekansına ve görev döngüsüne bağlıdır. Direnç aynı zamanda kıyıcının elektriksel değerleri ve kurulum koşullarıyla da uyumlu olmalıdır.
VFD modelini, sistem voltajını, motor gücünü, yük tipini, yavaşlama süresini, fren frekansını, direnç özelliklerini, görev döngüsünü ve kurulum koşullarını sağlayın. Bu ayrıntılar tedarikçinin uygun modeli ve konfigürasyonu değerlendirmesine yardımcı olur.
Düzgün seçilmiş bir fren kıyıcı, rejeneratif enerjinin yönetilmesine, DC bara voltajı yükselişinin kontrol edilmesine ve endüstriyel tahrik sistemlerinde güvenilir dinamik frenlemenin desteklenmesine yardımcı olur. Etkinliği kıyıcının, frenleme direncinin, sürücü voltajının, yük özelliklerinin ve termal gerekliliklerin uygulamayla eşleştirilmesine bağlıdır.
Dufew Elektrik'in CBU Serisi, uyumlu 220V, 380V ve 690V sürücü sistemleri için, elektrik değerlerine ve çalışma koşullarına dayalı model seçimiyle fren kıyıcı seçenekleri sunar. Projeniz ister asansörleri, vinçleri, konveyörleri, santrifüjleri veya diğer endüstriyel makineleri içeriyor olsun, uygun bir frenleme çözümü için spesifikasyonların dikkatli bir şekilde incelenmesi şarttır.
