Dirençler, frenleme üniteleri, reaktörler, güç filtreleri ve transformatörleri içeren, farklı uygulama gereksinimlerini karşılamak için tam özelleştirme seçeneklerine sahip kapsamlı bir portföy sunuyoruz.

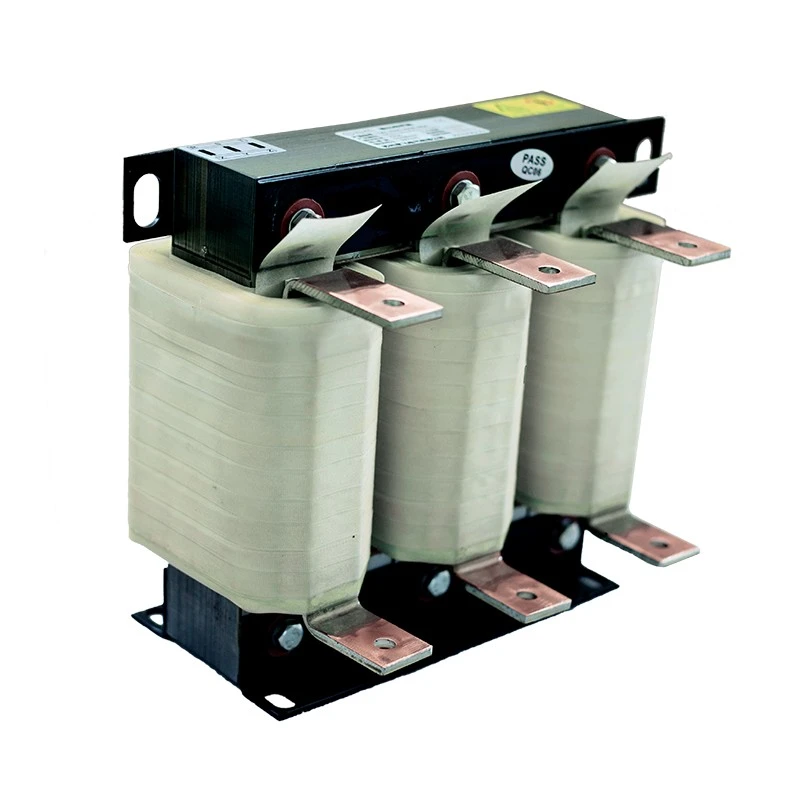

Dufew Elektrik Çıkış Reaktörü, güç aktarım kalitesini artırmak ve motor sistemlerini yüksek frekanslı anahtarlama stresinden korumak için VFD çıkış terminalleri ile motor arasına monte edilmiştir.
VFD'lerden gelen PWM çıkış voltajının hızlı anahtarlama özellikleri, yüksek dv/dt gerilimi, yansıyan voltaj dalgaları, harmonik akımlar ve ek kablo şarj akımı üretebilir. İnvertör ile motor arasında uzun kablolar kullanıldığında bu etkiler daha ciddi hale gelir.
Çıkış devresine uygun empedans ekleyerek reaktör, voltaj dalga formlarının düzgünleşmesine, motor terminali voltaj artışlarının azaltılmasına, izolasyon stresinin azaltılmasına ve endüstriyel tahrik sistemlerinin güvenilirliğinin arttırılmasına yardımcı olur.
Dufew reaktörleri, sürekli endüstriyel çalışma altında istikrarlı performans sağlamak için düşük kayıplı silikon çelik çekirdekler, yüksek sıcaklık yalıtım malzemeleri ve optimize edilmiş sargı yapıları kullanır.
İnverter ile motor arasındaki kablo çok uzun olduğunda, kablonun dağıtılmış kapasitansı ek şarj akımı üretir.
Uygun koruma olmadan bu durum aşağıdakilere neden olabilir:
- VFD aşırı akım alarmları
- Kararsız motor çalışması
- Artan invertör çıkış gerilimi
- Azaltılmış sistem güvenilirliği
VFD Çıkış Reaktörü, özellikle motorun invertör kabininden uzağa monte edildiği uygulamalar için kapasitif şarj akımını azaltır ve sistem kararlılığını artırır.
Reaktör, VFD tarafından üretilen yüksek frekanslı PWM voltaj değişikliklerinin etkisini azaltarak, sürekli çalışma sırasında motor yalıtımının korunmasına yardımcı olur.
Motor sargılarındaki gerilim stresini azaltır, yalıtımın eskimesini azaltır ve motorun servis ömrünü uzatır. Bu, özellikle zorlu endüstriyel uygulamalarda genel sistem güvenilirliğinin artırılmasına yardımcı olur.
Motorlar VFD kabinlerinden uzağa monte edildiğinde uzun kablolar şarj akımını artırabilir ve yansıyan voltaj etkilerine neden olabilir.
Reaktör, mevcut dalga biçimi kalitesini iyileştirerek ve voltaj dalgalanmalarını sınırlandırarak bu etkilerin azaltılmasına yardımcı olur. Kararlı motor çalışmasını korurken daha uzun kablo iletim mesafelerini destekler.
Optimize edilmiş endüktif tasarım, VFD işlemi sırasında üretilen yüksek frekanslı harmonik bileşenlerin bastırılmasına yardımcı olur.
Ayrıca motor elektromanyetik gürültüsünü, kaçak akımı ve yakındaki otomasyon ve kontrol ekipmanıyla olası girişimi azaltarak daha istikrarlı bir çalışma ortamı yaratır.
Reaktör, soğuk haddelenmiş silikon çelik çekirdekli, F Sınıfı izolasyon sistemli, vakumlu emdirme prosesli, bakır veya alüminyum sargı seçenekleriyle üretilmektedir.
Bu sağlam yapı, uzun süreli endüstriyel operasyon için istikrarlı endüktans, azaltılmış titreşim ve güvenilir termal performans sağlar.
Simetrik üç fazlı çekirdek yapısı, tüm sargılarda dengeli manyetik performans sağlar.
Sabit endüktans özelliklerini korurken manyetik kayıpların azaltılmasına yardımcı olur ve VFD çalışması sırasında tutarlı elektriksel performans sağlar.
Reaktör, çeşitli kurulum gereksinimlerini karşılamak için IP00 açık yapıları ve IP20 koruma muhafazaları dahil olmak üzere farklı konfigürasyonlarda mevcuttur.
Hem dikey hem de yatay kurulum yöntemlerini destekler. Kabin alanına, montaj koşullarına ve özel uygulama ihtiyaçlarına uyacak şekilde özelleştirilmiş boyutlar mevcuttur.
Dufew reaktör çözümleri, motor korumasının ve stabil VFD çalışmasının gerekli olduğu endüstriyel uygulamalarda yaygın olarak kullanılmaktadır.
Tipik uygulamalar şunları içerir:
- Güç stabilitesini iyileştirmek ve motorlardaki elektriksel stresi azaltmak için değişken frekanslı tahrik sistemleri.
- Güvenilir sürekli çalışma gerektiren endüstriyel motor kontrol kabinleri, pompalar ve fanlar.
- Zorlu çalışma koşullarında kullanılan vinçler ve kaldırma ekipmanları, madencilik makineleri ve liman ekipmanları.
- İstikrarlı ve verimli üretim süreçleri için haddehaneler, enjeksiyonlu kalıplama makineleri ve tekstil makineleri.
- Güvenilir güç performansının önemli olduğu otomatik üretim hatları ve yenilenebilir enerji ekipmanları.
| Başvuru Durumu | Tavsiye |
|---|---|
| Motor kablo uzunluğu 50 metreyi aşıyor | Tavsiye edilen |
| Motor izolasyon koruması gerekli | Tavsiye edilen |
| Motor gürültüsünün azaltılması gerekiyor | Tavsiye edilen |
| Yüksek frekanslı girişim sensörleri etkiler | Tavsiye edilen |
| Sık hızlanma ve yavaşlama | Tavsiye edilen |
Uygun performansı ve güvenilir çalışmayı sağlamak için reaktör seçimi VFD parametrelerine, kablo koşullarına ve motor gereksinimlerine göre yapılmalıdır.
Seçimde aşağıdaki gibi temel faktörler dikkate alınmalıdır:
- Nominal gerilim ve çıkış akımı
- Motor gücü ve çalışma frekansı
Kablo özellikleri ve kurulum koşulları da reaktör seçimini etkiler:
- Kablo uzunluğu ve kablo tipi
- Kurulum ortamı
- Dağıtılmış kapasitans
Motor yalıtımı ve çalışma koşulları, aşağıdakiler dahil olmak üzere uygun reaktör çözümüne uyacak şekilde değerlendirilmelidir:
- Yalıtım sınıfı
- Çalışma durumu
- Koruma gereksinimleri
Dufew, farklı endüstriyel uygulamalara ve sistem gereksinimlerine göre özelleştirilmiş reaktör tasarımları sunmaktadır.
CAL-4321-0250-EISA
| Kod | Tanım |
|---|---|
| KAL | AC Reaktör Serisi |
| 4 | Gerilim Seviyesi |
| 3 | Üç Fazlı |
| 2 | Çıkış Reaktörü Tipi |
| 1 | Gerilim Düşümü |
| 0250 | Nominal Akım |
| EI | Çekirdek Yapı |
| S | Kurulum Türü |
| A | Alüminyum Sargı |
| Parametre | Şartname |
|---|---|
| Ürün Tipi | VFD Çıkış Reaktörü |
| Nominal Gerilim | 220VAC / 380VAC / 690VAC / 1140VAC |
| Sıklık | 50Hz / 60Hz |
| Nominal Akım | 5A - 3800A |
| Gerilim Düşümü | %0,5 / %1 / %2 / %4 |
| Aşırı Yük Kapasitesi | 60 saniye boyunca nominal akımın 1,5 katı |
| Dielektrik Dayanımı | 3000VAC / 50Hz / 1Dakika |
| Yalıtım Direnci | ≥100MΩ |
| Koruma Sınıfı | IP00 / IP20 |
| Yalıtım Sınıfı | F Sınıfı (155°C) |
| Gürültü Seviyesi | ≤65dB |
| Servis Ömrü | ≥15 yıl |
Dufew Electric, endüstriyel güç bileşenleri ve özelleştirilmiş reaktör çözümlerinde uzmanlaşmıştır.
Her Çıkış Reaktörü aşağıdakileri içeren kontrollü işlemlerle üretilir:
- Çekirdek imalat denetimi
- Sarma proses kontrolü
- Yüksek gerilim dayanım testi
- Yalıtım direnci testi
- Sıcaklık artışı denetimi
- Elektriksel performans doğrulaması
Ürünler aşağıdakilerle birlikte temin edilebilir:
- ISO kalite yönetim sistemine uygunluk
- CE sertifikalı ürünler
- Özelleştirilmiş teknik belgeler
Sevkiyattan önce her reaktör, güvenilir kurulum ve işletimin sağlanması için müşteri spesifikasyonlarına göre denetlenir.
Endüstriyel reaktörler, ağırlıkları ve elektromanyetik bileşenleri nedeniyle uluslararası nakliye sırasında güvenilir korumaya ihtiyaç duyarlar.
Dufew şunları sağlar:
| Taşıma Yöntemi | Başvuru |
|---|---|
| Deniz Taşımacılığı | Büyük endüstriyel siparişler ve komple ekipman projeleri |
| Hava Taşımacılığı | Numune ve acil teslimat gereksinimleri |
| Kara Taşımacılığı | Bölgesel endüstriyel teslimat |
Ambalaj özellikleri:
- Neme dayanıklı koruma
- Darbeye dayanıklı sabitleme
- Standart ahşap kasaları ihraç edin
- Ürün boyutuna ve ağırlığına göre özelleştirilmiş ambalaj
Çıkış dalga biçimi kalitesini artırmak ve motor tarafındaki elektrik stresini azaltmak için VFD çıkış terminalleri ile motor arasına monte edilir.
Genellikle uzun kablo uygulamaları, motor izolasyon koruması ve voltaj yükselmelerinden, gürültüden veya parazitten etkilenen sistemler için kullanılır.
Hayır. Giriş tarafı ve motor tarafı bileşenleri farklı işlevlere sahiptir. Biri güç kaynağı korumasına odaklanırken diğeri motor tarafı performansını artırır.
Evet. Dufew voltaj, akım, kurulum gereksinimleri ve çalışma ortamına göre özelleştirilmiş çözümler sunar.
Dufew Electric, profesyonel üretim kapasitesi, özelleştirilmiş mühendislik desteği ve sıkı kalite kontrolü ile endüstriyel VFD uygulamaları için güvenilir reaktör çözümleri sunmaktadır.
Dufew, motor korumasından uzun mesafe sürücü uygulamalarına kadar müşterilerin ekipman güvenilirliğini artırmasına, bakım maliyetlerini azaltmasına ve istikrarlı çalışma elde etmesine yardımcı olur.
