Dirençler, frenleme üniteleri, reaktörler, güç filtreleri ve transformatörleri içeren, farklı uygulama gereksinimlerini karşılamak için tam özelleştirme seçeneklerine sahip kapsamlı bir portföy sunuyoruz.

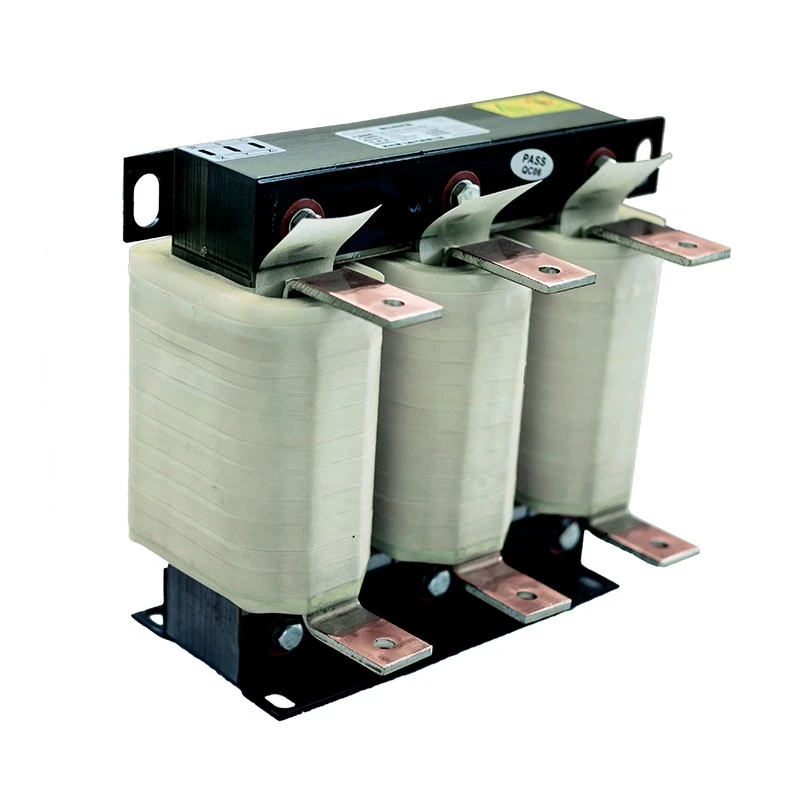

Dufew Electric AC Hat Reaktörü, kontrollü empedans sağlamak, akım akışını dengelemeye ve genel elektrik ortamını iyileştirmeye yardımcı olmak için AC güç kaynağı ile VFD giriş terminalleri arasına monte edilmiştir.
Reaktör, VFD doğrultucu devreleri tarafından üretilen harmonik akımın azaltılmasına, ani akım değişikliklerinin sınırlandırılmasına, invertör giriş bileşenlerinin korunmasına ve genel güç sistemi güvenilirliğinin artırılmasına yardımcı olur.
Modern değişken frekanslı sürücüler (VFD'ler), motor hızını kontrol etmek ve enerji verimliliğini artırmak için yüksek hızlı anahtarlama teknolojisini kullanır. Ancak anahtarlama işlemi ve doğrusal olmayan giriş özellikleri, güç sisteminde elektriksel bozulmalara neden olabilir.
Uygun giriş koruması olmadan, VFD sistemleri harmonik akım bozulması, giriş akımında ani yükselmeler, voltaj dalgalanmaları, elektriksel girişim ve invertör bileşenlerinde artan stresle karşılaşabilir.
Bu sorunlar, elektrikli ekipmanın aşırı ısınmasına, invertörün hizmet ömrünün azalmasına, DC bara kapasitörlerinin hasar görmesine, dengesiz motor çalışmasına ve beklenmeyen ekipman arızasına neden olabilir.
VFD giriş redresörleri, özellikle birden fazla invertör sistemi çalıştıran tesislerde, elektrik ağını etkileyen harmonik akımlar üretebilmektedir.
Giriş devresine empedans ekleyerek harmonik etkiyi azaltır, güç kalitesinin iyileştirilmesine ve daha istikrarlı bir elektrik ortamının korunmasına yardımcı olur.
Faydaları şunları içerir:
- Güç kaynağına azaltılmış harmonik geri besleme
- Geliştirilmiş voltaj dalga biçimi kararlılığı
- Elektrikli ekipmanlar arasındaki parazitin azaltılması
- Güç kapasitörleri ve transformatörleri için daha iyi koruma
Birden fazla değişken hızlı sürücüye sahip fabrikalar için daha güvenilir ve istikrarlı bir güç sistemi oluşturulmasına yardımcı olur.
Motorun başlatılması, hızlanması, yük değişiklikleri veya dengesiz güç koşulları sırasında aşırı akım etkisi meydana gelebilir ve invertör bileşenlerini etkileyebilir.
Reaktör, giriş dalgalanma akımını sınırlayarak, doğrultucu köprüler üzerindeki gerilimi azaltarak, invertör DC bara bileşenlerini koruyarak ve uzun vadeli VFD güvenilirliğini artırarak elektrik stresinin azaltılmasına yardımcı olur.
Özellikle yüksek kısa devre kapasiteli veya düşük empedanslı transformatörlere sahip endüstriyel güç sistemleri için uygundur.
Endüstriyel ortamlar, değişen yükler ve zorlu çalışma koşulları altında sürekli çalışabilen elektrikli bileşenlere ihtiyaç duyar.
Dufew Electric AC Hat Reaktörü, istikrarlı endüktans performansı, daha düşük sıcaklık artışı, azaltılmış elektromanyetik titreşim ve güvenilir uzun süreli çalışma elde etmek için optimize edilmiş elektromanyetik tasarım ve yalıtım teknolojisini benimser.
Reaktör, manyetik kayıpları azaltmak ve sürekli çalışma sırasında istikrarlı endüktans performansını korumak için yüksek kaliteli soğuk haddelenmiş silikon çelik çekirdek malzemeleri kullanıyor.
Bu tasarım şunları sağlar:
- Daha düşük enerji kaybı ve geliştirilmiş çalışma verimliliği
- Sürekli yük koşullarında daha iyi termal performans
- Kararlı elektriksel özellikler
- Uzun süreli endüstriyel operasyon için güvenilir performans
Dufew Electric, farklı akım gereksinimlerine dayanarak çeşitli endüstriyel uygulamalarda güvenilir elektrik performansı sağlamak için optimize edilmiş sargı yapıları sağlar.
Sarma tasarımı özellikleri:
- Farklı uygulama ihtiyaçlarına yönelik bakır veya alüminyum sarım seçenekleri
- Zorlu çalışma koşullarını desteklemek için yüksek akım iletken tasarımı
- Geliştirilmiş ısı dağıtma performansı
- Çalışma sırasında azaltılmış sargı sıcaklığı artışı
Bu optimize edilmiş yapı, reaktörün istikrarlı ve verimli çalışmasını sürdürürken farklı endüstriyel akım gereksinimlerini karşılamasına olanak tanır.
Sargı düzeneği, vakumlu emprenye ve yüksek sıcaklıkta kürleme yoluyla işlenerek yalıtım performansı artırılır ve genel mekanik mukavemet artırılır.
Süreç iyileşir:
- Daha güvenli çalışma için yalıtım gücü
- Titreşim koşulları altında mekanik stabilite
- Titreşime ve çevresel etkilere karşı dayanıklılık
- Uzun süreli çalışma dayanıklılığı
Bu üretim süreci, endüstriyel ortamlarda güvenilir performansın ve uzun servis ömrünün korunmasına yardımcı olur.
Doğru AC Hat Reaktörünün seçilmesi, reaktör parametrelerinin VFD sistemiyle eşleştirilmesini gerektirir.
Dufew Electric aşağıdaki faktörleri değerlendirir:
| Seçim Parametresi | Tasarımın Dikkate Alınması |
|---|---|
| VFD Gerilimi | Yalıtım seviyesini ve reaktör konfigürasyonunu belirler |
| Nominal Akım | İletken boyutunu ve termal tasarımı belirler |
| Motor Gücü | Reaktör kapasitesi seçimini etkiler |
| Gerilim Düşümü | Empedans gereksinimlerini belirler |
| Çalışma Frekansı | Elektromanyetik tasarımı etkiler |
| Kurulum Ortamı | Koruma ve montaj yapısını belirler |
Teklif vermeden önce müşteriler şunları sağlamalıdır:
- VFD anma gücü
- Giriş voltajı
- Nominal akım
- Gerekli voltaj düşüşü
- Kurulum koşulları
- Çalışma ortamı
| Öğe | AC Hat Reaktörü | Çıkış Reaktörü |
|---|---|---|
| Kurulum Konumu | Güç kaynağı ile VFD girişi arasında | VFD çıkışı ile motor arasında |
| Ana Fonksiyon | Giriş harmoniklerini ve aşırı akımı azaltın | Motor yalıtımını koruyun ve çıkış dalga biçimi stresini azaltın |
| Ana Uygulama | Güç kalitesinin iyileştirilmesi | Uzun kablolu motor koruması |
| Tipik Kullanıcılar | Endüstriyel VFD sistemleri | Uzun mesafe kablo bağlantılı motorlar |
Dufew Electric, sistem gereksinimlerine göre hem giriş hem de çıkış reaktörü çözümleri sunmaktadır.
Farklı endüstriyel sistemler, farklı elektrik konfigürasyonları ve kurulum yöntemleri gerektirir. Dufew Electric, uygulama gereksinimlerine göre özelleştirilmiş reaktör çözümleri sunarak müşterilerin güvenilir performans elde etmesine ve çeşitli endüstriyel kontrol sistemlerine kusursuz entegrasyon sağlamasına yardımcı olur.
Reaktör, farklı güç sistemi gereksinimlerini karşılamak için nominal voltaj, nominal akım, voltaj düşüş yüzdesi ve çalışma frekansı dahil olmak üzere temel elektrik parametrelerine göre özelleştirilebilir.
Farklı kabin düzenlerine ve kurulum ortamlarına uyum sağlamak için Dufew reaktörleri, kabin kurulumu, bağımsız kurulum, dikey montaj ve yatay montaj dahil olmak üzere birden fazla kurulum seçeneğini destekler.
Özel uygulama koşullarına ve mevcut gereksinimlere göre müşteriler, bakır sargı veya alüminyum sargı dahil olmak üzere uygun sargı malzemelerini seçebilirler.
Esnek konfigürasyon seçenekleri ve özelleştirilmiş tasarımlarla Dufew reaktörleri, istikrarlı ve güvenilir çalışmayı sürdürürken farklı endüstriyel kontrol sistemlerine entegre edilebilir.
Dufew Elektrikli AC Hat Reaktörü, gelişmiş VFD güç kalitesi ve elektriksel koruma gerektiren endüstriyel sistemlerde yaygın olarak kullanılmaktadır.
| Başvuru | Tipik Ekipman | Ana Faydalar |
|---|---|---|
| Endüstriyel Otomasyon | CNC makineleri, üretim hatları, servo sistemler | Geliştirilmiş elektriksel stabilite |
| Motor Sürücü Sistemleri | Pompalar, fanlar, kompresörler, konveyörler | Daha az invertör gerilimi |
| Ağır Ekipman | Vinçler, asansörler, kaldırma sistemleri | Değişen yükler altında güvenilir çalışma |
| İmalat Sanayi | Haddehaneler, işleme ekipmanları | Geliştirilmiş güç kalitesi |
| Yenilenebilir Enerji Sistemleri | İnvertör sistemleri, enerji depolama ekipmanları | Kararlı güç dönüşümü |
| Parametre | Şartname |
|---|---|
| Ürün Tipi | AC Hat Reaktörü |
| Nominal Gerilim | 220VAC / 380VAC / 690VAC / 1140VAC |
| Çalışma Frekansı | 50Hz / 60Hz / 500Hz'e kadar |
| Nominal Akım | 5A - 3800A |
| Gerilim Düşümü | %0,5 / %1 / %2 / %4 |
| Aşırı Yük Yeteneği | 60 saniye boyunca nominal akımın 1,5 katı |
| Dielektrik Dayanımı | 3000VAC / 50Hz / 5mA / 1Dakika |
| Yalıtım Direnci | ≥100MΩ (1000VDC) |
| Koruma Sınıfı | IP00 / IP20 |
| Yalıtım Sınıfı | T40/F (155°C) |
| Alev Geciktirici Sınıf | UL94V-2 |
| Gürültü Seviyesi | ≤65dB |
| Servis Ömrü | ≥15 yıl |
| Standartlar | IEC289:1987 / GB10229-88 / JB9644-1999 |
Örnek: CAL-4312-0250-EISA
| Kod | Tanım |
|---|---|
| KAL | AC Hat Reaktörü |
| 4 | Gerilim Seviyesi (2=220V, 4=380V, 6=690V) |
| 3 | Faz Numarası |
| 1 | Reaktör Tipi |
| 2 | Gerilim Düşümü |
| 0250 | Nominal Akım |
| EI | Çekirdek Yapı |
| S | Kurulum Yapısı |
| A | Sargı Malzemesi |
Dufew Electric, teslimattan önce güvenilir çalışmayı sağlamak için elektriksel ve yapısal denetimler gerçekleştirir.
Test şunları içerir:
| Test Öğesi | Gereklilik |
|---|---|
| Yalıtım Direnci Testi | ≥100MΩ |
| Dielektrik Dayanım Testi | 3000VAC |
| Sıcaklık Artışı Testi | Nominal yüke göre |
| Elektriksel Parametre Doğrulaması | Endüktans ve akım onayı |
| Görünüm Denetimi | Çekirdek, sargı, terminal muayenesi |
Dufew Electric, güç elektroniği bileşenleri ve özelleştirilmiş elektrik çözümleri konusunda uzmanlaşarak çeşitli endüstriyel uygulamalar için güvenilir AC Hat Reaktörleri sağlar.
Entegre üretim yetenekleriyle Dufew, çekirdek işleme ve bobin üretiminden son montaj ve kalite kontrolüne kadar önemli üretim süreçlerini yönetiyor.
Üretim süreci, kararlı elektromanyetik özellikleri sağlamak için silikon çelik kesimi, çekirdek montajı ve manyetik performans denetimini içerir.
Dufew, ürün güvenilirliğini ve dayanıklılığını artırmak için profesyonel yalıtım işlemi ve vakumlu emprenye işlemleriyle bakır ve alüminyum sarma seçenekleri sunar.
Nihai üretim, her reaktörün gerekli performans standartlarını karşıladığından emin olmak için terminal kurulumunu, elektrik testini ve kalite kontrolünü içerir.
Bu entegre üretim kapasitesi, Dufew Electric'in farklı endüstriyel uygulamalar için hem standart AC Hat Reaktörleri hem de özelleştirilmiş çözümler sunmasına olanak tanır.
Dufew Electric, hizmet ömrü boyunca tutarlı ürün performansı ve güvenilir çalışma sağlamak için yapılandırılmış kalite yönetimi prosedürlerini takip eder.
Mevcut kalite belgeleri şunları içerir:
- ISO Kalite Yönetim Sistemi Belgelendirmesi
-CE Sertifikası
- Ürün Test Raporları
Müşteri proje gereksinimlerine göre teknik belgeler ve denetim kayıtları sağlanabilir.
AC Hat Reaktörleri taşıma sırasında neme, titreşime ve mekanik darbelere karşı koruma gerektirir.
Dufew Electric şunları sağlar:
- İhracat standardında ambalaj
- Nem koruması
- Güçlendirilmiş iç sabitleme
- Ürün tanımlama etiketleri
Sevkiyattan önce mühendisler şunları onaylar:
- Ürün özellikleri
- Ağırlık ve boyutlar
- Kurulum gereksinimleri
- Teslimat gereksinimleri
Uygulama sistemiyle uyumluluğu sağlamak için VFD güç değerine, giriş voltajına, nominal akıma ve gerekli voltaj düşüşüne göre uygun reaktörü seçin.
Kurulumdan önce, reaktörün çalışmaya hazır olduğundan emin olmak için çekirdek durumu, sargı görünümü ve terminal bağlantıları dahil olmak üzere ürünün durumunu dikkatlice kontrol edin.
Standart bağlantı yöntemi:
Güç Kaynağı → AC Hat Reaktörü → VFD Girişi
Reaktör, ısı dağıtımı ve gelecekteki bakım için yeterli alana sahip, iyi havalandırılan bir alana kurulmalıdır.
Elektrik bağlantısı sırasında, güvenli ve güvenilir çalışmayı sürdürmek için doğru kablolama, güvenli terminal bağlantıları ve uygun topraklama olduğundan emin olun.
Kurulumdan sonra çalışma gürültüsünü kontrol ederek, sıcaklık artışını izleyerek ve genel sistem performansını doğrulayarak bir çalışma testi gerçekleştirin.
Harmonik distorsiyonu azaltmak, akım dalgalanmalarını sınırlamak, güç kalitesini iyileştirmek ve invertör bileşenlerini elektriksel stresten korumak için değişken frekanslı sürücünün (VFD) giriş tarafına bir AC Hat Reaktörü takılıdır.
Her VFD uygulaması bir giriş reaktörü gerektirmez. Harmonik sorunu olan, güç kaynağının kararsız olduğu, sık akım dalgalanmalarının olduğu, çoklu invertör çalışmasının olduğu veya hassas elektrikli ekipmanların olduğu sistemler için önerilir.
Uygun voltaj düşüşü sistem güç kalitesi gereksinimlerine, harmonik koşullara, giriş özelliklerine ve çalışma ortamına bağlıdır. Dufew Electric, uygulama parametrelerini değerlendirir ve uygun bir konfigürasyon önerir.
Evet. VFD giriş tarafındaki akım etkisini ve elektrik stresini azaltarak sistem kararlılığının iyileştirilmesine ve invertör bileşenlerinin servis ömrünün uzatılmasına yardımcı olur.
Evet. Dufew Electric gerilim, akım, frekans, tesisat yapısı, sargı malzemesi ve diğer proje gereksinimlerine göre özelleştirilmiş çözümler sunmaktadır.
Müşteriler şunları sağlamalıdır:
- VFD güç değeri
- Giriş voltajı
- Nominal akım
- Gerekli voltaj düşüşü
- Kurulum ortamı
- Çalışma koşulları
Dufew Electric, gelişmiş VFD koruması, harmonik kontrol ve güç kalitesi yönetimine ihtiyaç duyan endüstriyel müşteriler için özelleştirilmiş AC Hat Reaktörü çözümleri sunmaktadır.
Profesyonel üretim yetenekleri, mühendislik desteği ve eksiksiz test prosedürleriyle Dufew Electric, müşterilerin endüstriyel tahrik sistemleri için güvenilir çözümler geliştirmesine yardımcı olur.
VFD parametrelerinizi ve uygulama gereksinimlerinizi Dufew Electric'e gönderin; mühendislerimiz çalışma koşullarınıza göre uygun bir konfigürasyon önerecektir.
