Dirençler, frenleme üniteleri, reaktörler, güç filtreleri ve transformatörleri içeren, farklı uygulama gereksinimlerini karşılamak için tam özelleştirme seçeneklerine sahip kapsamlı bir portföy sunuyoruz.
Endüstriyel değişken frekanslı sürücüler (VFD'ler), voltaj dalgalanmaları, elektrik dalgalanmaları ve doğrultucu devrelerin oluşturduğu harmonik girişimler dahil olmak üzere güç kalitesi sorunlarına karşı oldukça hassastır. Birden fazla sürücü aynı güç sisteminde çalıştığında aşırı harmonik akım ve geçici bozulmalar, invertör hatalarına, DC bara kapasitör hasarına, anormal alarmlara veya beklenmedik sistem kapanmalarına neden olabilir.

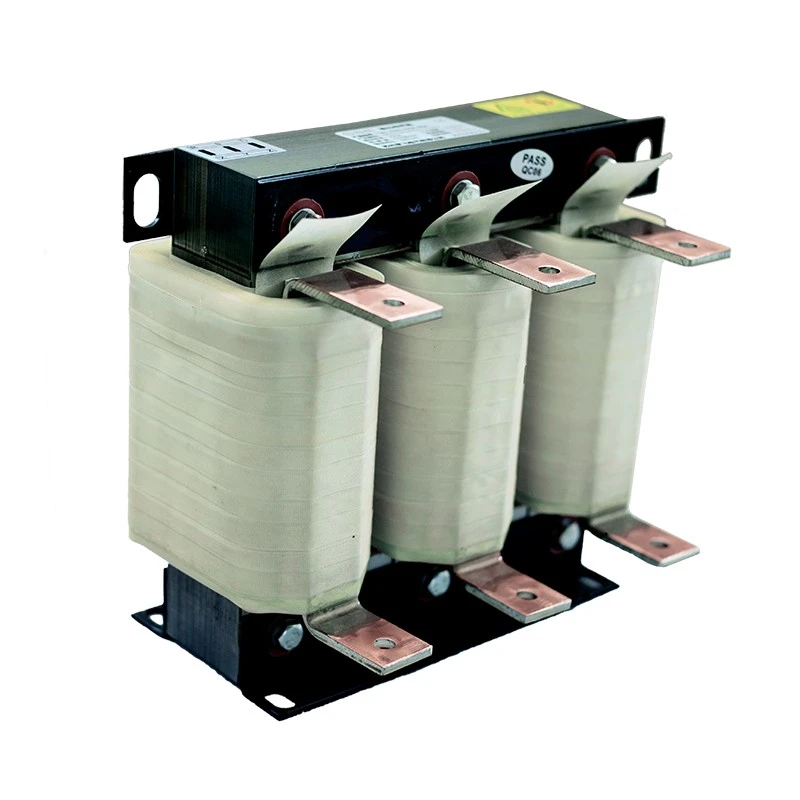

Dufew Elektrik Giriş Hattı Reaktörü çözümleri, AC güç kaynağı ile VFD giriş tarafı arasına seri olarak kurulur. Reaktör, güç devresine kontrollü empedans ekleyerek harmonik akımı sınırlandırır, başlatma ani akımını azaltır, voltaj kararlılığını artırır ve invertör bileşenlerinin servis ömrünü uzatır.
Reaktör, sürekli endüstriyel koşullar altında güvenilir çalışmayı sağlamak için düşük kayıplı soğuk haddelenmiş silikon çelik çekirdekler, yüksek sıcaklık yalıtım malzemeleri ve optimize edilmiş sargı yapıları kullanıyor. Yüksek akım uygulamaları için, kompakt tasarım, iyileştirilmiş ısı dağılımı ve istikrarlı elektrik performansı elde etmek için folyo sarma teknolojisi mevcuttur.
Birçok VFD arızası, invertör kusurlarından ziyade zayıf güç kalitesinden kaynaklanır. Giriş Hattı Reaktörünün kurulması, tahrik sistemlerinin elektriksel bozulmalardan korunmasına yardımcı olur ve genel ekipman güvenilirliğini artırır.
Çözülen yaygın sorunlar şunlardır:
- VFD başlatma sırasında yüksek giriş akımı dalgalanması
- Diyot düzeltmesinden kaynaklanan harmonik kirlilik
- Üç fazlı voltaj dengesizliği
- Sık invertör aşırı voltaj alarmları
- DC bara kapasitörü ve doğrultucu köprü hasarı
- Birden fazla VFD sistemi arasındaki girişim
Dufew Giriş Hattı Reaktörü, VFD doğrultucu devreleri tarafından üretilen harmonik akımı azaltır ve endüstriyel güç ağına harmonik geri beslemeyi en aza indirmeye yardımcı olur.
Dalga biçimi bozulmasını azaltarak, birden fazla VFD sisteminin uyumluluğunu artırarak ve güç faktörü düzeltme kapasitörleri ve hassas kontrol ekipmanı için daha iyi koruma sağlayarak güç kalitesini artırır.
During VFD startup, acceleration, or sudden load changes, electrical surges and current fluctuations may affect system stability.
Reaktör, başlatma ani akımını azaltmaya, geçici darbe akımını sınırlamaya, invertör doğrultucu bileşenlerini korumaya ve gelişmiş sistem güvenilirliği için DC bara aşırı voltaj risklerini azaltmaya yardımcı olur.
Dufew reaktörleri, düşük kayıplı soğuk haddelenmiş silikon çelik çekirdekler, F Sınıfı yalıtım malzemeleri, vakumlu emprenye işlemi ve yüksek sıcaklıkta kürleme teknolojisi dahil olmak üzere güvenilir malzemeler ve profesyonel üretim süreçleriyle üretilmektedir.
Farklı uygulama gereksinimlerini karşılamak için bakır veya alüminyum sargı seçenekleri mevcuttur. Optimize edilmiş manyetik yapı, uzun süreli çalışma sırasında titreşimi, gürültüyü ve sıcaklık artışını azaltmaya yardımcı olur.
Profesyonel bir endüstriyel güç bileşeni üreticisi olarak Dufew, farklı uygulama gereksinimlerine ve çalışma koşullarına göre özelleştirilmiş reaktör çözümleri sunmaktadır.
Özelleştirme seçenekleri şunları içerir:
- Nominal gerilim ve nominal akım
- Gerilim düşüşü ve VFD güç değeri
- Kurulum boyutları ve çalışma ortamı
- Sargı malzemesi
Mevcut yapılar şunları içerir:
- IP00 açık yapı
- IP20 korumalı muhafaza
- Dikey veya yatay kurulum
- Bakır sargı veya alüminyum sargı
Dufew Giriş Hattı Reaktörü çözümleri, gelişmiş güç kalitesi, invertör koruması ve istikrarlı elektrik performansı gerektiren endüstriyel uygulamalarda yaygın olarak kullanılmaktadır.
Tipik uygulamalar şunları içerir:
- Değişken Frekanslı Sürücü (VFD) sistemleri ve endüstriyel motor kontrol kabinleri
- Servo tahrik sistemleri, asansörler ve kaldırma ekipmanları
- Zorlu yük koşullarında çalışan vinçler ve liman makineleri
- Güvenilir sürekli çalışma gerektiren haddehaneler, pompalar ve fanlar
- Enjeksiyon kalıplama makineleri ve endüstriyel otomasyon ekipmanları
- Yüksek güç kalitesi gereksinimleri olan yenilenebilir enerji dönüşüm sistemleri
Aşağıdaki uygulamalar için Giriş Hattı Reaktörü önerilir:
| Başvuru Durumu | Tavsiye |
|---|---|
| Tek bir güç kaynağını paylaşan birden fazla VFD | Tavsiye edilen |
| Güç kaynağı kapasitesi ≥600kVA | Tavsiye edilen |
| VFD, büyük kapasiteli transformatörün yakınına monte edildi | Tavsiye edilen |
| Üç fazlı voltaj dengesizliği %1,8'i aşıyor | Tavsiye edilen |
| Harmonik girişimli güç sistemi | Tavsiye edilen |
| Sık sık anahtarlanan güç faktörü düzeltme kapasitörleri | Tavsiye edilen |
Dufew model numaraları voltaj seviyesi, faz tipi, reaktör tipi, voltaj düşüşü, nominal akım, çekirdek yapısı, kurulum yöntemi ve sargı malzemesi hakkında bilgi sağlar.
| Kod | Tanım |
|---|---|
| KAL | AC Reaktör Serisi |
| 4 | Gerilim Seviyesi (2=220V, 4=380V, 6=690V) |
| 3 | Faz Sayısı (3=Üç Faz, 1=Tek Faz) |
| 1 | Reaktör Tipi (1=Giriş Reaktörü, 2=Çıkış Reaktörü) |
| 2 | Gerilim Düşüşü (2=%2, 1=%1) |
| 0250 | Nominal Akım (0250=250A, 2500=2500A) |
| EI | Çekirdek Yapısı (EI=Üç Fazlı Çekirdek, UI=Tek Fazlı Çekirdek) |
| S | Kurulum Şekli (S=Dikey, W=Yatay) |
| A | Sargı Malzemesi (A=Alüminyum, C=Bakır) |
Örnek: CAL-4312-0250-EISA
%2 voltaj düşüşü, 250A nominal akım, EI çekirdek yapısı, dikey kurulum ve alüminyum sargıya sahip 380V üç fazlı Giriş Hattı Reaktörü.
| Parametre | Şartname |
|---|---|
| Nominal Gerilim | 220VAC / 380VAC / 690VAC / 1140VAC |
| Sıklık | 50Hz / 60Hz / Özelleştirilmiş frekans mevcut |
| Nominal Akım | 5A - 3800A |
| Gerilim Düşümü | %0,5 / %1 / %2 / %4 |
| Aşırı Yük Kapasitesi | 60 saniye boyunca nominal akımın 1,5 katı, 1 saat aralık |
| Dielektrik Dayanımı | 3000VAC / 50Hz / 5mA / 1Dakika |
| Yalıtım Direnci | ≥100MΩ (1000VDC) |
| Koruma Sınıfı | IP00 / IP20 |
| Yalıtım Sınıfı | F Sınıfı (155°C) |
| Sıcaklık Sınıfı | T40 |
| Alev Derecelendirmesi | UL94V-2 |
| Gürültü Seviyesi | ≤65dB (1 metrede test edilmiştir) |
| Servis Ömrü | ≥15 yıl |
| Standartlar | IEC289:1987, GB10229-88, JB9644-1999 |
Dufew Electric, endüstriyel güç bileşeni üretiminde uzmanlaşmıştır ve küresel müşteriler için özelleştirilmiş reaktör çözümleri sunmaktadır.
Kalite kontrol sürecimiz şunları içerir:
-ISO kalite yönetim sistemi
- CE sertifikalı ürünler
- Elektriksel performans testi
- Yalıtım direnci testi
- Yüksek gerilim dayanım testi
- Sıcaklık artış testi
- Gürültü denetimi
Kurulumdan sonra güvenilir performansın sağlanması için her reaktör sevkıyattan önce müşteri spesifikasyonlarına göre incelenir.
Endüstriyel reaktörler ağırlıkları ve elektriksel yapıları nedeniyle profesyonel ambalaj koruması gerektirir.
Dufew şunları sağlar:
- Neme dayanıklı ambalaj
- Ahşap kasaların içinde darbeye dayanıklı sabitleme
- Ürün boyutuna ve ağırlığına göre özelleştirilmiş ambalaj
- İhracat standardında taşıma çözümleri
Ulaşım seçenekleri:
| Taşıma Yöntemi | Başvuru |
|---|---|
| Deniz Taşımacılığı | Büyük miktarda ve ağır endüstriyel ekipman sevkiyatı |
| Hava Taşımacılığı | Acil numuneler veya küçük reaktörler |
| Kara Taşımacılığı | Yurtiçi ve bölgesel teslimat |
AC güç kaynağı ile VFD giriş terminalleri arasına bir Giriş Hattı Reaktörü kurulmalıdır. Şebeke tarafındaki harmonik sorunları azaltmak, elektriksel bozulmaları bastırmak ve invertör giriş devresini korumak için tasarlanmıştır. VFD çıkışı ile motor arasına takılmamalıdır.
Yaygın voltaj düşüşü seçenekleri arasında %0,5, %1, %2 ve %4 bulunur.
Genel VFD uygulamaları için genellikle %2'lik bir voltaj düşüşü seçilir. Şiddetli harmonik parazite veya dengesiz güç kaynağı koşullarına sahip sistemler, uygulama gereksinimlerine bağlı olarak daha yüksek empedans gerektirebilir.
Sistem tasarımına ve çalışma koşullarına bağlıdır. Çoğu endüstriyel uygulamada, daha iyi harmonik kontrol ve koruma performansı elde etmek için her VFD'nin ayrı bir reaktör kullanması önerilir.
Reaktör minimum düzeyde bakım gerektirir. Düzenli denetim aşağıdakilere odaklanmalıdır:
- Terminal bağlantı sıkılığı
- Toz birikmesi
- Anormal gürültü
- Sıcaklık artışı
Doğru havalandırma, doğru kurulum ve düzenli inceleme, uzun vadeli güvenilirliğin korunmasına yardımcı olur.
