Dirençler, frenleme üniteleri, reaktörler, güç filtreleri ve transformatörleri içeren, farklı uygulama gereksinimlerini karşılamak için tam özelleştirme seçeneklerine sahip kapsamlı bir portföy sunuyoruz.
Dufew Elektrikli Yük Reaktörü, yük tarafı stabilitesini geliştirmek ve uzun mesafeli motor sürücü sistemlerinde güvenilir çalışmayı sürdürmek için VFD çıkış terminalleri (U/V/W) ile motor yükleri arasına seri olarak monte edilir.
Değişken frekanslı sürücü uygulamalarında, invertör güç cihazları tarafından üretilen yüksek frekanslı anahtarlama sinyalleri motor kablolarından geçer. Kablo mesafesi arttığında, dağıtılan kapasitans ek şarj akımına, akım dalgalanmasına ve dengesiz sistem performansına neden olabilir.
Çıkış devresine uygun empedans ekleyerek reaktör, kablo özelliklerinin etkisini azaltmaya, akım değişimini düzeltmeye ve VFD tahrikli motor sistemlerinin güvenilirliğini artırmaya yardımcı olur.

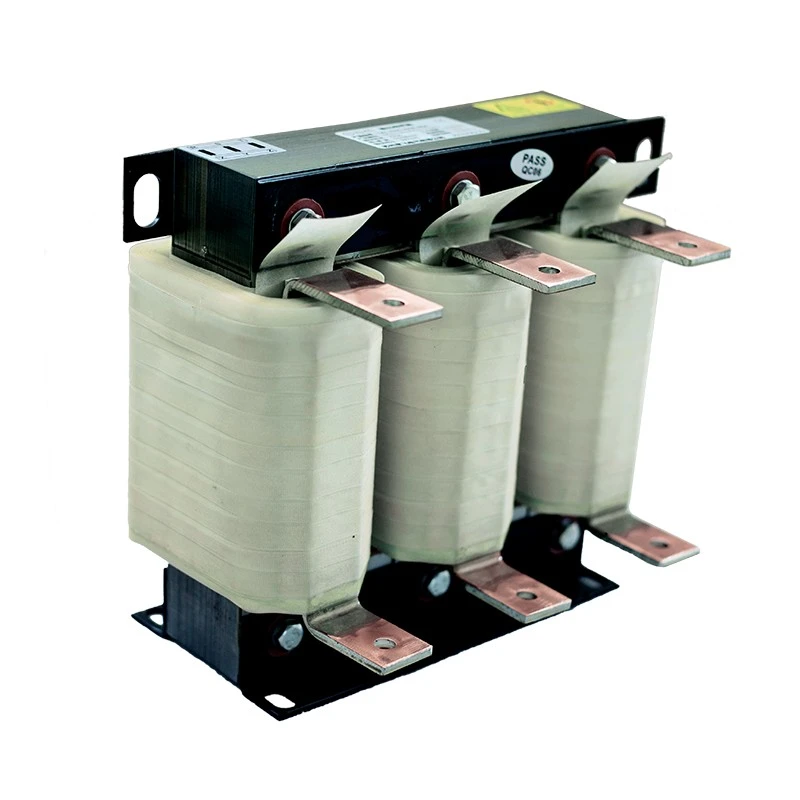

Düşük kayıplı soğuk haddelenmiş silikon çelik çekirdekler, F Sınıfı yalıtım malzemeleri, vakumlu emprenye teknolojisi ve optimize edilmiş sargı yapılarıyla üretilen Dufew Yük Reaktörü, zorlu endüstriyel koşullar altında istikrarlı endüktans performansı, mükemmel termal güvenilirlik ve uzun hizmet ömrü sağlar. Yüksek akımlı modeller, ısı dağılımını iyileştirmek ve sıcaklık artışını azaltmak için kompakt folyo sarma yapılarını benimseyebilir.
Uzun mesafeli motor kurulumları ve değişken endüstriyel yükler, aşağıdakiler de dahil olmak üzere elektriksel zorluklar yaratabilir:
- Arttırılmış kablo dağıtılmış kapasitans etkileri
- Aşırı kapasitif şarj akımı
- Çalışma sırasında akım dalgalanması
- İnvertör aşırı akım koruması açmaları
- Azaltılmış motor tahrik stabilitesi
- Kontrol sistemlerinde elektromanyetik girişim
Düzgün seçilmiş bir Yük Reaktörü, yük tarafındaki elektriksel özelliklerin optimize edilmesine, sistem kararlılığının iyileştirilmesine ve endüstriyel uygulamalarda beklenmedik arıza sürelerinin azaltılmasına yardımcı olur.
Motorlar VFD kabinlerinden uzağa monte edildiğinde kablo özellikleri elektrik performansını etkileyebilir ve sürücü sistemi üzerindeki baskıyı artırabilir. Dufew Load Reactor, dağıtılmış kablo kapasitansının etkisini azaltmaya ve kapasitif şarj akımını sınırlandırmaya yardımcı olarak daha istikrarlı uzun mesafe iletimini ve uzaktan monte edilen motorların güvenilir çalışmasını destekler.
Endüstriyel ekipmanlar genellikle değişken yüklerle ve sık hızlanma veya yavaşlamayla çalışır. Optimize edilmiş reaktör tasarımı, akım dalgalanmalarını yumuşatmaya ve daha tutarlı motor çalışmasını sürdürmeye yardımcı olarak anormal çalışma koşullarını azaltır ve dinamik yükler altında istikrarlı performansı destekler.
VFD çalışması sırasında oluşan yüksek frekanslı bozulmalar, motorların yanı sıra yakındaki kontrol ve otomasyon ekipmanlarını da etkileyebilir. Yük tarafındaki filtreleme etkisi, yüksek frekanslı harmonik bileşenlerin ve elektromanyetik parazitin azaltılmasına yardımcı olurken aynı zamanda motor çalışma gürültüsünün ve titreşiminin azalmasına da katkıda bulunur.
Düşük kayıplı soğuk haddelenmiş silikon çelik çekirdek, F Sınıfı yalıtım sistemi, vakumlu emprenye ve yüksek sıcaklıkta kürleme kullanır. Uygulama gereksinimlerine göre bakır veya alüminyum sarım seçenekleri mevcuttur. Bu kombinasyon, uzun süreli endüstriyel operasyon için kararlı endüktans, kontrollü titreşim ve güvenilir termal performans sağlar.
Üç fazlı simetrik çekirdek yapısı, manyetik kaybın azaltılmasına yardımcı olurken dengeli manyetik performans ve kararlı endüktans özellikleri sağlar. Bu optimize edilmiş düzenleme, sürekli kullanım sırasında tutarlı elektrik performansını ve güvenilir çalışmayı destekler.
IP00 açık yapılar, IP20 koruyucu muhafazalar, dikey kurulum ve yatay kurulum dahil olmak üzere çeşitli kabin ve ekipman yerleşimlerine uyum sağlamak için farklı kurulum konfigürasyonları mevcuttur. Mevcut kabin alanına, ekipman yapısına ve özel proje gereksinimlerine göre özelleştirilmiş boyutlar da sağlanabilir.
Dufew Yük Reaktörü çözümleri aşağıdaki alanlarda yaygın olarak kullanılmaktadır:
| Uygulama Alanı | Müşteri Gereksinimi |
|---|---|
| Uzun mesafe motor tahrik sistemleri | Kablo etkilerini azaltın ve iletim stabilitesini artırın |
| Endüstriyel test ekipmanları | Çıkış akımı kararlılığını ve ölçüm güvenilirliğini iyileştirin |
| Liman vinçleri ve kaldırma ekipmanları | Sık yük değişimlerinde güvenilir çalışmayı sürdürün |
| Asansör tahrik sistemleri | Hızlanma ve yavaşlama sırasında sürücü stabilitesini iyileştirin |
| Pompa ve fan sistemleri | Sürekli çalışma performansını artırın |
| Haddehaneler ve madencilik ekipmanları | Ağır endüstriyel uygulamaları destekleyin |
| Servo sürücü sistemleri | Otomasyon ekipmanlarında elektriksel stabiliteyi iyileştirin |
| Başvuru Durumu | Tavsiye |
|---|---|
| Motor kablo mesafesi 50 metreyi aşıyor | Tavsiye edilen |
| Kablonun dağıtılmış kapasitansı çalışmayı etkiler | Tavsiye edilen |
| İnvertör aşırı akım arızaları sıklıkla meydana gelir | Tavsiye edilen |
| Motor yükü sık sık değişiyor | Tavsiye edilen |
| Yüksek frekanslı girişim ekipmanı etkiler | Tavsiye edilen |
| Sürekli ağır hizmet çalışması gereklidir | Tavsiye edilen |
Doğru seçimde VFD parametreleri, kablo koşulları ve motor yükü gereksinimleri dikkate alınmalıdır. Bu faktörler uygun elektriksel özelliklerin ve reaktör konfigürasyonunun belirlenmesine yardımcı olur.
Nominal voltajı, çıkış akımını, motor gücünü ve çalışma frekansını göz önünde bulundurun. Kararlı çalışmayı sağlamak için bu parametrelerin VFD ve motor sistemiyle eşleşmesi gerekir.
Kablo uzunluğu ve tipi, özellikle VFD'den uzağa kurulan motorlar için önemlidir. Reaktör seçilirken kurulum ortamı ve dağıtılmış kapasite de dikkate alınmalıdır.
Çalışma koşulları, yük değişimi, sürekli çalışma gereklilikleri ve gerekli koruma seviyesi değerlendirilmelidir. Sık hızlanma, yavaşlama veya değişken yükler daha sağlam bir konfigürasyon gerektirebilir.
Dufew, uygulama koşullarına, kurulum gereksinimlerine, elektrik parametrelerine ve müşteri özelliklerine göre özelleştirilmiş reaktör tasarımları sağlar.
Örnek: CAL-4321-0250-EISA
| Kod | Tanım |
|---|---|
| KAL | AC Reaktör Serisi |
| 4 | Gerilim Seviyesi (2=220V, 4=380V, 6=690V) |
| 3 | Üç Fazlı |
| 2 | Yük Reaktörü Tipi |
| 1 | Gerilim Düşüşü (%1=%1, %2=%2) |
| 0250 | Nominal Akım (250A) |
| EI | Çekirdek Yapı |
| Yazılım | Kurulum Yapısı (Dikey/Yatay) |
| klima | Sargı Malzemesi (Alüminyum/Bakır) |
| Parametre | Şartname |
|---|---|
| Ürün Tipi | VFD Yük Reaktörü |
| Kurulum Konumu | VFD çıkışı ile motor arasında |
| Nominal Gerilim | 220VAC / 380VAC / 690VAC / 1140VAC |
| Nominal Akım | 5A--3800A |
| Sıklık | 50Hz / 60Hz / 500Hz'e kadar özelleştirilmiş |
| Gerilim Düşümü | %0,5 / %1 / %2 / %4 |
| Aşırı Yük Kapasitesi | 60 saniye boyunca nominal akımın 1,5 katı |
| Dielektrik Dayanımı | 3000VAC / 50Hz / 5mA / 1Dakika |
| Yalıtım Direnci | ≥100MΩ (1000VDC) |
| Koruma Sınıfı | IP00 / IP20 |
| Sıcaklık Sınıfı | T40 |
| Yalıtım Sınıfı | F Sınıfı (155°C) |
| Alev Geciktirici Sınıf | UL94V-2 |
| Gürültü Seviyesi | ≤65dB |
| Servis Ömrü | ≥15 yıl |
| Üretim Standartları | IEC289 / GB10229 / JB9644 |
Dufew Electric, reaktörler, dirençler, fren sistemleri, transformatörler ve özelleştirilmiş güç elektroniği çözümlerinde uzmanlaşmıştır. Üretim süreci, silikon çelik çekirdek işlemeyi, hassas sarmayı, vakumla emprenye etmeyi, yüksek sıcaklıkta kürlemeyi ve elektriksel performans testini kapsar.
Kalite kontrolü, güvenilir ürün performansı sağlamak için yalıtım direncini, dayanım voltajını, sıcaklık artışını ve elektriksel performans doğrulamasını içerir.
Dufew, farklı endüstriyel gereksinimler için özelleştirilmiş elektrik tasarımını, OEM üretimini, teknik dokümantasyonu ve uygulama mühendisliğini destekler.
Dufew ürünleri aşağıdakiler de dahil olmak üzere tanınmış endüstriyel gereksinimlere göre üretilmektedir:
- ISO 9001 Kalite Yönetim Sistemi
- CE Uyumluluğu
-IEC289
- GB10229
-JB9644
Dufew, ürün boyutlarına, ağırlığına ve nakliye gereksinimlerine göre profesyonel ihracat paketleme çözümleri sunmaktadır.
Ambalaj şunları içerir:
- Darbeye dayanıklı koruma
- Deniz taşımacılığı için nem koruması
- İhracat standardı ahşap kasalar
- Sevkiyat öncesi muayene kayıtları
Bu önlemler kurulumdan sonra güvenli teslimatı ve güvenilir çalışmayı sağlar.
| Karşılaştırmak | Yük Reaktörü | Çıkış Reaktörü |
|---|---|---|
| Ana Amaç | Yük tarafı stabilitesini artırın ve kablo etkilerini azaltın | Motor yalıtımındaki PWM voltaj stresini azaltın |
| Ana Endişe | Kablo kapasitansı, akım dalgalanması, sistem kararlılığı | dv/dt gerilimi ve voltaj artışları |
| Tipik Uygulama | Uzun kablo sistemleri, değişen yükler, ağır iş ekipmanları | Motor koruması ve dalga biçimi iyileştirmesi |
| Kurulum Konumu | VFD çıkış tarafı | VFD çıkış tarafı |
| Seçim Faktörleri | Kablo uzunluğu, yük özellikleri, sistem kararlılığı | Motor yalıtımı, anahtarlama gerilimi, gerilim artış hızı |
Genellikle motor kablo mesafelerinin uzun olduğu, kablo özelliklerinin sistem performansını etkilediği, invertör koruma tetiklemelerinin meydana geldiği veya değişen yükler altında gelişmiş elektriksel stabilitenin gerekli olduğu durumlarda kullanılır.
Her ikisi de VFD çıkış tarafına kurulur ancak farklı uygulama amaçlarına hizmet ederler. Bu ürün esas olarak uzun kablo koşulları, değişen yükler ve zorlu endüstriyel ortamlar altında sistem kararlılığını artırırken, Çıkış Reaktörü daha çok PWM voltaj stresini azaltmaya ve motor yalıtımını korumaya odaklanır. Nihai seçim kablo uzunluğuna, motor özelliklerine ve çalışma koşullarına bağlıdır.
Evet. Yüksek frekanslı bozulmaları azaltarak ve akım kararlılığını iyileştirerek, motorun çalışması sırasında elektromanyetik gürültünün ve titreşimin azaltılmasına yardımcı olabilir.
Evet. Dufew, belirli endüstriyel uygulamalara göre gerilim, akım, gerilim düşümü, sargı malzemesi, kurulum yapısı ve koruma gereksinimlerini kapsayan özelleştirilmiş çözümler sunar.
Dufew Electric, profesyonel üretim yetenekleri, özelleştirilmiş mühendislik hizmetleri ve sıkı kalite kontrolüyle desteklenen endüstriyel VFD uygulamaları için güvenilir çözümler sunar. Uzun mesafeli motor sistemlerinden ağır hizmet tipi endüstriyel ekipmanlara kadar çözümler, sistem kararlılığını iyileştirmek ve güvenilir çalışmayı desteklemek için tasarlanmıştır.
Özelleştirilmiş reaktör tasarımı ve OEM işbirliği için Dufew Electric ile iletişime geçin.
