Dirençler, frenleme üniteleri, reaktörler, güç filtreleri ve transformatörleri içeren, farklı uygulama gereksinimlerini karşılamak için tam özelleştirme seçeneklerine sahip kapsamlı bir portföy sunuyoruz.
Yük Direnci Kutusu, elektrikli ekipmanın gerçek güç tüketimi koşullarını simüle etmek için direnç elemanlarını kullanan bir elektrik test cihazıdır. Çalışma sırasında elektrik enerjisini kontrollü ısıya dönüştürerek mühendislerin çıkış stabilitesini, yük kapasitesini, aşırı yük tepkisini, koruma fonksiyonlarını ve uzun vadeli çalışma güvenilirliğini değerlendirmesine olanak tanır.
Temel olarak motor yavaşlamasından kaynaklanan rejeneratif enerjiyi absorbe etmek üzere tasarlanmış frenleme direnci çözümlerinin aksine, yük direnci kutusu, güç kaynaklarının ve güç dönüştürme ekipmanının performansını doğrulamak için kontrol edilebilir bir test yükü işlevi görür.
Dahili direnç düzeneği, farklı yük konfigürasyonlarına ulaşmak için seri ve paralel bağlantılar yoluyla düzenlenmiş çok sayıda oluklu direnç elemanından oluşur. Bağımsız yük bölümleri, kullanıcıların genel donanım yapısını değiştirmeden farklı direnç gruplarını değiştirerek test koşullarını ayarlamasına olanak tanır.
Çalışma süreci şu şekilde tanımlanabilir:
Güç Ekipmanı Çıkışı → Yük Direnci Kutusu Girişi → Direnç Yükü Tüketimi → Performans Verileri Değerlendirmesi

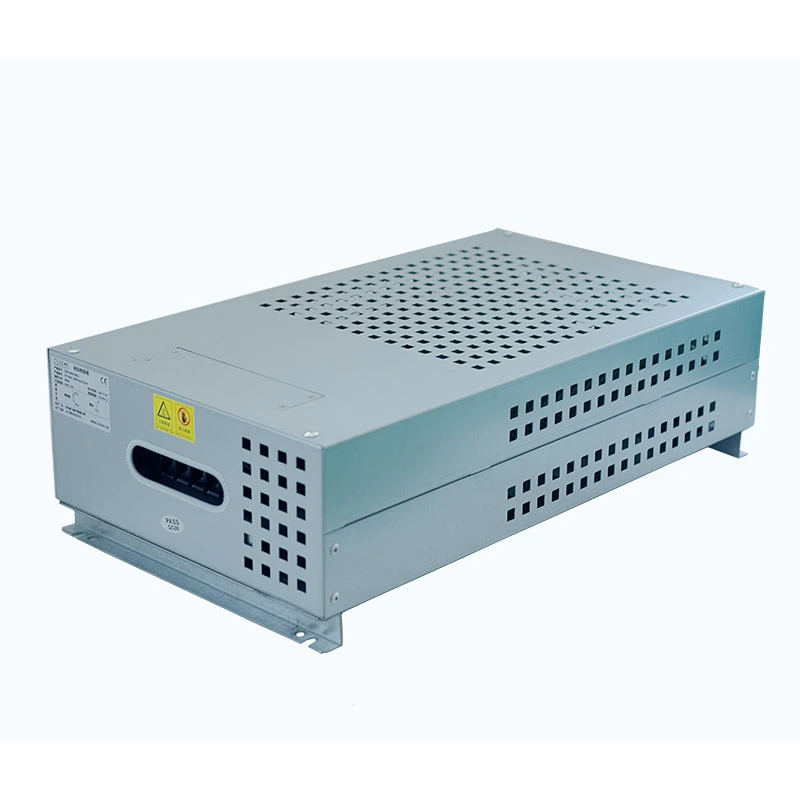

Muhafaza, mekanik koruma, verimli ısı dağılımı, korozyon direnci ve kolay kurulum sağlayan alüminyum-çinko kaplı çelik sacdan üretilmiştir. Harici elektrik bağlantısı için özel bir terminal bloğu entegre edilmiştir; sürekli yüksek güçte çalışma gerektiren uygulamalar için isteğe bağlı basınçlı hava soğutması mevcuttur.
| Parametre | Şartname |
|---|---|
| Güç Aralığı | 1KW-30KW |
| Çalışma Gerilimi | ≤1200V |
| Direnç Aralığı | 0.01Ω---1KΩ |
| Direnç Toleransı | ±3/±5/±10 |
| Koruma Sınıfı | IP20/IP23 |
| Sıcaklık Katsayısı | ≤300 ppm/°C |
| Alev Geciktirici Sınıf | UL94V-2 |
| Standart Uyumluluk | GB-5792 |
Ekipman, UPS'nin nominal çıkış kapasitesini, aşırı yük tepkisini, voltaj kararlılığını ve uzun süreli çalışma performansını doğrulamak için kontrollü yük koşulları sağlar. Mühendisler, farklı yük seviyeleri uygulayarak, gerçek çalışma gereksinimlerini daha yakından temsil eden koşullar altında UPS davranışını değerlendirebilirler.
Yapay bir elektrik yükü olarak ekipman, devreye almadan önce veya planlı bakım sırasında jeneratör kapasitesini doğrulamak için kullanılabilir. Tipik uygulamalar arasında dizel jeneratör testi, yedek güç sistemi denetimi ve fabrika kabul testi yer alır ve tanımlanmış yük koşulları altında çıkış performansının doğrulanmasına yardımcı olur.
Kontrollü dirençli yük, mühendislerin invertörlerin ve güç kaynaklarının çıkış akımı kapasitesini, termal performansını, koruma fonksiyonlarını ve uzun vadeli çalışma güvenilirliğini değerlendirmesine olanak tanır. Ayarlanabilir yük koşulları aynı zamanda ekipmanın çalışmasının farklı aşamalarındaki testleri de destekler.
Sistem, batarya sistemleri, PCS ekipmanı ve enerji yönetim sistemleri için kontrollü deşarj yükleri sağlayarak mühendislerin belirtilen elektrik koşulları altında deşarj performansını ve çalışma stabilitesini değerlendirmesine olanak tanır.
Dahili devreler birden fazla bağımsız yük grubuna bölünerek gücün gerekli test profiline göre kademeli olarak ayarlanmasına olanak tanır. Bu konfigürasyon, esnek yük kombinasyonlarını, tekrarlanabilir test koşullarını ve bireysel bölümlerin incelenmesi gerektiğinde daha kolay hata izolasyonunu destekler.
Sistem, hafif yükte çalışmadan tam yükte ve kısa süreli aşırı yük testine kadar farklı yük koşullarını yeniden üreterek mühendislerin ekipman performansını daha geniş bir çalışma aralığında değerlendirmesine olanak tanır.
| Test Durumu | Amaç |
|---|---|
| Hafif Yük | Düşük güçte çalışmayı doğrulayın |
| Yarım Yük | Orta yük performansını kontrol edin |
| Tam Yük | Nominal kapasiteyi onaylayın |
| Aşırı yük | Koruma yeteneğini değerlendirin |
Entegre terminal yapısı, hem AC hem de DC test uygulamaları için yapılandırılabilir ve farklı türdeki güç ekipmanlarını test ederken daha fazla esneklik sağlar. Maksimum 1200V çalışma voltajıyla sistem, temel direnç yapısında değişiklik gerektirmeden çeşitli endüstriyel güç testi gereksinimlerini karşılayabilir.
Kurulumdan önce, test edilen ekipmanın çıkış gücüne, gerekli test koşullarına ve kurulum ortamına göre uygun güç değerini, direnç değerini ve koruma sınıfını seçin. Test sırasında güvenli enerji dağıtımı için uygun spesifikasyon eşleşmesi şarttır.
Ekipmanın sağlam ve çalışmaya hazır olduğunu doğrulamak için kurulumdan önce muhafazayı, terminal bloklarını ve soğutma sistemini inceleyin. Görünür herhangi bir hasar veya anormallik, elektrik bağlantısından önce giderilmelidir.
Ekipmanı, ısı dağıtımı için yeterli açıklığa sahip, iyi havalandırılan bir yere kurun. Kurulum alanı, güvenli çalışmayı etkileyebilecek yanıcı malzemelerden, kısıtlı hava akışı koşullarından ve aşırı nemden uzak tutulmalıdır.
Üniteyi zemine veya belirlenmiş test platformuna güvenli bir şekilde monte etmek için muhafaza üzerinde sağlanan montaj deliklerini kullanın. Montaj yapısı ekipmanın ağırlığına ve çalışma koşullarına uygun olmalıdır.
Test edilen ekipmanın çıkış terminallerini, verilen bağlantı şemasına göre yük giriş terminallerine bağlayın. DC uygulamaları için polarite doğrulanmalı, tüm terminal bağlantıları uygun şekilde sıkılmalı ve beklenen akıma uygun kablolarla bağlanmalıdır.
Elektrik bağlantısının tamamını doğruladıktan sonra teste düşük yük seviyesinde başlayın ve aktif yük bölümlerini test prosedürüne göre kademeli olarak artırın. Çalışma sırasında, ekipmanın belirtilen aralıkta kalmasını sağlamak için direnç sıcaklığını ve diğer ilgili çalışma koşullarını izleyin.
Dufew Yük Direnci Kutusu, uzun süreli elektrik testleri için tasarlanmıştır ve teslimattan önce elektriksel ve mekanik performans doğrulamasından geçer. Testler; direnç özelliklerine, elektriksel güvenliğe, mekanik bütünlüğe ve farklı yük koşulları altında kararlı çalışmaya odaklanarak endüstriyel test ortamlarında güvenilir performansın sağlanmasına yardımcı olur.
| Elektriksel Özellikler | Test Koşulları | Performans |
|---|---|---|
| Dielektrik Dayanımı | 2500VAC/50Hz/60S | Kaçak akım ≤10mA |
| Yalıtım Direnci | 1000VDC | Yalıtım direnci ≥100MΩ |
| Kısa Süreli Aşırı Yük | 10 kat nominal güç 5S | Görünür hasar yok |
| Uzun Süreli Yük Ömrü | Döngüsel çalışma (Deşarj 10S, Aralık 90S) | 9000 saatten fazla |
| Kararlı Durum Nemli Isı | 40°C±2/90%-95%RH/100h | △R≤±（1%R+0,05Ω） |
| Hızlı Sıcaklık Değişimi | -55°C, 55°C, 155°C'nin her biri 15 dakika, 5 döngü | △R≤±(%2R+0,05Ω) |
| Isı Direnci | 350°C/2 saat | Belirgin bir renk değişikliği veya hasar yok |
| Sıcaklık Katsayısı | Nominal yük altındaki direnç ile statik direnç arasındaki karşılaştırma | 300 ppm/°C'den az |
| Alev Geciktirme | 5 dakika boyunca 10 kat nominal güç | Kırmızı parlıyor ama alev yok |
Muhafaza yapısı nakliye, kurulum ve endüstriyel çalışma ortamlarına dayanacak şekilde tasarlanmıştır. Mekanik testler, terminal sisteminin ve muhafaza yapısının uzun süreli kullanım sırasında güvenilirliğini korumasını sağlar.
| Mekanik Özellikler | Test Koşulları | Performans |
|---|---|---|
| Terminal Gücü | 45N/30S | Gevşeme veya görünür hasar yok |
| Titreşim Direnci | 5-200Hz, 1g, 98m/S² | Görünür yapısal hasar yok |
| Lehimleme Isı Direnci | 3S için 350±5°C lehime batırılmış kurşun terminal | △R≤±（1%R+0,05Ω） Görünür harici hasar yok, net işaret |
| Lehimlenebilirlik | 5S için 235±5°C lehime batırılmış terminal | Terminal yüzeyi lehim kapsamı ≥%95 |
Farklı test gereksinimleri farklı yük koşulları gerektirir. Dahili direnç grupları birden fazla bağımsız bölüm halinde yapılandırılabilir ve böylece kullanıcıların uygulanan yükü gerçek test prosedürlerine göre ayarlamasına olanak sağlanır.
Tipik konfigürasyonlar şunları içerir:
| Yükleme Modu | Test Amacı |
|---|---|
| Düşük Yük | Başlangıç performansını ve düşük güçte çalışmayı doğrulayın |
| Orta Yük | Kısmi çıktı kapasitesini değerlendirin |
| Tam Yük | Nominal güç performansını doğrulayın |
| Aşırı Yük Yükü | Koruma yanıtını ve sistem kararlılığını kontrol edin |
Bu kesit tasarımı, mühendislerin birden fazla sabit değerli yük cihazı hazırlamak yerine tek bir üniteyle birden fazla test gerçekleştirmesine olanak tanır.
Üretim testi, laboratuvar doğrulaması ve ekipman güvenilirliği değerlendirmesi için yük ekipmanının sıklıkla sürekli ve zorlu koşullar altında çalışması gerekir. Dufew Yük Direnci Kutusu, uzun süreli yüksek güç testini desteklemek için istikrarlı direnç performansı, optimize edilmiş ısı dağıtım yapısı, bağımsız direnç gruplaması ve isteğe bağlı basınçlı hava soğutması ile tasarlanmıştır.
Bu tasarım, tutarlı yük koşullarının gerekli olduğu fabrika eskime testleri, jeneratör performansı doğrulaması, UPS güvenilirlik değerlendirmesi ve güç kaynağı testi gibi uygulamalar için uygun hale getirir.
Suzhou Dufew Electrical Co., Ltd., malzeme denetimi, montaj kontrolü ve nihai performans doğrulamasını kapsayan üretim süreci boyunca yapılandırılmış kalite kontrol prosedürlerini uygulamaktadır. Her aşama elektriksel güvenilirliği, mekanik stabiliteyi ve tutarlı ürün performansını sağlayacak şekilde yönetilir.
Gelen malzemeler, üretim öncesinde direnç elemanlarının, metal mahfaza malzemelerinin, terminal bileşenlerinin ve yalıtım malzemelerinin kalitesini doğrulamak için denetlenir.
Montaj sırasında Dufew, bitmiş ürünün teknik gereksinimleri karşıladığından emin olmak için direnç gruplamasını, elektrik bağlantısı güvenilirliğini, yalıtım mesafesini ve mekanik sabitlemeyi kontrol eder.
Teslimattan önce her ünite, direnç ölçümü, yalıtım testi, dielektrik dayanım testi, yapısal inceleme ve işlevsel performans kontrollerini içeren kapsamlı doğrulamaya tabi tutulur.
Suzhou Dufew Electrical Co., Ltd., dirençler, fren sistemleri, reaktörler, transformatörler ve güç filtreleri dahil olmak üzere güç elektroniği bileşenleri konusunda uzmanlaşmıştır. Endüstriyel otomasyon, enerji sistemleri ve elektrikli ekipman uygulamalarındaki deneyimi sayesinde Dufew, güvenilir test ortamlarının pratik gereksinimlerini anlıyor.
Farklı test projeleri farklı elektriksel ve mekanik konfigürasyonlar gerektirir. Dufew, nominal güce, direnç değerine, voltaj seviyesine, yük adımlarına, soğutma gereksinimlerine, muhafaza yapısına ve kurulum koşullarına göre özelleştirilmiş çözümler sunarak müşterilerin belirli ekipmanlar için uygun test performansı elde etmelerine yardımcı olur.
Dufew, ekipman üreticilerini, sistem entegratörlerini, elektrik distribütörlerini ve endüstriyel kullanıcıları mühendislik yardımı, özelleştirilmiş üretim ve standartlaştırılmış üretim süreçleriyle destekler. Bu yetenekler, küresel endüstriyel uygulamalar için istikrarlı tedarik ve güvenilir elektrik çözümlerinin sağlanmasına yardımcı olur.
Bir yük test sistemi yalnızca yeterli güç kapasitesi değil aynı zamanda doğru yük simülasyonu, uzun süreli kararlı çalışma ve rahat çalışma gerektirir. Sabit tek dirençler veya geleneksel fren direnci çözümleri ile karşılaştırıldığında Dufew Yük Direnci Kutusu, güç ekipmanı doğrulaması için daha esnek test fonksiyonları sağlar.
| Karşılaştırma Boyutu | Yük Direnci Kutusu | Geleneksel Tek Direnç / Frenleme Direnci Kutusu |
|---|---|---|
| Ana Uygulama Amacı | Güç ekipmanı testleri, eskime testleri ve UPS, jeneratörler, invertörler ve güç kaynaklarının performans doğrulaması için tasarlanmıştır. | Esas olarak motor frenlemesi veya sabit direnç uygulamaları sırasında enerji tüketimi için tasarlanmıştır. |
| Yük Ayarlama Yeteneği | Çoklu bağımsız direnç bölümleri, farklı çalışma koşullarını simüle etmek için adım adım yük değiştirmeye olanak tanır. | Genellikle sınırlı veya ayarlanabilir yük kapasitesi olmayan sabit direnç değerleri sağlar. |
| Esnekliğin Test Edilmesi | Kapsamlı ekipman değerlendirmesi için hafif yük, yarım yük, tam yük ve aşırı yük simülasyonunu destekler. | Esas olarak tek bir çalışma koşulu için kullanılır ve çeşitli test senaryolarını etkili bir şekilde simüle edemez. |
| AC/DC Uyumluluğu | Konfigürasyon gereksinimlerine göre hem AC hem de DC güç ekipmanının test edilmesine olanak tanıyan birleşik terminal bağlantısıyla tasarlanmıştır. | Birçok çözüm, belirli DC bara veya frenleme uygulamaları için tasarlanmıştır ve sınırlı çok yönlülüğe sahiptir. |
| Sürekli Yükte Çalışma | Optimize edilmiş muhafaza yapısı ve termal tasarım, uzun süreli yük testini ve eskitme işlemini destekler. | Birçok frenleme direnci ürünü, kısa süreli enerji emilimine odaklanır ve sürekli yükleme sırasında daha yüksek sıcaklık artışına maruz kalabilir. |
| Bakım Kolaylığı | Bağımsız yük devreleri incelemeyi ve sorun gidermeyi kolaylaştırır. Bakım sırasında ayrı bölümler ayrı ayrı kontrol edilebilir. | Sabit iç yapılar sorun gidermeyi ve değiştirmeyi daha karmaşık hale getirir. |
Yük test ekipmanı esas olarak elektrik yüklerini simüle etmek ve jeneratörlerin, UPS sistemlerinin, invertörlerin ve güç kaynaklarının çıkış kapasitesi, kararlılığı ve aşırı yük tepkisi dahil olmak üzere güç sistemlerinin performansını doğrulamak için kullanılır. Fren direnci çözümleri esas olarak motor sürücü sistemlerinde yavaşlama sırasında rejeneratif enerjiyi absorbe etmek ve DC bara aşırı gerilimini önlemek için uygulanır.
Sistem, dahili direnç gruplarının bağımsız devrelere bölündüğü kesitsel yük kontrolünü kullanır. Kullanıcılar, farklı bölümleri değiştirerek hafif yük, kısmi yük, nominal yük ve aşırı yük koşulları dahil olmak üzere çeşitli çalışma koşullarını simüle edebilir. Bu konfigürasyon test esnekliğini ve tekrarlanabilirliğini artırır.
Soğutma yöntemi, güç kapasitesi, çalışma süresi, kurulum ortamı ve ısı dağılımı gereksinimlerine göre seçilir. Standart konfigürasyonlar doğal hava akışını kullanırken, daha yüksek güç çıkışı veya uzun süreli sürekli çalışma gerektiren uygulamalar için basınçlı hava soğutması eklenebilir.
Evet. Dufew Electric, direnç değerlerini, nominal gücü, voltaj seviyelerini, yük adımlarını, soğutma yöntemlerini, muhafaza yapılarını ve terminal konfigürasyonlarını özel test gereksinimlerine göre özelleştirebilir.
Jeneratörlerin, UPS sistemlerinin, invertörlerin, DC güç kaynaklarının, şarj cihazlarının, enerji depolama dönüşüm ekipmanlarının ve diğer endüstriyel güç sistemlerinin performans doğrulaması, bakım testleri, eskime testleri ve laboratuvar değerlendirmesi için uygundur.
Evet. Dufew Electric, müşteri ekipmanı spesifikasyonlarına ve test gereksinimlerine dayalı olarak mühendislik desteği sağlayarak farklı güç kapasiteleri, elektrik koşulları ve kurulum ortamları için uygun konfigürasyonların tasarlanmasına yardımcı olur.
