Dirençler, frenleme üniteleri, reaktörler, güç filtreleri ve transformatörleri içeren, farklı uygulama gereksinimlerini karşılamak için tam özelleştirme seçeneklerine sahip kapsamlı bir portföy sunuyoruz.
Değişken frekanslı tahrik sisteminin frenleme işlemi sırasında motor, dönüş hızı azaldığında rejeneratif enerji üretebilir. Bu enerji etkili bir şekilde tüketilemezse DC bara voltajı yükselecek ve invertör korumasını tetikleyebilir.

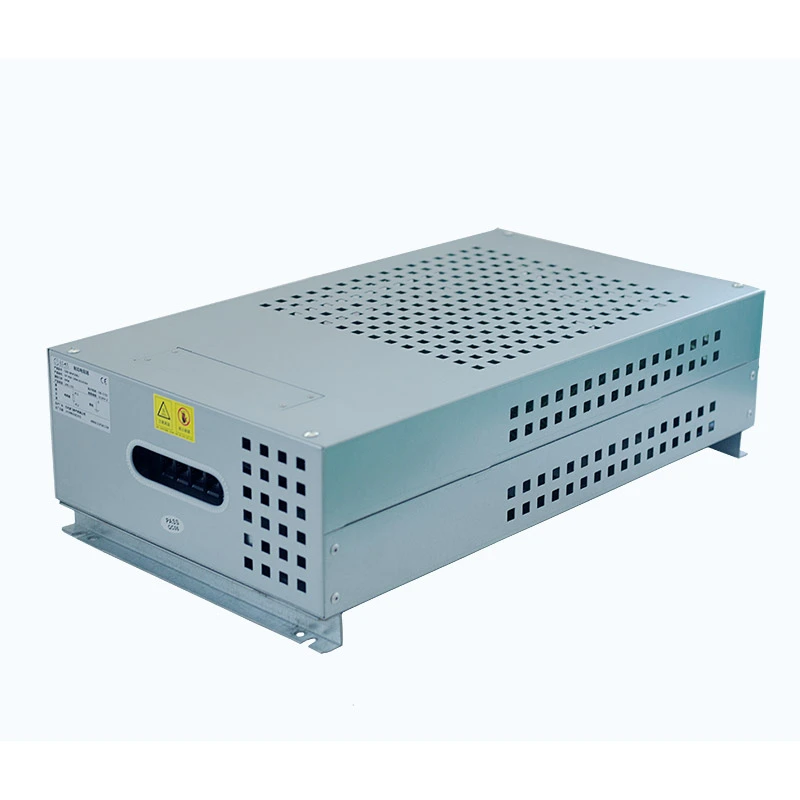

Dufew Elektrikli Frenleme Direnç Kutusu, bu fazla enerjiyi direnç elemanları aracılığıyla dağıtmak için frenleme üniteleriyle birlikte çalışacak şekilde tasarlanmıştır. Dahili oluklu dirençler gerekli güç ve direnç değerlerine göre monte edilirken, metal mahfaza mekanik koruma sağlar ve ısı dağılımını artırır.
Entegre tasarım, direnç elemanlarını, bağlantı terminallerini ve sıcaklık koruma bileşenlerini tek bir komple ünitede birleştirerek endüstriyel uygulamalarda kurulumu basitleştirir ve sistem güvenilirliğini artırır.
| Parametre | Şartname |
|---|---|
| Nominal Güç | 1kW-30kW |
| Çalışma Gerilimi | ≤1200V |
| Direnç Aralığı | 0.01Ω-1kΩ |
| Direnç Toleransı | ±%3, ±%5, ±%10 |
| Koruma Sınıfı | IP20 / IP23 (Özelleştirilebilir) |
| Sıcaklık Katsayısı | ≤300 ppm/°C |
| Alev Geciktirici Sınıf | UL94V-2 |
| Standart | GB-5792 |
Dahili oluklu direnç elemanları, istikrarlı elektrik performansı sağlayacak şekilde profesyonelce düzenlenmiş ve muhafazanın içine sabitlenmiştir. Entegre tasarım kurulumu basitleştirir ve müşteri sahasında ilave direnç montajı ihtiyacını ortadan kaldırır.
Muhafaza, hava akışı dolaşımını iyileştirmek için havalandırma açıklıklarını ve optimize edilmiş iç boşluğu benimser. Kısa süreli yüksek güçlü frenleme döngüleri sırasında yapı, yeterli ısı depolama kapasitesi sağlar ve biriken ısının hızla serbest bırakılmasına yardımcı olur.
Isıtma bileşenlerinin yakınına bir sıcaklık koruma anahtarı monte edilmiştir. Dahili sıcaklık önceden ayarlanmış güvenlik değerini aştığında koruma sistemi aşırı ısınma riskini azaltmak için devrenin bağlantısını keser.
Direnç kutusu, zemine montaj ve ekipman platformu kurulumu da dahil olmak üzere farklı kurulum yöntemlerini destekler. Standart montaj delikleri endüstriyel kontrol sistemleriyle entegrasyonu kolaylaştırır.
- VFD frenleme uygulamaları için tasarlanmıştır: Rejeneratif enerjiyi etkili bir şekilde yönetmek için yaygın invertör fren sistemleriyle eşleşir.
- Kararlı aşırı gerilim koruması: Motorun yavaşlaması ve acil durdurmalar sırasında üretilen fazla enerjiyi dağıtır.
- Güçlü darbe aşırı yük kapasitesi: Sık hızlanma, frenleme ve aralıklı yüksek güçlü çalışma için uygundur.
- Modüler direnç konfigürasyonu: Çalışma koşullarına göre özelleştirilmiş güç ve direnç kombinasyonlarını destekler.
- Entegre koruma tasarımı: Daha güvenli çalışma için bağlantı terminallerini ve sıcaklık koruma bileşenlerini içerir.
- Güvenilir endüstriyel performans: Sürekli frenleme döngüleri altında çalışan ağır iş ekipmanları için uygundur.
Dufew frenleme direnci çözümleri, yavaşlama, durma veya dinamik yük değişiklikleri sırasında kontrollü enerji dağıtımı gerektiren endüstriyel ekipmanlar için uygundur. Genellikle kaldırma sistemlerine, malzeme taşıma ekipmanlarına, endüstriyel makinelere, güç elektroniği test sistemlerine ve yenilenebilir enerji uygulamalarına entegre edilirler.
Asansörler, kule vinçleri, yük asansörleri, kaldırma platformları ve vinçler için direnç, indirme ve yavaşlama sırasında üretilen rejeneratif enerjiyi emerek tahrik sisteminin sık başlatma-durdurma ve yük değiştirme döngüleri sırasında istikrarlı çalışmasını sürdürmesine yardımcı olur.
Bantlı konveyörler, istifleyici toplayıcılar ve ağır taşıma ekipmanları, büyük veya hareketli yükleri taşırken sıklıkla kontrollü frenleme gerektirir. Direnç çözümü, rejeneratif enerjinin dağıtılmasına yardımcı olur ve sürekli malzeme taşıma operasyonlarında güvenilir yavaşlamayı destekler.
Haddehaneler, santrifüjler, enjeksiyonlu kalıplama makineleri, CNC ekipmanı ve diğer motorla çalışan makineler, hızlı hız değişimleri sırasında önemli miktarda yenilenebilir enerji üretebilir. Düzgün yapılandırılmış frenleme direnci, durma performansının iyileştirilmesine ve ilgili tahrik sisteminin korunmasına yardımcı olur.
Çözüm ayrıca, çalışma yüklerini simüle etmek ve tanımlanmış koşullar altında ekipman performansını değerlendirmek için kontrollü direncin gerekli olduğu yüksek güçlü yük test sistemlerine ve elektrikli ekipman eskime test platformlarına da entegre edilebilir.
Rüzgar enerjisi dönüştürücüleri, raylı ulaşım çekiş sistemleri ve enerji yönetim ekipmanı, frenleme, ayarlama veya geçici çalışma koşulları sırasında güvenilir enerji dağıtımı gerektirebilir. Özelleştirilmiş direnç konfigürasyonları bu sistemlerin voltaj, güç ve görev döngüsü gereksinimlerine göre eşleştirilebilir.
| Performans Öğesi | Test Durumu | Gereklilik |
|---|---|---|
| Dielektrik Dayanımı | 2500VAC, 50Hz/60S | Kaçak akım ≤10mA |
| Yalıtım Direnci | 1000VDC | ≥100MΩ |
| Kısa Süreli Aşırı Yük | 10 kat nominal güç, 5S | Görünür hasar yok |
| Yük Ömrü | Döngüsel çalışma | >9000 saat |
| Nemli Isı Testi | 40°C±2°C, %90-%95 Bağıl Nem, 100 saat | △R≤±(1%R+0,05Ω) |
| Sıcaklık Döngüsü | -55°C/55°C/155°C çevrim | △R≤±(2%R+0,05Ω) |
| Isı Direnci | 350°C/2 saat | Belirgin bir hasar yok |
| Sıcaklık Katsayısı | Nominal yük durumu | <300 ppm/°C |
| Performans Öğesi | Test Durumu | Gereklilik |
|---|---|---|
| Terminal Gücü | 45N/30S | Gevşeme veya hasar yok |
| Titreşim Direnci | 5-200Hz, 1g | Yapısal hasar yok |
| Lehimleme Isı Direnci | 350±5°C, 3S | Görünür hasar yok |
| Lehimlenebilirlik | 235±5°C, 5S | Lehim kapsamı >%95 |
Dufew, invertör özelliklerine, çalışma koşullarına ve kurulum gereksinimlerine göre özelleştirilmiş fren direnci çözümleri sunar. Konfigürasyonlar; nominal güç, direnç değeri, voltaj, muhafaza boyutları, koruma sınıfı, kurulum yapısı, terminal düzeni ve direnç elemanı tipine göre ayarlanabilir.
Aynı muhafaza platformu, oluklu, alüminyum muhafazalı ve boru tipi tipler dahil olmak üzere farklı direnç elemanlarını barındırabilir ve konfigürasyonun gerekli güç kapasitesine, termal koşullara ve uygulama ortamına göre eşleştirilmesine olanak tanır.
Dufew Electric, direnç elemanı montajını, mahfaza imalatını, elektrik testini ve son denetimi standart bir üretim süreci içerisinde entegre eder. Özelleştirilmiş endüstriyel uygulamalar için tutarlı elektrik performansını, mekanik kaliteyi ve teslimat güvenilirliğini korumak amacıyla her aşama kontrol edilir.
Üretim süreci, profesyonel bir elektrikli bileşen atölyesi, standart montaj prosedürleri, eksiksiz performans testleri, özelleştirilmiş üretim kapasitesi ve ihracat standardında paketleme ile desteklenmektedir. Bu yetenekler, Dufew'in projeleri direnç konfigürasyonundan bitmiş kabin teslimatına kadar yönetmesine olanak tanır.
Dufew, taşıma sırasında darbe riskini azaltmak için güvenli iç sabitleme ve koruyucu yapılar kullanarak ürün boyutlarına, ağırlığına ve taşıma gereksinimlerine göre paketleme yöntemlerini seçiyor. Ambalaj, uluslararası gönderilerin yanı sıra toplu siparişler ve özelleştirilmiş endüstriyel projeler için de uygundur.
| Karşılaştırma Öğesi | Fren Direnci Kutusu | Yük Direnci / Bireysel Direnç |
|---|---|---|
| Uygulama Amacı | İnvertör rejeneratif frenleme ve DC bara voltajı kontrolü için tasarlanmıştır | Esas olarak genel yük testi veya bağımsız uygulamalar için kullanılır |
| Enerji Kullanımı | Kısa süreli yüksek güçlü frenleme darbeleri için optimize edilmiştir | Genellikle sürekli güç dağıtımı için tasarlanmıştır |
| Sistem Entegrasyonu | Muhafaza ve koruma bileşenleriyle komple montaj | Ek kurulum ve koruma tasarımı gerektirir |
| Sıcaklık Koruması | Dahili sıcaklık izleme ve güvenlik koruması | Koruma harici sistem tasarımına bağlıdır |
| Endüstriyel Uyarlanabilirlik | Asansörler, vinçler ve ağır hizmet tahrik sistemleri için uygundur | Standart test ortamlarına daha uygun |
Dufew Electric, ürün güvenilirliğini ve tutarlılığını sağlamak için sıkı kalite yönetimi prosedürlerini uygulamaktadır.
Kalite kontrol şunları kapsar:
- Gelen malzeme denetimi
- Üretim süreci takibi
- Elektriksel performans testi
- Nihai ürün denetimi
Müşteri gereksinimlerine göre sertifikalar ve test raporları mevcuttur.
Frenleme direnci, motor yavaşladığında veya durduğunda üretilen rejeneratif enerjiyi emer. Fazla elektrik enerjisini ısıya dönüştürerek DC bara aşırı gerilim arızalarının önlenmesine yardımcı olur ve invertör güvenilirliğini artırır.
Standart koruma seviyesi IP20 veya IP23'tür. Daha yüksek koruma seviyeleri, dış ortamlar veya tozlu ve nemli endüstriyel alanlar gibi kurulum koşullarına göre özelleştirilebilir.
Evet. Muhafaza yapısı, gerekli uygulamaya bağlı olarak oluklu dirençler, alüminyum muhafazalı dirençler ve boru şeklindeki dirençler dahil olmak üzere farklı direnç elemanlarıyla yapılandırılabilir.
Evet. Dengeli yük paylaşımı ve güvenilir ısı dağılımı sağlamak için nominal güç, direnç değeri ve kurulum koşulları uygun şekilde eşleştirildiğinde birden fazla ünite paralel olarak bağlanabilir.
Dufew, endüstriyel uygulamalarda istikrarlı ürün performansı sağlamak amacıyla malzeme denetimi, standart üretim süreçleri, elektrik testleri ve son denetim yoluyla kaliteyi kontrol eder.
