Dirençler, frenleme üniteleri, reaktörler, güç filtreleri ve transformatörleri içeren, farklı uygulama gereksinimlerini karşılamak için tam özelleştirme seçeneklerine sahip kapsamlı bir portföy sunuyoruz.

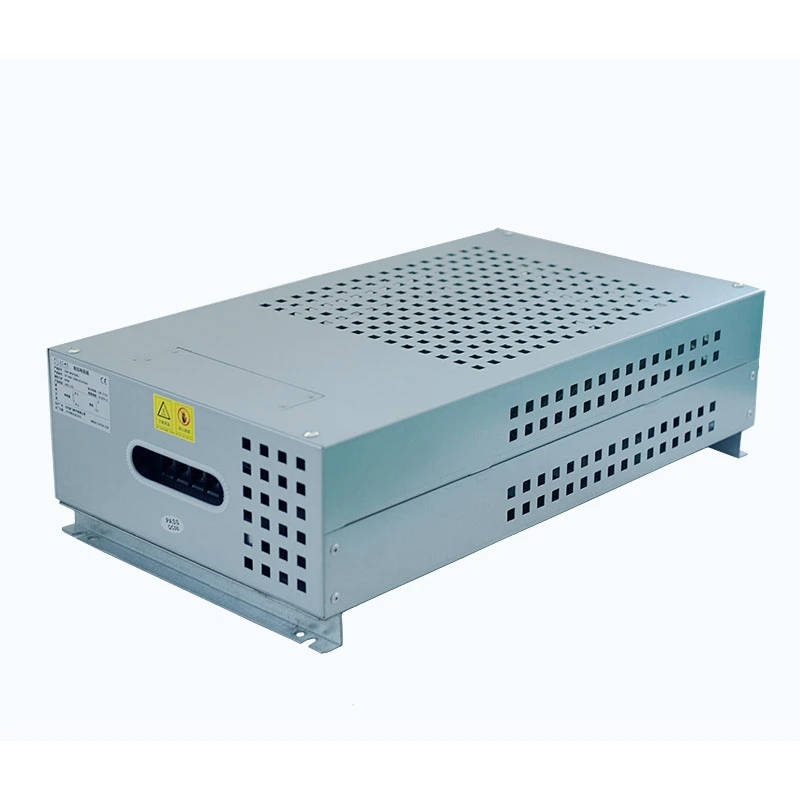

DUFEW Oluklu Direnç Kutusu, birden fazla oluklu direnç elemanını seri ve paralel bağlantı yöntemleriyle birleştiren ve bunları profesyonel bir muhafaza içine sabitleyen, yüksek güçlü bir direnç düzeneğidir. Bireysel dirençlerin güç sınırlamasının üstesinden gelmek ve yüksek güçlü elektrik sistemleri için istikrarlı enerji emme performansı sağlamak üzere özel olarak geliştirilmiştir.
Direnç kutusu maksimum 30KW güç değerini, 0,01Ω ila 1KΩ direnç değerlerini ve ±%3, ±%5 ve ±%10 direnç doğruluk seçeneklerini destekler. İç yapı, yüksek akım terminal bloğu ve sıcaklık koruma anahtarını içerirken, muhafaza koruma sınıfı farklı uygulama gereksinimlerine göre özelleştirilebilir.
Çin'deki deneyimli bir üretici ve tedarikçi olarak DUFEW, fren sistemleri, değişken frekanslı sürücüler, endüstriyel otomasyon ekipmanları, asansörler, vinçler, haddehaneler ve verimli enerji dağıtımı gerektiren diğer uygulamalar için özelleştirilmiş çözümler sunmaktadır.
Oluklu Direnç Kutusunun iç yapısı, seri ve paralel devreler yoluyla düzenlenmiş ve özel olarak tasarlanmış bir mahfaza içine güvenli bir şekilde monte edilmiş çok sayıda oluklu direnç elemanından oluşur. Bu modüler konfigürasyon, istikrarlı elektrik performansını ve uygun bakımı korurken güç kapasitesini artırır.
Muhafaza, mükemmel korozyon direnci, mekanik mukavemet ve ısı dağıtma özelliği sağlayan alüminyum-çinko kaplı çelik sacdan üretilmiştir. Entegre havalandırma yapısı, sürekli çalışma sırasında hava akışını optimize etmeye ve sabit sıcaklığı korumaya yardımcı olur.
Harici elektrik bağlantılarını basitleştirmek için direnç kutusunun içine yüksek akımlı bir terminal bloğu yerleştirilmiştir. Dahili sıcaklık koruma anahtarı, iç sıcaklık önceden ayarlanmış güvenlik sınırını aştığında devrenin bağlantısını otomatik olarak keserek aşırı ısınmanın zarar görmesini önler.
Müşteri gereksinimlerine göre DUFEW, isteğe bağlı soğutma fanları, bağımsız direnç grubu kontrolü ve özelleştirilmiş koruma seviyeleri sağlayabilir. Ürün GB-5792 standardına göre tasarlanmış olup zorlu endüstriyel ortamlara uygundur.
Örnek: CRB 10KW 13.6R J
| Kod | Tanım |
|---|---|
| CRB | Oluklu Direnç Kutusu / Frenleme Direnç Kutusu |
| 10KW | Nominal Güç |
| 13.6R | Anma Direnci |
| J | Direnç Toleransı (K=%10, J=%5, H=%3) |
| Parametre | Şartname |
|---|---|
| Güç Aralığı | 1KW-30KW |
| Çalışma Gerilimi | ≤1200V |
| Direnç Aralığı | 0.01Ω---1KΩ |
| Direnç Toleransı | ±3/±5/±10 |
| Koruma Sınıfı | IP20/IP23 |
| Sıcaklık Katsayısı | ≤300 ppm/°C |
| Alev Geciktirici Sınıf | UL94V-2 |
| Standart Uyumluluk | GB-5792 |
DUFEW, farklı endüstriyel çalışma koşullarına göre özelleştirilmiş Oluklu Direnç Kutusu çözümleri sunar. Müşteriler sistem gereksinimlerine göre uygun güç değerlerini, direnç değerlerini, soğutma yöntemlerini, koruma seviyelerini ve dahili devre konfigürasyonlarını seçebilirler.
Modüler tasarım, birden fazla direnç ünitesinin farklı güç seviyelerinde birleştirilmesine olanak tanıyarak ürünü yüksek frenleme enerjisi, sık hızlanma ve yavaşlama ve sürekli görev çalışması gerektiren uygulamalar için uygun hale getirir.
Özelleştirme seçenekleri şunları içerir:
- Özelleştirilmiş nominal güç
- Özelleştirilmiş direnç değeri
- Çok gruplu direnç devre tasarımı
- Ek soğutma fanı kurulumu
- Özelleştirilmiş muhafaza yapısı
- Müşteri çizimlerine göre OEM üretimi
Oluklu Direnç Kutusu, motorun yavaşlaması sırasında üretilen rejeneratif enerjiyi emer ve DC bara aşırı gerilim arızalarının önlenmesine yardımcı olur.
Vinçlerde, kaldırma ekipmanlarında ve malzeme taşıma sistemlerinde sık frenleme işlemleri için tasarlanmıştır.
Sürekli yük koşullarında çalışan yüksek güçlü motorlar için istikrarlı frenleme performansı sağlar.
Sık hızlanma, yavaşlama ve enerji tüketimi kontrolü gerektiren asansör sistemleri için uygundur.
Elektrik testleri ve enerji dağıtımı uygulamaları için güvenilir, yüksek güçlü bir yük bileşeni olarak kullanılır.
DUFEW Oluklu Direnç Kutusu modüler bir dahili direnç yapısını benimser. Çoklu direnç elemanları bağımsız gruplara bölünür ve ayrı devreler üzerinden bağlanır, böylece bakım daha kolay olur ve değiştirme maliyetleri azalır.
Tek bir direnç grubu arızalandığında teknisyenlerin direnç kutusunun tamamını değiştirmek yerine yalnızca hasarlı modülü değiştirmesi gerekir. Bu tasarım, ekipmanın kullanılabilirliğini önemli ölçüde artırır ve uzun vadeli bakım masraflarını azaltır.
Dahili direnç elemanları ayrı devrelere bölünmüştür. Hasarlı tek bir bölüm, diğer direnç gruplarının çalışmasını etkilemeden bağımsız olarak değiştirilebilir.
Ön tarafa monte edilen yüksek akım terminal bloğu, merkezi ve düzenli kablolama sağlar. Büyük güç kabloları kurulum, inceleme ve bakım sırasında kolayca takılıp çıkarılabilir.
Standart sıcaklık koruma anahtarı, anormal sıcaklık koşulları oluştuğunda devrenin bağlantısını otomatik olarak keser ve gözetimsiz çalışma sırasında aşırı ısınmadan kaynaklanan direnç hasarını önler.
DUFEW Oluklu Direnç Kutusu, sık frenleme, yüksek enerji emilimi ve uzun süreli sürekli çalışma gerektiren ağır hizmet ekipmanları için özel olarak tasarlanmıştır.
Fren dirençlerinin tekrarlanan enerji deşarj döngülerine dayanması gereken haddehaneler, liman vinçleri ve ağır hizmet asansörleri gibi endüstriyel uygulamalar için uygundur.
Haddehaneler, liman makineleri ve ağır yük asansörleri dahil olmak üzere sık enerji geri besleme koşullarına sahip ekipmanlar için uygundur. Döngüsel servis ömrü, belirtilen çalışma koşulları altında 9000 saati aşabilir.
Yüksek güçlü uygulamalar veya yüksek sıcaklıktaki ortamlar için, ısı dağıtım verimliliğini artırmak ve kararlı çalışmayı sürdürmek için soğutma fanları takılabilir.
Tek tip muhafaza boyutları, birden fazla direnç kutusunun paralel olarak kurulmasına olanak tanıyarak, büyük test sistemleri ve eksiksiz elektrik kontrol ekipmanı için düzenli bir yerleşim çözümü sağlar.
Direnç elemanı, oluklu bir yapı halinde oluşturulmuş konstantan veya nikel-krom alaşımlı şeritlerden üretilir. Bu tasarım parazitik endüktansı azaltır ve yanıt performansını artırır, böylece yüksek frekanslı darbe frenleme ve zorlu endüstriyel uygulamalar için uygun hale gelir.
Oluklu şeridin artan yüzey alanı, ısı dağıtım verimliliğini artırırken, çalışma sırasında istikrarlı direnç performansı için ≤300 ppm/°C sıcaklık katsayısını korur.
Temel avantajlar arasında düşük endüktans özellikleri, mükemmel termal kararlılık, verimli ısı dağıtımı ve sık darbe yükleme koşulları altında güvenilir performans yer alır.
Muhafaza, endüstriyel ortamlar için güçlü korozyon direnci ve oksidasyon koruması sağlayan alüminyum-çinko kaplı çelik sacdan yapılmıştır. Hassas bükme, kaynak işlemleri ve optimize edilmiş havalandırma kanalları hem yapısal gücü hem de hava akışı verimliliğini artırır.
Temel avantajlar arasında korozyon direnci, mekanik dayanıklılık, gelişmiş termal yönetim ve zorlu çalışma koşullarına uyum sayılabilir.
Yüksek sıcaklık seramik veya mika destekler, oluklu direnç elemanlarını sabitlemek için kullanılırken ısıtma bileşenleri ile mahfaza arasında elektriksel izolasyon sağlar. Yalıtım yapısı 350°C'ye kadar termal koşullar altında güvenilir performansı korur.
Temel avantajlar arasında yüksek sıcaklık direnci, stabil elektrik yalıtımı, gelişmiş güvenlik ve sürekli termal stres altında uzun hizmet ömrü yer alır.
Direnç kutusu, yüksek güçlü uygulamalarda güvenilir bağlantı için tasarlanmış yüksek akımlı bakır bara terminal yapısını benimser. Çok devreli kablolama tasarımı, kablo bağlantılarının düzenlenmesine, ısı oluşumunun azaltılmasına ve elektriksel kararlılığın iyileştirilmesine yardımcı olur.
Temel avantajları arasında yüksek akım taşıma kapasitesi, uygun kurulum, istikrarlı elektrik bağlantısı ve büyük güç sistemlerine uygunluk yer alır.
İsteğe bağlı konfigürasyonlar arasında sıcaklık koruma anahtarları ve eksenel soğutma fanları bulunur. Sıcaklık anahtarı, anormal sıcaklık koşulları oluştuğunda devrenin bağlantısını keserek ek güvenlik sağlarken, cebri hava soğutması sıcaklık artışını azaltmaya ve kapalı kurulumlarda sürekli çalışma kapasitesini artırmaya yardımcı olur.
| Elektriksel Performans | Test Koşulları | Performans |
|---|---|---|
| Dielektrik Dayanımı | 2500VAC/50Hz/60S | Kaçak akım ≤10mA |
| Yalıtım Direnci | 1000VDC | Yalıtım direnci ≥100MΩ |
| Kısa Süreli Aşırı Yük | 5S için 10 kat nominal güç | Görünür hasar yok |
| Uzun Süreli Yük Ömrü | Döngüsel çalışma (Deşarj 10S, Aralık 90S) | 9000 saatten fazla |
| Kararlı Durum Nemli Isı | 40°C±2/90%-95%RH/100h | △R≤±（1%R+0,05Ω） |
| Hızlı Sıcaklık Değişimi | -55°C, 55°C, 155°C'nin her biri 15 dakika, 5 döngü | △R≤±(%2R+0,05Ω) |
| Isı Direnci | 350°C/2 saat | Belirgin bir renk değişikliği veya hasar yok |
| Sıcaklık Katsayısı | Nominal yük direnci ile statik direnç arasındaki karşılaştırma | 300 ppm/°C'den az |
| Alev Geciktirme | 5 dakika boyunca 10 kat nominal güç | Kırmızı parlıyor ama alev yok |
| Mekanik Performans | Test Koşulları | Performans |
|---|---|---|
| Terminal Gücü | 45N/30S | Gevşeme veya görünür hasar yok |
| Titreşim Direnci | 5-200Hz, 1g, 98m/S² | Görünür yapısal hasar yok |
| Lehimleme Isı Direnci | 3S için 350±5°C lehime batırılmış kurşun terminal | △R≤±（1%R+0,05Ω） Görünür harici hasar yok, net işaret |
| Lehimlenebilirlik | 5S için 235±5°C lehime batırılmış terminal | Terminal yüzeyinde lehim kapsamı ≥%95 |
Uygun bir frenleme direnci çözümünün seçilmesi sistem kararlılığını, güvenliğini ve bakım verimliliğini artırmak açısından önemlidir. Bireysel alüminyum muhafazalı dirençler, boru şeklindeki dirençler veya bağımsız direnç elemanlarıyla karşılaştırıldığında DUFEW, endüstriyel güç uygulamaları için gelişmiş koruma, termal yönetim ve daha kolay kurulumla daha entegre bir tasarım sunar.
| Karşılaştırma Boyutu | Oluklu Direnç Kutusu | Geleneksel Tek Alüminyum Muhafaza / Boru Şeklinde / Bağımsız Direnç |
|---|---|---|
| Güç İdaresi Yeteneği | Birden fazla oluklu direnç elemanı, seri ve paralel devreler aracılığıyla birleştirilebilir; böylece tek bir muhafazanın, birleşik koruma ve bağlantı yönetimi sağlarken 30KW'a kadar güç kapasitesine ulaşması sağlanır. | Bireysel dirençler genellikle sınırlı güç kapasitesine sahiptir. Çoklu üniteler ek kombinasyon, kablolama ve koruma yapıları gerektirerek kurulum karmaşıklığını artırır. |
| Yüksek Frekans Performansı | Oluklu alaşım şerit yapısı, düşük endüktans özellikleri sağlayarak, yüksek frekanslı frenleme işlemleri sırasında voltaj yükselmelerini, elektromanyetik paraziti ve dengesizliği azaltmaya yardımcı olur. | Geleneksel direnç yapıları, hızlı anahtarlama veya darbe frenleme koşullarına sahip uygulamalarda performansı etkileyebilecek daha yüksek parazitik endüktans üretebilir. |
| Koruma ve Güvenlik | Entegre metal muhafaza, dahili ısıtma elemanlarını toza, neme ve kazara temasa karşı korur. Koruma sınıfları uygulama gereksinimlerine göre özelleştirilebilir. | Açıkta kalan direnç elemanları sınırlı çevre koruması sağlar ve ek güvenlik kapakları veya koruma bileşenleri gerektirebilir. |
| Termal Yönetim | Dahili hava akışı yapısı ve optimize edilmiş direnç düzeni, ısı dağıtımını iyileştirir ve sürekli çalışma sırasında yerel sıcaklık birikimini azaltır. | Birlikte monte edilen birden fazla bağımsız direnç, etkili hava akışı organizasyonundan yoksun olabilir, bu da dengesiz ısınma ve hızlandırılmış eskime riskini artırabilir. |
| Bakım Kolaylığı | Modüler iç yapı, daha kolay inceleme ve değiştirme olanağı sağlar. Entegre terminaller ve sıcaklık koruma bileşenleri bakım prosedürlerini basitleştirir. | Ayrı direnç kurulumları genellikle merkezi koruma ve izleme olmadan daha karmaşık kablolama ve bileşen değiştirme işlemleri gerektirir. |
C: Bu çözüm, uygulamanın tek bir direncin sağlayabileceğinden daha yüksek güç kapasitesi, entegre muhafaza koruması veya daha uygun bakım gerektirdiği durumlarda uygundur. Değişken frekanslı tahrik sistemlerinde, vinçlerde, asansörlerde, haddehanelerde ve sık frenleme gerektiren diğer endüstriyel ekipmanlarda yaygın olarak uygulanır.
C: Dahili sıcaklık koruma anahtarı, çalışma sıcaklığını sürekli olarak izler. Sıcaklık önceden belirlenmiş güvenlik sınırını aştığında, koruma cihazı aşırı ısınma risklerini azaltmak ve direnç sistemini korumak için devrenin bağlantısını keser.
C: Evet. Yüksek güç çıkışı, sık frenleme döngüleri veya sınırlı havalandırma koşulları içeren uygulamalarda, ısı dağıtımını iyileştirmek ve kararlı çalışmayı sürdürmek için isteğe bağlı bir soğutma fanı sistemi kurulabilir.
C: Evet. Dahili direnç elemanları, uygulama gereksinimlerine göre birden fazla bağımsız grup halinde yapılandırılabilir. Bu, esnek yük ayarına, daha kolay arıza izolasyonuna ve gelişmiş sistem güvenilirliğine olanak tanır.
C: Standart konfigürasyonlar 1KW'dan 30KW'a kadar güç değerlerini destekler. Farklı güç seviyeleri gerektiren uygulamalar için DUFEW, çalışma koşulları ve teknik spesifikasyonlara göre özelleştirilmiş çözümler geliştirebilmektedir.
C: Direnç değerleri sistem gereksinimlerine göre özelleştirilebilir. Standart seçenekler, elektrik uygulamasına bağlı olarak farklı direnç aralıklarını ve ±%3, ±%5 ve ±%10 toleransları içerir.
C: Değişken frekanslı sürücüler, vinçler, liman makineleri, asansörler, haddehaneler, otomasyon ekipmanları ve elektrik test sistemleri dahil olmak üzere endüstriyel tahrik ve enerji kontrol uygulamalarında yaygın olarak kullanılmaktadır. Tekrarlanan frenleme, enerji dağıtımı ve kararlı termal performans gerektiren uygulamalar için özellikle uygundur.
C: Evet. DUFEW, güç değeri, direnç değeri, muhafaza yapısı, koruma seviyesi, soğutma yöntemi ve dahili devre konfigürasyonu dahil olmak üzere müşteri gereksinimlerine göre özelleştirilmiş tasarımları destekler. Müşteriler uygulama ayrıntılarını veya teknik çizimleri sağlayabilir ve DUFEW mühendisleri gerçek çalışma koşullarına göre uygun bir çözüm geliştirecektir.
