Dirençler, frenleme üniteleri, reaktörler, güç filtreleri ve transformatörleri içeren, farklı uygulama gereksinimlerini karşılamak için tam özelleştirme seçeneklerine sahip kapsamlı bir portföy sunuyoruz.

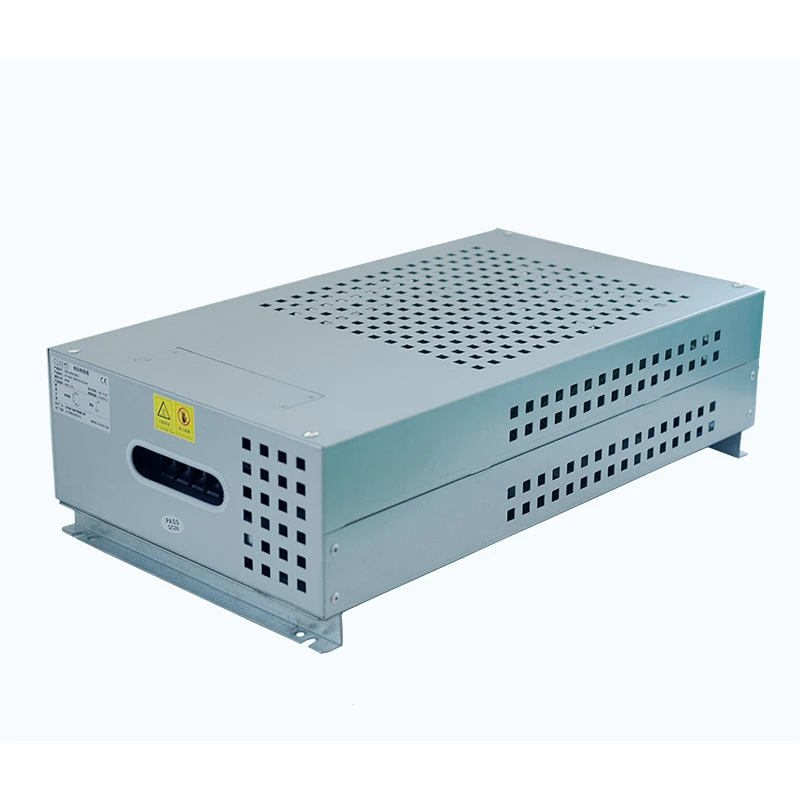

İnvertör Frenleme Direnci Kutusu, invertör tahrikli motor sistemlerinde kullanılan özel bir frenleme bileşenidir. Bir motor büyük bir atalet yüküyle yavaşladığında, rejeneratif enerji invertör DC bağlantısına geri beslenir ve bara voltajının yükselmesine neden olur. Bu ürün, stabil invertör çalışmasını sürdürmek için fazla enerjiyi direnç elemanları aracılığıyla dağıtır.
İç yapı, gerekli direnç ve güç değerlerine göre düzenlenmiş çok sayıda oluklu direnç elemanından oluşur. Direnç düzeneği, entegre terminal blokları ve sıcaklık koruma anahtarları içeren koruyucu bir alüminyum-çinko kaplı çelik muhafazanın içine monte edilmiştir.
Muhafaza tasarımı, invertör kabininin yanına harici montajı destekleyerek, etkili ısı dağılımını ve elektrik güvenliğini korurken dahili kabin alanından tasarruf edilmesine yardımcı olur.
Direnç ve güç konfigürasyonu, yaygın invertör frenleme gereksinimlerine göre tasarlanmıştır. Bu, seçimi basitleştirir ve sistem entegrasyonu sırasında manuel hesaplamanın azaltılmasına yardımcı olur.
Muhafaza, sıcak havayı invertör kabininden uzaklaştıran ve sürücü bileşenleri etrafındaki ikincil ısı birikimini azaltan bir yan havalandırma tasarımını benimser.
Dahili düzen, direnç elemanları ile muhafaza arasında yeterli yalıtım mesafesi sağlayarak 1200 V'a kadar DC bara gerilimleri altında kararlı çalışmayı destekler.
Özel montaj tabanı, değerli dahili elektrik kabini alanını işgal etmeden, invertör kabinlerinin yan veya alt kısmına kuruluma olanak tanır.
- VFD rejeneratif frenleme sistemleri için özel olarak tasarlanmıştır
- DC bara aşırı gerilim alarmlarını önlemek için fazla frenleme enerjisini ısıya dönüştürür
- Oluklu direnç kombinasyonu 30kW'a kadar güç değerlerini destekler
- Dahili sıcaklık anahtarı çalışma güvenliğini artırır
- Alüminyum-çinko kaplı muhafaza, korozyon direnci ve mekanik koruma sağlar
- Sık hızlanma, yavaşlama ve acil durdurma koşullarına uygun
Dufew Elektrikli Oluklu Direnç Kabini, frenleme, yavaşlama ve dinamik yük kontrolü sırasında güvenilir enerji dağıtımı gerektiren endüstriyel tahrik sistemleri için tasarlanmıştır. Esnek konfigürasyonu, aşağıdakiler de dahil olmak üzere çeşitli ağır iş uygulamaları için uygun olmasını sağlar:
Direnç kabini, sık kaldırma ve indirme işlemleri sırasında üretilen rejeneratif enerjinin yönetilmesine yardımcı olarak asansörlerde, kule vinçlerinde, yük asansörlerinde, vinçlerde ve kaldırma platformlarında sistem stabilitesini artırır.
Bantlı konveyörler, istifleyici toplayıcılar ve ağır taşıma sistemleri gibi sık hızlanma ve yavaşlama döngülerine sahip ekipmanlar için çözüm, istikrarlı frenleme performansı sağlar ve sürekli endüstriyel çalışmayı destekler.
Kabin, haddehaneler, santrifüjler, enjeksiyonlu kalıplama makineleri, tel çekme makineleri ve tekstil makineleri dahil olmak üzere hassas motor kontrolü ve enerji emilimi gerektiren endüstriyel makineler için uygundur.
Ayrıca elektriksel performansı ve sistem güvenilirliğini değerlendirmek amacıyla kontrollü direnç yükleri sağlamak amacıyla invertör performans test ekipmanına ve servo sürücü test sistemlerine de entegre edilebilir.
| Parametre | Şartname |
|---|---|
| Güç Aralığı | 1kW-30kW |
| Çalışma Gerilimi | ≤1200V |
| Direnç Aralığı | 0.01Ω-1kΩ |
| Direnç Toleransı | ±%3 / ±%5 / ±%10 |
| Koruma Sınıfı | IP20 / IP23 |
| Sıcaklık Katsayısı | ≤300 ppm/°C |
| Alev Geciktirici Sınıf | UL94V-2 |
| Standart | GB-5792 |
Örnek: CRB 10KW 13.6R J
| Kod | Tanım |
|---|---|
| CRB | Fren Direnci Kutusu |
| 10KW | Nominal Güç |
| 13.6R | Anma Direnci |
| J | Direnç Toleransı (K=%10, J=%5, H=%3) |
| Performans Öğesi | Test Durumu | Performans |
|---|---|---|
| Dielektrik Dayanımı | 2500VAC/50Hz/60S | Kaçak akım ≤10mA |
| Yalıtım Direnci | 1000VDC | ≥100MΩ |
| Kısa Süreli Aşırı Yük | 10 kat nominal güç 5S | Görünür hasar yok |
| Uzun Süreli Yük Ömrü | 10S deşarj / 90S aralıklı döngü | >9000 saat |
| Nemli Isı Testi | 40°±2°C / %90-%95 Bağıl Nem / 100 saat | △R≤±(1%R+0,05Ω) |
| Sıcaklık Döngüsü | -55°C, 55°C, 155°C çevrim | △R≤±(2%R+0,05Ω) |
| Isı Direnci | 350°C/2 saat | Renk solması veya hasar yok |
| Sıcaklık Katsayısı | Nominal yük durumu | <300 ppm/°C |
| Alev Testi | 10 kat nominal güç 5 dak | Alevsiz kırmızı ısıtma |
| Performans Öğesi | Test Durumu | Performans |
|---|---|---|
| Terminal Gücü | 45N/30S | Gevşeme veya hasar yok |
| Titreşim Direnci | 5-200Hz, 1g, 98m/S² | Yapısal hasar yok |
| Lehimleme Isı Direnci | 350±5°C / 3S | △R≤±(1%R+0,05Ω) |
| Lehimlenebilirlik | 235±5°C / 5S | Lehim kapsamı >%95 |
Hızlı yavaşlama veya acil frenleme sırasında bu ürün, invertör DC bara stabilitesinin korunmasına yardımcı olmak için etkili bir enerji dağıtım yolu sağlar.
Direnç yapısı, kaldırma ekipmanlarında, konveyörlerde ve endüstriyel otomasyon sistemlerinde yaygın olarak görülen tekrarlanan enerji emme koşulları için tasarlanmıştır.
Harici montaj yapısı kabin alanı gereksinimlerini azaltır ve sistem kurulumunu basitleştirir.
| Karşılaştırma Öğesi | İnvertör Frenleme Direnci Kutusu | Genel Yük Direnç Kutusu |
|---|---|---|
| Ana Amaç | İnverter frenleme ve DC bara voltaj kontrolü için tasarlanmıştır | Genel direnç yükü uygulamaları |
| Parametre Seçimi | İnvertör frenleme ünitesi gereksinimleriyle eşleşti | Ek direnç hesaplaması gerektirir |
| Soğutma Tasarımı | Yan egzoz, sıcak havanın invertör kabinine girmesini önler | Standart hava akışı çevredeki ekipmanı etkileyebilir |
| Kurulum | İnverter kabininin harici montajını destekler | Genellikle ayrı kurulum alanı gerektirir |
| Çalışma Durumu | Aralıklı rejeneratif frenleme için optimize edilmiştir | Esas olarak genel yük veya test için kullanılır |
Dufew Electric, direnç montajı ve muhafaza imalatından elektriksel performans testlerine kadar standartlaştırılmış üretim prosedürlerini uygulamaktadır.
Kalite kontrolü şunları içerir:
- Gelen malzeme denetimi
- Direnç değeri doğrulaması
- Yalıtım testi
- Termal koruma testi
- Nihai ürün denetimi
Her direnç kutusu, ürün boyutuna ve taşıma gereksinimlerine göre profesyonelce paketlenir.
Paketleme süreci şunları içerir:
- Ürün koruma sabitlemesi
- Neme dayanıklı ambalaj
- İhracat sevkiyatının hazırlanması
- Toplu sipariş yönetimi
Uygun bir İnverter Frenleme Direnç Kutusunun seçilmesi, invertör parametrelerinin, motor özelliklerinin, frenleme koşullarının ve kurulum ortamının kapsamlı bir şekilde değerlendirilmesini gerektirir. Doğru konfigürasyon, rejeneratif enerjiyi etkili bir şekilde dağıtmaya, DC bara aşırı gerilimini önlemeye ve VFD sistemlerinin uzun vadeli güvenilirliğini artırmaya yardımcı olur.
Direnç kutusu güç değeri, invertör kapasitesine ve motor çalışma koşullarına göre seçilmelidir. Daha yüksek motor gücüne, daha büyük yük ataletine veya sık frenleme döngülerine sahip uygulamalar genellikle daha güçlü enerji emme kapasitesi gerektirir.
Anahtar seçim faktörleri arasında invertör nominal gücü, motor gücü, yük ataleti, gerekli frenleme torku ve fren frekansı yer alır.
Güvenli ve istikrarlı bir çalışma sağlamak için direncin çalışma voltajı, invertörün DC bara voltajıyla eşleşmelidir. 400V sınıfı invertör sistemleri, 690V endüstriyel sürücüler veya 1200V'a kadar yüksek gerilim DC uygulamaları gibi farklı sürücü sistemleri farklı gerilim konfigürasyonları gerektirebilir.
Dufew fren direnci çözümleri, uygulama gereksinimlerine göre farklı DC bara gerilimi koşullarında kararlı çalışmayı destekleyecek şekilde tasarlanmıştır.
Direnç değeri frenleme performansını doğrudan etkiler. Daha düşük bir direnç değeri, daha güçlü frenleme kuvveti sağlayabilir ancak daha yüksek akım akışıyla sonuçlanır; daha yüksek bir direnç değeri ise akım stresini azaltır ancak frenleme süresini artırabilir.
Uygun direnç konfigürasyonu, invertör frenleme ünitesi özelliklerine, izin verilen frenleme akımına, gerekli durma süresine ve yük atalet özelliklerine göre belirlenmelidir.
Farklı endüstriyel uygulamalar farklı seviyelerde rejeneratif enerji üretir, bu nedenle direnç kutusu gerçek frenleme döngüsüne ve çalışma koşullarına göre seçilmelidir.
| Başvuru | Çalışma Durumu | Seçim Odağı |
|---|---|---|
| Asansör | Sık hızlanma ve durma döngüleri | Yüksek güvenilirlik ve tekrarlanan frenleme kapasitesi |
| Vinç ve Vinç | Ağır kaldırma ve indirme işlemleri | Yüksek aşırı yük kapasitesi ve istikrarlı performans |
| Konveyör Sistemi | Uzun sürekli çalışma | Kararlı termal yönetim |
| Santrifüj | Hızlı yavaşlama gereksinimleri | Hızlı enerji emme yeteneği |
| Endüstriyel Makineler | Aralıklı frenleme koşulları | Doğru güç ve direnç seçimi |
Kurulum ortamı kabin yapısını, havalandırma tasarımını ve termal performansı etkiler. Seçimden önce müşteriler mevcut montaj alanını, kurulum yöntemini, ortam sıcaklığını ve hava akışı koşullarını dikkate almalıdır.
Dufew frenleme direnci kutuları, pratik kurulum yapılarını ve optimize edilmiş havalandırma tasarımlarını benimseyerek, etkili ısı dağılımını korurken invertör kabinleriyle entegrasyona olanak tanır.
Standart direnç kutuları her zaman belirli endüstriyel gereksinimleri karşılamayabilir. Dufew, direnç değeri, nominal güç, çalışma voltajı, muhafaza boyutları, terminal düzenlemesi ve koruma gereksinimlerine dayalı olarak özelleştirilmiş konfigürasyonlar sağlar.
Profesyonel üretim kapasitesi ile Dufew Electric, farklı invertör sistemleri ve endüstriyel uygulamalar için OEM ve özelleştirilmiş fren direnci çözümlerini desteklemektedir.
Dufew fren direnci kutuları farklı üreticilerin çeşitli invertör sistemleriyle eşleştirilebilir. Müşteriler invertör modeli bilgilerini sağlayabilir ve Dufew uygun bir direnç ve güç konfigürasyonu önerecektir.
Özelleştirme için müşteriler invertör modelini, motor gücünü, çalışma voltajını, direnç değerini, frenleme görev döngüsünü ve kurulum gereksinimlerini sağlamalıdır. Dufew bu parametrelere göre uygun bir direnç kutusu çözümü tasarlayabilir.
Evet. Dufew, farklı endüstriyel uygulamaları karşılamak için ayarlanabilir direnç değerleri, güç değerleri, muhafaza tasarımları, terminal konfigürasyonları ve koruma seçenekleriyle özelleştirilmiş fren direnci kutuları sağlar.
Servis ömrü temel olarak fren frekansından, aşırı yük koşullarından, çalışma sıcaklığından, soğutma performansından ve kurulum ortamından etkilenir. Doğru seçim ve ısı yönetimi, uzun vadeli güvenilirliği artırabilir.
Evet. Dufew frenleme direnci kutuları, asansörler, vinçler, konveyörler ve endüstriyel otomasyon ekipmanları gibi tekrarlı hızlanma ve yavaşlama gerektiren uygulamalar için tasarlanmıştır. Güç değeri frenleme döngüsüne göre seçilmelidir.
Havalandırma koşullarını, terminal bağlantılarını, toz birikimini ve aşırı ısınma belirtilerini kontrol etmek için düzenli kontrol yapılması önerilir. Doğru bakım, istikrarlı performansın ve daha uzun hizmet ömrünün sağlanmasına yardımcı olur.
Dufew fren direnci kutuları, endüstriyel uygulamalar için koruyucu muhafazalara ve güvenilir yapılara sahiptir. Yüksek nem, toz veya özel çalışma koşullarına sahip ortamlar için özelleştirilmiş koruma çözümleri mevcuttur.
Dufew, endüstriyel direnç tasarımı ve üretiminde uzmanlaşmış olup, invertör üreticileri, ekipman üreticileri ve otomasyon şirketlerine özelleştirilmiş fren direnci çözümleri, sıkı kalite kontrolü ve güvenilir destek sunmaktadır.
Asansörler, vinçler, endüstriyel sürücüler veya otomasyon ekipmanları için bir fren direnci çözümüne mi ihtiyacınız var?
İnverter modelinizi, motor gücünüzü, DC bara voltajını ve frenleme gereksinimlerinizi sağlayın. Dufew, uygun bir VFD fren direnci kutusu önerecek ve projeniz için teknik destek sağlayacaktır.
Özelleştirilmiş direnç değerleri, güç değerleri ve muhafaza tasarımları için bugün fiyat teklifi isteyin.
