Dirençler, frenleme üniteleri, reaktörler, güç filtreleri ve transformatörleri içeren, farklı uygulama gereksinimlerini karşılamak için tam özelleştirme seçeneklerine sahip kapsamlı bir portföy sunuyoruz.

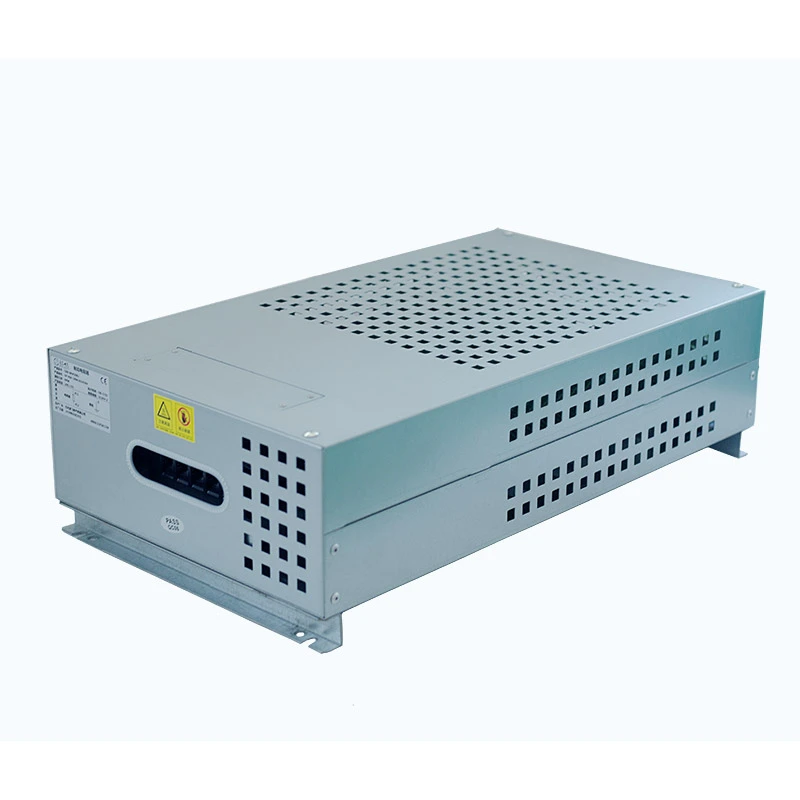

Dufew Yüksek Güçlü Direnç Kutusu, yüksek güçte enerji dağıtımı gereksinimlerini karşılamak için birden fazla oluklu direnç elemanını kompakt bir metal muhafazada birleştirir.
Direnç üniteleri farklı güç ve direnç gereksinimlerine göre seri veya paralel olarak bağlanabilir. Muhafaza, güvenli ve rahat kurulum için entegre terminallere ve sıcaklık koruma cihazlarına sahip alüminyum-çinko kaplı çelik plakadan yapılmıştır.
Özelleştirilebilir teknik özellikleri ve çoklu soğutma konfigürasyonları ile bu ürün, invertör fren sistemleri, endüstriyel test ekipmanları, enerji depolama uygulamaları ve büyük ölçekli tahrik sistemleri için uygundur.
| Parametre | Şartname |
|---|---|
| Güç Aralığı | 1kW-30kW |
| Çalışma Gerilimi | ≤1200V |
| Direnç Aralığı | 0.01Ω-1kΩ |
| Direnç Toleransı | ±%3 / ±%5 / ±%10 |
| Koruma Sınıfı | IP20 / IP23 |
| Sıcaklık Katsayısı | ≤300 ppm/°C |
| Alev Geciktirici Sınıf | UL94V-2 |
| Standart | GB-5792 |
Örnek: CRB 10KW 13.6R J
| Kod | Tanım |
|---|---|
| CRB | Yüksek Güçlü Direnç Kutusu |
| 10KW | Nominal Güç |
| 13.6R | Anma Direnci |
| J | Direnç Toleransı (K=%10, J=%5, H=%3) |
Doğru Yüksek Güçlü Direnç Kutusunun seçilmesi elektrik gereksinimlerine, çalışma koşullarına ve kurulum ortamına bağlıdır. Anahtar seçim faktörleri şunları içerir:
Enerji tüketimi gereksinimlerine, yük koşullarına ve çalışma döngülerine göre uygun güç kapasitesini seçin.
Kararlı enerji dağılımını sağlamak için direnç değeri sistem voltajına, akım gereksinimlerine ve uygulama koşullarına uygun olmalıdır.
Uygun soğutma konfigürasyonunu seçmek için çalışma süresini, kurulum alanını ve ısı dağıtım koşullarını göz önünde bulundurun.
Farklı uygulamalar, farklı muhafaza yapıları, koruma seviyeleri ve mekanik tasarımlar gerektirebilir.
Direnç kutusunun tüm ekipman sistemiyle eşleştiğinden emin olmak için bağlantı yöntemlerini, montaj gereksinimlerini, koruma işlevlerini ve sistem entegrasyon koşullarını göz önünde bulundurun.
Yüksek güçlü endüstriyel uygulamalar için tasarlanan direnç sistemi, invertör frenleme, enerji depolama deşarj testi, endüstriyel ekipman eskime testleri ve simüle edilmiş güç yükü uygulamaları dahil olmak üzere farklı çalışma gereksinimlerini karşılayacak şekilde yapılandırılabilir.
Dahili direnç devreleri birden fazla bağımsız güç dalına bölünerek sistemin düşük yükle devreye alma, nominal güçte çalışma ve kısa süreli aşırı yük testi gibi farklı çalışma koşullarına uyum sağlamasına olanak tanır.
Bu esnek konfigürasyon, ekipmanın uyarlanabilirliğini artırır, test süreçlerini basitleştirir ve farklı uygulamalar için birden fazla direnç çözümüne olan ihtiyacı azaltır.
Muhafaza yapısı, oluklu dirençler, alüminyum muhafazalı dirençler ve boru şeklindeki direnç elemanları dahil olmak üzere özel uygulama gereksinimlerine göre çeşitli direnç elemanlarını destekler.
Güvenilir performans elde etmek amacıyla temiz üretim alanları, tozlu ortamlar, yağlı endüstriyel alanlar ve diğer zorlu çalışma koşulları için farklı konfigürasyonlar seçilebilir.
Dahili muhafaza, farklı direnç grupları için özel hava akışı kanalları sağlayan bağımsız bir soğutma odası tasarımını benimser. Bu yapı, devreler arasındaki ısı birikiminin azaltılmasına yardımcı olur ve çalışma sırasında genel termal stabiliteyi artırır.
Çoklu eksenel fanlar, ısıtma elemanları arasında yönlü hava akışı sağlayarak sürekli yüksek güçte çalışma sırasında ısı dağıtım verimliliğini artırır.
Optimize edilmiş havalandırma tasarımı, 24 saatlik ağır yük test koşulları da dahil olmak üzere uzun süreli uygulamalar için sabit sıcaklık performansının korunmasına yardımcı olur.
Her bir güç branşmanı, çalışma sırasında anormal koşulların hızlı bir şekilde tespit edilmesine ve kontrol edilmesine olanak tanıyan bağımsız sıcaklık izleme ve koruma anahtarlarıyla donatılmıştır.
Bu tasarım şunları sağlar:
- Bireysel arıza izolasyonu
- Diğer devreler üzerindeki etki azaltıldı
- Geliştirilmiş sistem kullanılabilirliği
Bir dalda anormal sıcaklık koşulları oluştuğunda, etkilenen devrenin bağlantısı kesilebilir ve diğer devreler normal şekilde çalışmaya devam edebilir.
Muhafaza ve dahili bileşenler, UL94V-2 alev geciktirici gereksinimlerine uygun olup, aşırı yükte çalışma ve uzun süreli endüstriyel kullanım sırasında güvenlik performansının artırılmasına yardımcı olur.
Ana devre, yüksek güçlü çalışma koşullarında güvenilir akım iletimini sağlamak için kalınlaştırılmış entegre bakır baraları kullanır.
Güçlendirilmiş yapı aşağıdakilerin başarılmasına yardımcı olur:
- Daha düşük voltaj kaybı
- Azaltılmış iletken ısınması
- Geliştirilmiş uzun vadeli akım taşıma kapasitesi
Geleneksel ince terminaller veya bakır şeritlerle karşılaştırıldığında bu bara tasarımı, sürekli yüksek akım uygulamaları için daha iyi stabilite sağlar.
Bakır bara sistemi, birden fazla bağlantı konumu sunarak farklı test edilmiş ekipmanlarla, paralel sistemlerle ve özelleştirilmiş elektrik düzenleriyle daha kolay entegrasyona olanak tanır.
Yüksek Güçlü Direnç Kutusu, güvenilir enerji emilimi, yük simülasyonu, akım kontrolü ve yüksek güçlü direnç çözümleri gerektiren endüstriyel uygulamalarda yaygın olarak kullanılmaktadır. Tipik uygulama alanları şunları içerir:
Ağır sanayi alanlarında direnç sistemi genellikle metalurjik üretim ekipmanlarına, büyük iletim sistemlerine ve yüksek güç koşullarında kararlı çalışmanın gerekli olduğu ağır iş makinelerine uygulanır.
Enerji depolama ve elektrik test uygulamaları için, kontrollü yük koşulları ve güvenilir performans doğrulaması sağlamak üzere enerji depolama test platformlarına, akü deşarj test sistemlerine ve yüksek güçlü elektrik test ekipmanlarına entegre edilebilir.
Sistem, sık çalışma sırasında etkili enerji dağıtımı ve istikrarlı frenleme performansı gerektiren liman vinçleri, ağır kaldırma makineleri ve kaldırma sistemleri için uygundur.
Endüstriyel otomasyon ve sürücü uygulamalarında güvenilir güç kontrolü ve sistem korumasını desteklemek için büyük invertör sürücü sistemleri, motor frenleme uygulamaları ve otomasyon ekipmanlarıyla birlikte kullanılabilir.
| Performans Öğesi | Test Durumu | Gereklilik |
|---|---|---|
| Dielektrik Dayanımı | 2500VAC/50Hz/60S | Kaçak akım ≤10mA |
| Yalıtım Direnci | 1000VDC | ≥100MΩ |
| Kısa Süreli Aşırı Yük | 10 kat nominal güç 5S | Görünür hasar yok |
| Uzun Süreli Yük Ömrü | Döngüsel çalışma (10S deşarj, 90S aralık) | >9000 saat |
| Nemli Isı Testi | 40°±2°C / %90-%95 Bağıl Nem / 100 saat | △R≤±(1%R+0,05Ω) |
| Sıcaklık Döngüsü | -55°C, 55°C, 155°C / her biri 15 dakika, 5 döngü | △R≤±(2%R+0,05Ω) |
| Isı Direnci | 350°C/2 saat | Belirgin bir renk değişikliği veya hasar yok |
| Sıcaklık Katsayısı | Nominal yük ve statik direnç | <300 ppm/°C |
| Alev Geciktirme | 5 dakika boyunca 10 kat nominal güç | Alevsiz kırmızı ısıtma |
| Performans Öğesi | Test Durumu | Gereklilik |
|---|---|---|
| Terminal Gücü | 45N/30S | Gevşeklik veya görünür hasar yok |
| Titreşim Direnci | 5-200Hz, 1g, 98m/S² | Yapısal hasar yok |
| Lehimleme Isı Direnci | 3S için 350±5°C'ye daldırılmış terminal | △R≤±(1%R+0,05Ω) |
| Dış görünüş | Görsel inceleme | Hasar yok, net işaret |
| Lehimlenebilirlik | 5S için 235±5°C'ye daldırılmış terminal | Lehim kapsamı >%95 |
| Karşılaştırma Öğesi | Yüksek Güçlü Direnç Kutusu | Konvansiyonel Frenleme / Yük Direnç Kutusu |
|---|---|---|
| Uygulama Aralığı | Frenleme, deşarj testi, eskime testleri ve simüle edilmiş yükleri destekler | Genellikle tek uygulama senaryoları için tasarlanmıştır |
| Soğutma Sistemi | Özel hava akışı kanallarına sahip bağımsız soğutma odaları | Olası ısı birikimine sahip ortak hava akışı yapısı |
| Koruma Tasarımı | Her güç branşı için ayrı sıcaklık koruması | Genellikle genel sıcaklık korumasını kullanır |
| Akım Taşıyan Yapı | Yüksek akımda çalışma için güçlendirilmiş bakır bara | Sınırlı akım kapasitesine sahip standart terminaller |
| Mekanik Yapı | Ağır hizmet ortamlarına uygun güçlendirilmiş muhafaza | Daha hafif uygulamalar için standart sac yapı |
Dufew Electric, Yüksek Güçlü Direnç Kutusu, frenleme dirençleri ve endüstriyel tahrik sistemleri, test ekipmanları ve enerji uygulamaları için özelleştirilmiş direnç düzenekleri dahil olmak üzere endüstriyel direnç ürünlerinin tasarımı ve üretiminde uzmanlaşmıştır.
Üretim sürecimiz, direnç elemanı montajı, elektrik konfigürasyonu, mahfaza imalatı, bileşen entegrasyonu, performans testi ve son inceleme dahil olmak üzere tüm üretim döngüsünü kapsar.
Profesyonel mühendislik desteği ve standartlaştırılmış üretim prosedürleriyle Dufew, aşağıdakilerle güvenilir direnç çözümleri sağlayabilir:
- Özelleştirilmiş güç ve direnç konfigürasyonları
- Esnek muhafaza ve soğutma tasarımları
- Komple elektriksel performans testi
- Kararlı seri üretim kapasitesi
- OEM projelerine ve endüstriyel ekipman üreticilerine destek
Zorlu endüstriyel ortamlarda istikrarlı elektrik performansı, mekanik güvenilirlik ve uzun vadeli çalışma güvenliği sağlamak için her ürün sıkı kalite kontrolünden geçer.
Farklı endüstriyel uygulamalar farklı güç seviyeleri, direnç değerleri ve kurulum koşulları gerektirir. Dufew, belirli proje gereksinimlerine göre özelleştirilmiş Yüksek Güçlü Direnç Kutusu çözümleri sunar.
Özelleştirme seçenekleri şunları içerir:
- Nominal güç ve direnç değeri
- Çalışma gerilimi ve akım kapasitesi
- Soğutma konfigürasyonu
- Muhafaza boyutları ve montaj yapısı
- Terminal düzenlemesi
- Koruma gereksinimleri
Profesyonel direnç tasarımı ve üretim kapasitesiyle Dufew, müşterilerinin endüstriyel testler, enerji deşarjı, fren sistemleri ve ağır iş ekipmanı uygulamaları için güvenilir çözümler geliştirmesine yardımcı olur.
Dufew, elektrik güvenliğini, mekanik dayanıklılığı ve uzun vadeli çalışma güvenilirliğini doğrulamak için kapsamlı kalite denetimleri gerçekleştirir.
Kalite kontrolü şunları içerir:
- Hammadde denetimi
- Elektriksel performans testi
- Sıcaklık koruma testi
- Nihai ürün denetimi
Dufew, ürün boyutuna ve nakliye gereksinimlerine göre profesyonel paketleme çözümleri sunmaktadır.
Ambalaj özellikleri:
- Güvenli iç sabitleme
- Darbe ve titreşime karşı koruma
- Uluslararası taşımacılığa uygun
- Özelleştirilmiş ve toplu siparişler için destek
Yüksek Güçlü Direnç Kutusu, yüksek güçlü invertör fren sistemleri, endüstriyel yük testleri, enerji depolama deşarj sistemleri, kaldırma ekipmanları, rüzgar enerjisi sistemleri ve büyük enerji tüketimi kapasitesi gerektiren diğer uygulamalar için uygundur.
Sıcaklık koruma anahtarı iç sıcaklığı izler ve aşırı sıcaklık koruması sağlar. Anormal ısı koşulları oluştuğunda aşırı ısınma risklerini azaltmak ve sistem güvenilirliğini artırmak için ilgili devrenin bağlantısını keser.
Evet. Dufew, güç değerinin, direnç değerinin, muhafaza boyutlarının, koruma sınıfının, direnç yapılandırmasının ve bağlantı yöntemlerinin özelleştirilmesini destekler.
Çalışma sırasında etkili ısı dağılımını sağlamak için uygun havalandırma alanı, hava akış yönü, ortam sıcaklığı ve kurulum konumu dikkate alınmalıdır.
Sürekli çalışma performansı, nominal güç, yük süresi, soğutma verimliliği, ortam sıcaklığı ve termal yönetim tasarımından etkilenir. Doğru konfigürasyon, uzun süreli çalışma koşullarında istikrarlı çalışmanın sağlanmasına yardımcı olur.
Yüksek Güçlü Direnç Kutusu farklı endüstriyel ortamlar için tasarlanabilir. Koruma seviyesi, muhafaza yapısı ve bileşen seçimi, toz, nem, sıcaklık değişiklikleri veya dış mekan kurulumu gibi koşullara göre özelleştirilebilir.
Evet. Daha yüksek güç kapasitesi gerektiren sistemler için birden fazla direnç kutusu yapılandırılabilir. Güvenli ve güvenilir çalışmayı sürdürmek için uygun elektrik eşleştirmesi, kurulum aralığı ve ısı dağıtımı hususları gereklidir.
Dufew, endüstriyel direnç tasarımı ve üretiminde uzmanlaşmış olup, endüstriyel ekipman üreticileri, test sistemleri ve enerji uygulamaları için özelleştirilmiş direnç çözümleri, sıkı kalite kontrolü ve eksiksiz performans testleri sunmaktadır.
Endüstriyel ekipmanınız veya test sisteminiz için yüksek güçlü bir direnç çözümü mü arıyorsunuz?
Güç değeri, direnç değeri, çalışma voltajı, görev döngüsü, soğutma gereksinimleri ve kurulum koşulları dahil olmak üzere uygulama ayrıntılarınızı bize gönderin. Dufew, uygun bir Yüksek Güçlü Direnç Kutusu konfigürasyonu ve teknik destek sağlayacaktır.
Özelleştirilmiş direnç çözümleri için bugün teklif isteyin.
