Dirençler, frenleme üniteleri, reaktörler, güç filtreleri ve transformatörleri içeren, farklı uygulama gereksinimlerini karşılamak için tam özelleştirme seçeneklerine sahip kapsamlı bir portföy sunuyoruz.

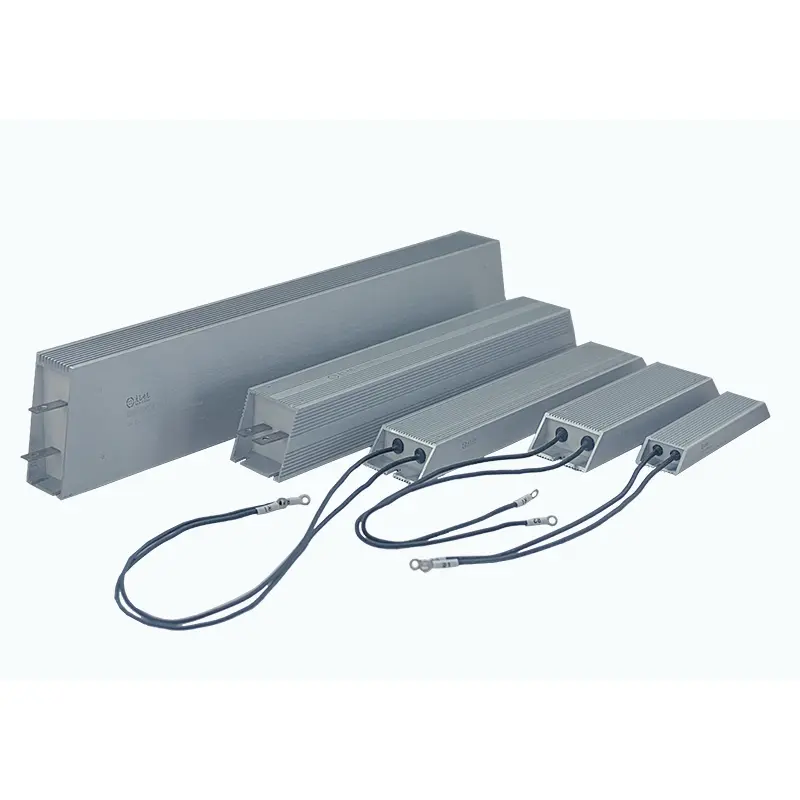

DUFEW İnverter Alüminyum Kaplı Direnç, güvenilir rejeneratif enerji emilimi gerektiren değişken frekanslı sürücü (VFD) fren sistemleri, servo sürücüler ve endüstriyel motor kontrol uygulamaları için özel olarak tasarlanmıştır.
Motorun yavaşlaması, kaldırması veya hızlı durdurma işlemleri sırasında motor, invertörün DC barasına geri akan rejeneratif enerji üretir. Bu enerji etkili bir şekilde tüketilemezse, aşırı voltaj oluşumu invertörde aşırı voltaj arızalarını tetikleyebilir veya güç bileşenlerine zarar verebilir.
DUFEW invertör frenleme dirençleri, yüksek performanslı alüminyum kaplı direnç yapısı aracılığıyla rejenere elektrik enerjisini ısı enerjisine dönüştürerek stabil invertör çalışmasının korunmasına ve sistem güvenliğinin artırılmasına yardımcı olur.
Dayanıklı alüminyum alaşımlı muhafaza, yüksek yalıtımlı kapsülleme teknolojisi ve optimize edilmiş termal yönetim tasarımına sahip DUFEW, dünya çapındaki endüstriyel otomasyon üreticileri, invertör tedarikçileri ve ekipman üreticileri için güvenilir frenleme direnci çözümleri sunar.
Farklı invertör frenleme gereksinimlerine uyacak şekilde 50W-6KW güç değerleri, 0,01Ω-120kΩ direnç değerleri ve özelleştirilebilir özellikler mevcuttur.
Genel amaçlı dirençlerin aksine, invertör frenleme dirençlerinin, frenleme döngüleri sırasında tekrarlanan kısa süreli yüksek güçlü enerji darbelerine dayanması gerekir.
DUFEW Inverter Alüminyum Kaplı Direnç aşağıdakileri gerçekleştirmek üzere tasarlanmıştır:
- Ani rejeneratif enerji salınımı
- Sık hızlanma ve yavaşlama döngüleri
- Kısa süreli aşırı yük koşulları
- Dinamik frenleme gereksinimleri
Fazla enerjiyi güvenli bir şekilde dağıtarak aşağıdakilere yardımcı olur:
- DC bara aşırı gerilimini önleyin
- İnverter modüllerini koruyun
- Fren tepkisini iyileştirin
- Ekipman güvenilirliğini artırın
| Özellik | Fayda |
|---|---|
| VFD frenleme uygulamaları için tasarlanmıştır | Değişken frekanslı sürücünün enerji dağıtımı gereksinimlerini karşılar |
| Yüksek darbeli enerji emme kapasitesi | Tekrarlanan frenleme ve rejenerasyon döngülerini yönetir |
| Alüminyum alaşımlı ısı dağılımı muhafazası | Çalışma sırasında ısıyı hızla aktarır |
| Tamamen kapalı kapsüllenmiş yapı | Toza, neme ve titreşime karşı koruma sağlar |
| Standart montaj deliği tasarımı | Kolay kurulum ve değiştirme |
| Çoklu terminal seçenekleri | Farklı kablolama gereksinimlerini destekler |
| Özel direnç ve güç seçenekleri | Farklı invertör spesifikasyonlarıyla eşleşir |
Direnç elemanı, yüksek sıcaklığa dayanıklı yalıtım malzemeleriyle üretilmiştir ve birinci sınıf Nikel-Krom (Ni-Cr) veya Bakır-Nikel (Cu-Ni) alaşımlı direnç teliyle sarılmıştır. Mika yalıtım izolasyonundan sonra, düzenek alev geciktirici termal bileşikle doldurulur ve alüminyum alaşımlı bir muhafazanın içine kapatılır.
Bu entegre yapı, endüstriyel frenleme uygulamalarında mekanik gücü, titreşim direncini, ısı transfer verimliliğini ve uzun vadeli çalışma güvenilirliğini artırır.
İç yapı, termal iletkenliği arttırmak için özel bağlayıcı bileşiklerle birleştirilmiş kuvars dolguyu kullanır. Geleneksel hava yalıtımıyla karşılaştırıldığında bu tasarım, ısıyı direnç elemanından alüminyum muhafazaya daha verimli bir şekilde aktarır.
Termal tasarım, harici ısı dağıtım oluklarıyla birlikte istikrarlı frenleme performansının korunmasına, sıcaklık dengesinin iyileştirilmesine ve tekrarlanan yük koşulları altında servis ömrünün uzatılmasına yardımcı olur.
DUFEW, çeşitli kurulum gereksinimlerini karşılamak için paslanmaz çelik terminaller ve yüksek sıcaklık kurşun kabloları dahil olmak üzere farklı bağlantı seçeneklerini destekler. Entegre montaj delikleri, invertör kabinleri ve endüstriyel kontrol sistemleri içine kurulumu kolaylaştırır.
Doğru direncin seçilmesi, invertör parametrelerinin, frenleme koşullarının ve kurulum ortamının dikkate alınmasını gerektirir.
| Seçim Faktörü | Düşünce |
|---|---|
| Direnç Değeri | İnvertör üreticisinin tavsiye ettiği fren direnci aralığına uygun olmalıdır |
| Güç Değeri | Fren frekansına ve gerekli enerji emme kapasitesine göre seçilir |
| Motor Gücü | Daha yüksek motor kapasitesi genellikle daha güçlü frenleme kapasitesi gerektirir |
| Görev Döngüsü | Sık frenleme işlemleri daha yüksek termal kapasite gerektirir |
| Kurulum Ortamı | Havalandırma koşulları ve kabin soğutma tasarımı değerlendirilmelidir |
Yanlış direnç seçimi, aşırı frenleme akımına, yetersiz frenleme torkuna, aşırı ısınmaya veya invertör koruma alarmlarına neden olabilir. DUFEW, invertör özelliklerine ve gerçek çalışma gereksinimlerine göre uygun direnç değerlerinin seçilmesini önerir.
| Başvuru | İşlev |
|---|---|
| Değişken Frekanslı Sürücüler (VFD) | Motor frenlemesi sırasında rejeneratif enerjiyi emer |
| Servo Sürücü Sistemleri | Servo motor yavaşlama enerjisini yönetir |
| Asansörler | İndirme ve frenleme sırasında üretilen enerjiyi kontrol eder |
| Vinçler ve Kaldırma Ekipmanları | Sık start-stop işlemini destekler |
| Endüstriyel Otomasyon Ekipmanları | Dinamik frenleme koruması sağlar |
| Elektronik Yük Testi | Yüksek güçlü dirençli yük görevi görür |
| Yenilenebilir Enerji Ekipmanları | Enerji deşarjı ve koruma devreleri |
| Parametre | Şartname |
|---|---|
| Ürün Tipi | İnvertör Alüminyum Kaplı Direnç |
| Başvuru | Dinamik Frenleme / Rejeneratif Enerji Dağılımı |
| Güç Aralığı | 50W -- 6KW |
| Direnç Aralığı | 0,01Ω -- 120kΩ |
| Çalışma Gerilimi | ≤1200V |
| Direnç Toleransı | ±%3, ±%5, ±%10 |
| Direnç Teli Malzemesi | Nikel-Krom / Bakır-Nikel Alaşımı |
| Muhafaza Malzemesi | Alüminyum Alaşım |
| Yalıtım Malzemesi | Yüksek Sıcaklıkta Alev Geciktirici Bileşik |
| Sıcaklık Katsayısı | ≤300 ppm/°C |
| Koruma Sınıfı | IP00 |
| Alev Derecelendirmesi | UL94V-2 |
| Standart | GB-5792 |
| Test Öğesi | Test Durumu | Performans |
|---|---|---|
| Dielektrik Dayanımı | 2500VAC / 50Hz /60s | Kaçak akım ≤10mA |
| Yalıtım Direnci | 1000VDC | ≥100MΩ |
| Kısa Aşırı Yük | 10 kat nominal güç /5s | Görünür hasar yok |
| Uzun Süreli Yük Ömrü | Döngüsel boşaltma işlemi | >9000 saat |
| Nem Dayanımı | 40°C±2°C /90%-95%RH /100h | ΔR≤±(1%R+0,05Ω) |
| Sıcaklık Döngüsü | -55°C ile 155°C arası döngüler | Kararlı performans |
| Isı Direnci | 350°C /2 saat | Belirgin bir hasar yok |
| Alev Testi | 10 kat nominal güç | Yanma yok |
| Karşılaştırmak | DUFEW İnvertör Alüminyum Kaplı Direnç | Genel Güç Direnci |
|---|---|---|
| Uygulama Amacı | Rejeneratif frenleme enerjisi emilimi için tasarlanmıştır | Sıradan yük uygulamaları için tasarlandı |
| Enerji Kullanımı | Kısa süreli yüksek enerjili darbeleri destekler | Özellikle sabit yükler için uygundur |
| Motor Kontrol Uyumluluğu | VFD ve servo fren sistemleriyle eşleşir | İnvertöre özel tasarım yok |
| Aşırı Gerilim Koruması | DC bara aşırı gerilim hatalarını önlemeye yardımcı olur | Sınırlı koruma kapasitesi |
| Termal Tasarım | Tekrarlanan frenleme döngüleri için optimize edilmiştir | Sık darbeler altında aşırı ısınabilir |
| Kurulum | Kontrol panosu entegrasyonu için tasarlandı | Genel amaçlı kurulum |
Kurulumdan önce, direncin sistem gereksinimlerine uygun olduğundan emin olmak için invertör modelini, önerilen direnç aralığını, gerekli frenleme gücünü ve görev döngüsünü doğrulayın.
Direncin hasarsız ve çalışmaya hazır olduğunu doğrulamak için kurulumdan önce alüminyum mahfazayı, terminalleri, kapsülleme durumunu ve montaj yapısını kontrol edin.
Güvenilir frenleme işlemi için uygun ısı dağılımı şarttır. Hava akışını iyileştirmek için dikey kurulum önerilirken, dirençler arasında yeterli boşluk bırakılmalıdır. Kapalı dolaplar için çalışma koşullarına göre ilave cebri havalandırma gerekebilir.
Isıya dayanıklı kablolar kullanın, terminal bağlantılarının güvenli olduğundan emin olun ve bağlantı güvenilirliğini artırmak için invertör ile direnç arasındaki kablo mesafesini mümkün olduğu kadar kısa tutun.
Kurulumdan sonra direnç değerini kontrol edin, çalışma sırasında yüzey sıcaklığını izleyin ve sistemin doğru çalıştığından emin olmak için frenleme performansını doğrulayın.
DUFEW, aşağıdakiler de dahil olmak üzere özelleştirilmiş invertör frenleme direnci çözümlerini destekler:
| Özel Öğe | Mevcut Seçenekler |
|---|---|
| Direnç Değeri | İnverter gereksinimlerine uygun özel direnç |
| Güç Değeri | 50W-6KW |
| Muhafaza Boyutu | Özelleştirilmiş boyutlar |
| Terminal Tipi | Paslanmaz terminaller / kurşun teller |
| Koruma Bileşenleri | İsteğe bağlı termal koruma |
| Uygulama Tasarımı | Frenleme koşullarına göre özelleştirilmiş |
İnverter alüminyum kaplı direnç, motor frenlemesi sırasında üretilen rejeneratif enerjiyi emer ve bunu ısı enerjisine dönüştürerek DC bara aşırı gerilimini önler ve invertör sistemini korur.
Direnç değeri invertör üreticisinin tavsiye ettiği aralığa uygun olmalıdır. Çok düşük bir değer aşırı akıma neden olabilirken, çok yüksek bir değer frenleme performansını düşürebilir.
Evet. DUFEW invertör frenleme dirençleri, özellikle hızlı yavaşlama ve tekrarlanan frenleme döngüleri gerektiren uygulamalar olmak üzere servo sistemler için uygundur.
Evet. DUFEW, ek güvenlik izlemesi gerektiren uygulamalar için termal anahtarların veya sıcaklık koruma bileşenlerinin eklenmesini destekler.
