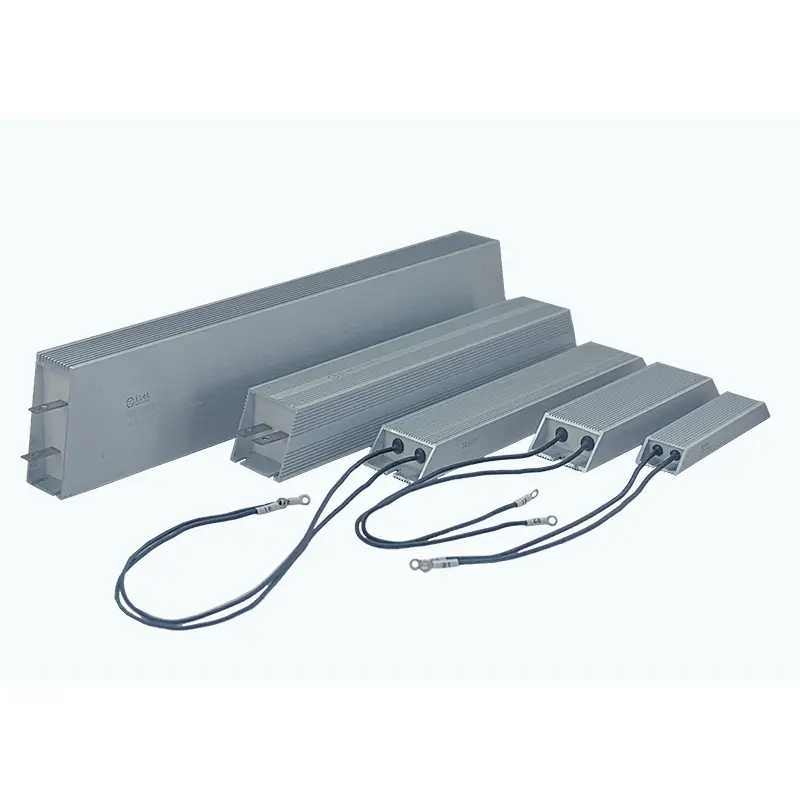

DUFEW Endüktif Olmayan Alüminyum Kaplı Direnç, yüksek hızlı anahtarlama devreleri, darbe güç sistemleri, invertör uygulamaları ve geleneksel tel sargılı dirençlerin parazitik endüktans etkilerinden zarar görebileceği hassas elektronik ekipmanlar için özel olarak tasarlanmıştır.
Hızlı akım değişiklikleri sırasında ek endüktif reaktans üreten standart güç dirençlerinin aksine DUFEW, manyetik alan kuplajını en aza indirmek ve ultra düşük endüktans performansı elde etmek için gelişmiş bir Ayrton-Perry çift telli sargı yapısını benimser.
Bu direnç, akım yanıtını iyileştirerek ve anahtarlama girişimini azaltarak, hassas güç bileşenlerinin korunmasına, dalga biçimi kararlılığının geliştirilmesine ve yüksek frekanslı elektronik sistemlerin güvenilirliğinin artırılmasına yardımcı olur.
0,01Ω ila 120kΩ direnç değerleri ile 50W ila 6KW arasında mevcut olan DUFEW, güç elektroniği üreticileri, invertör tedarikçileri, otomasyon şirketleri ve endüstriyel ekipman üreticileri için özelleştirilmiş düşük endüktanslı direnç çözümleri sunar.
Modern güç elektroniğinde, bileşenler elektriksel gürültüye ve voltaj dalgalanmalarına karşı daha duyarlı hale gelirken, anahtarlama frekansı da artmaya devam ediyor.
Geleneksel bir direnç, hızlı akım geçişleri sırasında istenmeyen endüktansa neden olabilir ve aşağıdakilere neden olabilir:
- Gerilim aşımı
- Akım dalga biçimi bozulması
- EMI girişimi
- Yarı iletken stres
- Kontrol sistemi kararsızlığı
DUFEW Endüktif Olmayan Alüminyum Kaplı Direnç, hızla değişen akım koşullarında istikrarlı elektriksel performansı korumak için geliştirilmiştir.
| Performans Özelliği | Mühendislik Değeri |
|---|---|
| Ultra düşük endüktanslı sargı tasarımı | Yüksek hızlı anahtarlama sırasında istenmeyen endüktif etkileri en aza indirir |
| Ayrton-Perry çift telli sargı | Akım akışının oluşturduğu manyetik alanları iptal eder |
| Hızlı elektriksel tepki | Geçici devre performansını artırır |
| Kararlı darbe yükü kapasitesi | Tekrarlanan şarj ve deşarj döngülerini yönetir |
| Düşük elektromanyetik girişim | Hassas devreleri etkileyen gürültüyü azaltır |
| Alüminyum termal yönetim yapısı | Yüksek güç koşullarında güvenilir çalışmayı sürdürür |
İç sargı yapısı, düşük endüktanslı dirençleri geleneksel tel sarımlı tasarımlardan ayıran temel faktördür. DUFEW, akım akışı sırasında oluşan manyetik alanları azaltmak için zıt yönlerde sarılmış iki direnç teli kullanan Ayrton-Perry çift telli sargı prensibini benimser.
İki sargının manyetik alanlarının birbirini kısmen iptal etmesine izin veren bu yapı, net manyetik akıyı önemli ölçüde azaltır ve parazitik endüktansı en aza indirerek, yüksek hızlı anahtarlama uygulamalarında daha hızlı elektriksel yanıt ve gelişmiş performans sağlar.
Yüksek frekanslı anahtarlama sistemleri sıklıkla parazitik endüktansın istenmeyen voltaj artışlarına neden olabileceği ve devre stabilitesini etkileyebileceği hızlı akım değişiklikleriyle karşılaşır. DUFEW düşük endüktanslı dirençler, geçici enerjiyi etkili bir şekilde yönetmek, anahtarlama tepe noktalarını bastırmak, dalga biçimi kararlılığını geliştirmek ve hassas yarı iletken bileşenler üzerindeki baskıyı azaltmak için tasarlanmıştır.
Bunlar özellikle aşağıdakiler için uygundur:
- IGBT invertör devreleri
- MOSFET anahtarlama sistemleri
- PWM güç dönüştürücüler
- Yüksek frekanslı elektronik yükler
Rejeneratif veya dinamik frenleme işlemi sırasında sistem stabilitesini korumak için fazla enerjinin hızlı bir şekilde boşaltılması gerekir. Düşük endüktanslı yapı, frenleme tepkisini iyileştirir, anahtarlama girişimini azaltır ve invertör güç modüllerinin geçici elektrik stresinden korunmasına yardımcı olur.
Yüksek frekanslı güç kaynağı sistemlerinde parazitik endüktans, anahtarlama dalga biçimlerini ve genel verimliliği etkileyebilir. DUFEW düşük endüktans dirençleri, bastırma devreleri, akım sınırlama devreleri ve darbe emme devreleri gibi uygulamalar için hızlı yanıt özellikleri sağlar.
Elektronik test sistemleri için direnç bileşenlerinin tepki özellikleri ölçüm doğruluğunu doğrudan etkiler. Optimize edilmiş düşük endüktans tasarımı, daha doğru darbe tepkisi elde edilmesine, sinyal bozulmasını azaltmaya ve test tekrarlanabilirliğini artırmaya yardımcı olur.
| Yapı | İşlev |
|---|---|
| Alaşım direnç teli | Kararlı direnç özellikleri sağlar |
| Simetrik çift telli sargı | Manyetik kuplajı azaltır |
| Mika yalıtım katmanı | Sarma katmanlarını ayırır ve stabiliteyi artırır |
| Kuvars termal dolgu | Isı iletimini artırır |
| Alüminyum gövde | Mekanik koruma ve termal yönetim sağlar |
| Parametre | Şartname |
|---|---|
| Ürün Tipi | Endüktif Olmayan Alüminyum Kaplı Direnç |
| Ana Özellik | Düşük Endüktans Performansı |
| Sarma Teknolojisi | Ayrton-Perry Bifilar Sargı |
| Güç Aralığı | 50W -- 6KW |
| Direnç Aralığı | 0,01Ω -- 120kΩ |
| Çalışma Gerilimi | ≤1200V |
| Direnç Toleransı | ±%3, ±%5, ±%10 |
| Sıcaklık Katsayısı | ≤300 ppm/°C |
| Muhafaza Malzemesi | Alüminyum Alaşım |
| Yalıtım Malzemesi | Yüksek Sıcaklıkta Alev Geciktirici Bileşik |
| Dielektrik Dayanımı | 2500VAC / 60s |
| Yalıtım Direnci | ≥100MΩ |
| Standart | GB-5792 |
| Karşılaştırma Öğesi | DUFEW Endüktif Olmayan Alüminyum Kaplı Direnç | Geleneksel Tel Sarımlı Direnç |
|---|---|---|
| Mevcut Yanıt | Hızlı akım değişiklikleri için tasarlandı | Parazitik endüktansla sınırlıdır |
| Manyetik Etki | Zıt manyetik alanlar birbirini iptal eder | Manyetik alanlar birikir |
| Anahtarlama Performansı | Yüksek frekanslı devreler için uygundur | Esas olarak düşük frekanslı uygulamalar için uygundur |
| EMI Kontrolü | Azaltılmış elektromanyetik girişim riski | Daha yüksek gürültü üretimi |
| Yarı İletken Koruması | Voltaj yükselmelerini azaltmaya yardımcı olur | Geçici stresi artırabilir |
| Endüstri | Tipik Kullanım |
|---|---|
| Güç Elektroniği | Yüksek frekanslı enerji emilimi |
| EV Şarj Sistemleri | Anahtarlama koruma devreleri |
| Güneş İnvertörleri | DC enerji deşarjı |
| Rüzgar Enerjisi Sistemleri | Dönüştürücü koruması |
| Servo Sürücüler | Dinamik frenleme |
| Endüstriyel Otomasyon | Yüksek hızlı kontrol sistemleri |
| Laboratuvar Ekipmanları | Hassas darbe testi |
DUFEW, uygulama gereksinimlerine göre özelleştirilmiş endüktif olmayan direnç gelişimini destekler.
Mevcut özelleştirme:
| Özel Öğe | Seçenekler |
|---|---|
| Direnç Değeri | 0.01Ω-120kΩ |
| Güç Değeri | 50W-6KW |
| Endüktans Gereksinimi | Düşük endüktanslı özelleştirilmiş tasarım |
| Boyutlar | Standart veya özel muhafaza |
| Terminaller | Paslanmaz terminaller veya yüksek sıcaklık kabloları |
| Elektriksel Parametreler | Devre gereksinimlerine göre özelleştirilmiş |
Çünkü hızlı akım değişiklikleri, geleneksel dirençlerde parazitik endüktans üretebilir, bu da voltaj yükselmelerine ve elektriksel gürültüye neden olabilir. Endüktif olmayan dirençler bu etkileri en aza indirir ve devre kararlılığını artırır.
Temel fark iç sarım teknolojisidir. DUFEW, manyetik alan etkileşimini azaltmak için Ayrton-Perry çift telli sargıyı kullanırken, standart dirençler genellikle geleneksel tek yönlü sargıyı kullanır.
Evet. İnvertör frenleme devrelerinde, darbe emme devrelerinde ve hızlı yanıt gerektiren güç elektroniği sistemlerinde yaygın olarak kullanılırlar.
Evet. DUFEW, direnç değeri, güç değeri, mekanik boyutlar, terminaller ve düşük endüktans gereksinimleri için OEM özelleştirmesi sağlar.
