Dirençler, frenleme üniteleri, reaktörler, güç filtreleri ve transformatörleri içeren, farklı uygulama gereksinimlerini karşılamak için tam özelleştirme seçeneklerine sahip kapsamlı bir portföy sunuyoruz.

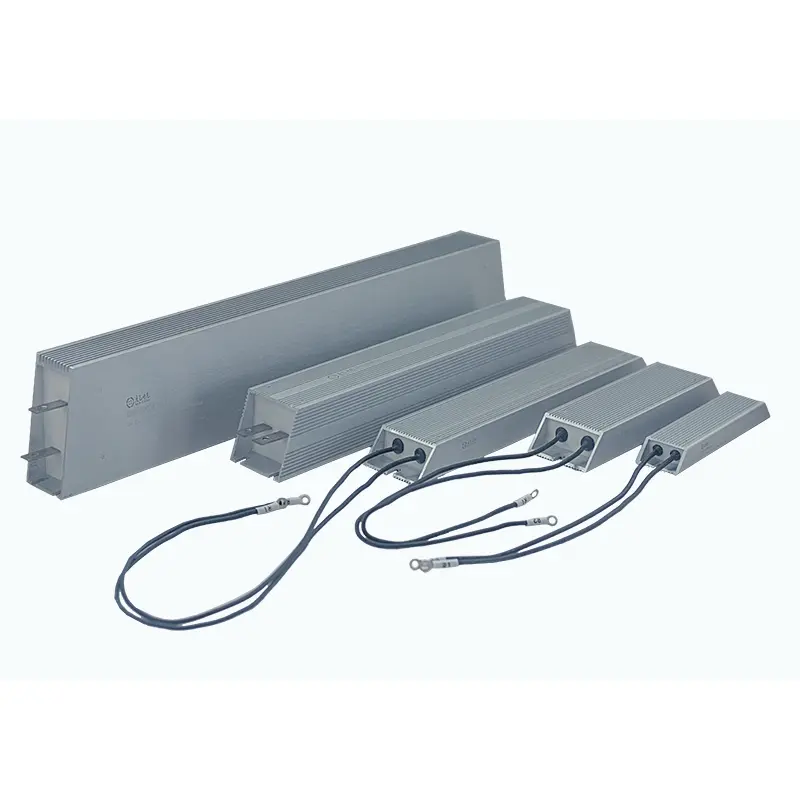

DUFEW Özel Şekilli Alüminyum Kaplı Direnç, özel kurulum boyutları, benzersiz montaj yapıları veya özelleştirilmiş giriş yönleri gerektiren endüstriyel ekipmanlar için geliştirilmiş bir mühendislik çözümüdür.
Sabit boyutlara sahip standart alüminyum kaplı dirençlerin aksine, bu özelleştirilmiş güç direnci, mahfaza şekli, montaj delikleri, terminal konumu ve kablo çıkış yönü dahil olmak üzere gerçek ekipman düzeninize göre üretilebilir.
50W ila 6KW güç değerleri, 0,01Ω ila 120kΩ direnç değerleri ve ±%3, ±%5 ve ±%10 tolerans seçenekleriyle DUFEW, otomasyon sistemleri, motor kontrol ekipmanları, taşıma sistemleri ve özel endüstriyel uygulamalar için esnek OEM direnç çözümleri sunar.
Direnç tasarımını mevcut kurulum alanıyla eşleştirerek müşteriler kabinin yeniden tasarlanmasını önleyebilir, değişiklik maliyetlerini azaltabilir ve ekipman entegrasyonunu basitleştirebilir.
Standart dirençler standart ekipman düzenleri için tasarlanmıştır. Ancak birçok endüstriyel makine, özel araç ve özelleştirilmiş kontrol sistemi sınırlı iç alana veya düzensiz montaj konumlarına sahiptir.
DUFEW bu zorlukları çözmek için özelleştirilmiş alüminyum kaplı dirençler geliştiriyor.
| Özellik | Müşteri Avantajı |
|---|---|
| Özel muhafaza geometrisi | Yapısal değişiklik gerektirmeden düzensiz ekipman alanlarına uyar |
| Ayarlanabilir montaj delikleri | Ek braketler olmadan doğrudan kurulum |
| Esnek kurşun çıkış yönü | Kontrol kabinlerinin içindeki kablo parazitlerini önler |
| Tamamen kapalı alüminyum yapı | Direnç elemanlarını toza, neme ve titreşime karşı korur |
| Optimize edilmiş termal doldurma teknolojisi | Eşit ısı transferi sağlar ve yerel aşırı ısınmayı önler |
| OEM mühendislik desteği | Prototipten seri üretime kadar özelleştirilmiş çözümler sunar |
DUFEW, müşteri çizimlerine, kurulum gereksinimlerine ve ekipman yerleşim koşullarına göre özelleştirilmiş alüminyum muhafaza tasarımları sağlar. Muhafaza yapısı, L şeklindeki konfigürasyonlar, ofset yapılar, çok açılı tasarımlar, özel kesim şekilleri ve özelleştirilmiş montaj tabanları dahil olmak üzere karmaşık kurulum ortamlarına uyarlanabilir.
Bu esnek tasarım yaklaşımı, rezistörün kompakt ekipman alanlarına veya sınırlı kurulum alanına sahip sistemlere doğrudan entegre edilmesini sağlayarak montaj sırasındaki ek değişiklik çalışmalarını azaltır.
Montaj yapısı, delik aralığı, havşa derinliği, montaj kulağı miktarı ve braket açıları dahil olmak üzere özel ekipman gereksinimlerine göre değiştirilebilir.
DUFEW, üretim sırasında montaj arayüzünü optimize ederek müşterilerin ek adaptörlerden kaçınmasına ve daha hızlı, daha güvenilir kurulum elde etmesine yardımcı olur.
Direnç elemanı, yüksek sıcaklık yalıtımlı bir çekirdeğe hassas bir şekilde sarılmış yüksek kaliteli alaşımlı direnç telinden üretilmiştir. Mika yalıtım izolasyonunun ardından, genel stabiliteyi artırmak için montaj, alüminyum muhafazanın içinde kuvars kumu ve özel termal bağlama malzemeleriyle doldurulur.
Kapsülleme yapısı şunları sağlar:
- Hava yalıtımına kıyasla geliştirilmiş ısı iletkenliği
- Kararlı ısı transfer performansı
- Geliştirilmiş elektrik yalıtım kapasitesi
- Lokal aşırı ısınma riskinin azalması
Farklı kurulum gereksinimlerini karşılamak için DUFEW, paslanmaz çelik terminaller, yüksek sıcaklık kurşun kabloları, yan çıkış tasarımları ve açılı çıkış yapıları dahil olmak üzere birden fazla terminal ve kablo konfigürasyonunu destekler.
Bu özelleştirilmiş bağlantı seçenekleri çevredeki bileşenlerle etkileşimin önlenmesine yardımcı olur ve sistem entegrasyonu için daha fazla esneklik sağlar.
| Tasarım Özelliği | Mühendislik Avantajı |
|---|---|
| Özel şekilli alüminyum kabuk | Özel ekipman kurulum ortamlarıyla eşleşir |
| Kuvars kumu termal dolgu | Isı dağıtımı verimliliğini artırır |
| Alaşım tel sargılı eleman | Kararlı direnç performansı sağlar |
| Tamamen kapalı yapı | Toz ve nem korumasını artırır |
| Alüminyum ısı dağıtma gövdesi | Dahili ısıyı hızla aktarır |
| Özelleştirilmiş çıkış yönü | Elektrik bağlantısını basitleştirir |
| Parametre | Şartname |
|---|---|
| Ürün Tipi | Özel Şekilli Alüminyum Kaplı Direnç |
| Teknoloji | Telli Güç Direnci |
| Güç Değeri | 50W -- 6KW |
| Direnç Aralığı | 0,01Ω -- 120kΩ |
| Çalışma Gerilimi | ≤1200V |
| Direnç Toleransı | ±%3, ±%5, ±%10 |
| Çekirdek Malzemesi | Yüksek Sıcaklık Yalıtım Malzemesi |
| Direnç Teli | Birinci Sınıf Alaşımlı Direnç Teli |
| Muhafaza Malzemesi | Alüminyum Alaşım |
| Dolgu Malzemesi | Kuvars Kumu Termal Bileşik |
| Sıcaklık Katsayısı | ≤300 ppm/°C |
| Yalıtım Direnci | ≥100MΩ |
| Dielektrik Dayanımı | 2500VAC / 60s |
| Alev Derecelendirmesi | UL94V-2 |
| Standart | GB-5792 |
| Test Öğesi | Test Durumu | Performans |
|---|---|---|
| Dielektrik Dayanımı | 2500VAC / 50Hz / 60s | Kaçak akım ≤10mA |
| Yalıtım Direnci | 1000VDC | ≥100MΩ |
| Kısa Aşırı Yük | 5 saniye boyunca 10 kat nominal güç | Görünür hasar yok |
| Uzun Süreli Yük Ömrü | Döngüsel çalışma testi | >9000 saat |
| Nem Dayanımı | 40°C±2°C / %90-%95 Bağıl Nem /100 saat | ΔR≤±(1%R+0,05Ω) |
| Sıcaklık Döngüsü | -55°C / 55°C /155°C çevrimler | Kararlı performans |
| Isı Direnci | 350°C / 2 saat | Belirgin bir hasar yok |
| Alev Dayanımı | 10 kat nominal güç | Yanma yok |
| Endüstri | Başvuru |
|---|---|
| Endüstriyel Otomasyon | Özelleştirilmiş frenleme ve koruma devreleri |
| Servo Sistemler | Enerji emilimi ve dinamik frenleme |
| Elektrikli Araçlar | Alanı sınırlı güç kontrol sistemleri |
| Özel Araçlar | Özelleştirilmiş elektrik düzenleri |
| Test Ekipmanları | Yük simülasyon sistemleri |
| Yenilenebilir Enerji | Enerji deşarjı uygulamaları |
| Asansörler ve Vinçler | Motorlu fren sistemleri |
| Deniz Ekipmanları | Kompakt elektrik kontrol sistemleri |
Özelleştirme süreci, kurulum boyutları, montaj konumu, güç değeri, direnç değeri ve ilerleme yönü de dahil olmak üzere müşteri gereksinimlerinin ayrıntılı olarak incelenmesiyle başlar. Bu spesifikasyonlar direnç yapısı için temel tasarım gereksinimlerinin tanımlanmasına yardımcı olur.
Uygulama gereksinimlerine bağlı olarak DUFEW mühendisleri, müşterinin ekipmanıyla güvenilir entegrasyonu sağlamak için gövde tasarımını, ısı dağıtma performansını, terminal konfigürasyonunu ve dahili doldurma teknolojisini değerlendirerek uygun yapıyı geliştirir.
Tasarım onayından sonra, her direnç standart üretim prosedürleri yoluyla üretilir ve sevkıyattan önce performansı, güvenliği ve güvenilirliği doğrulamak için elektriksel ve mekanik testlere tabi tutulur.
| Karşılaştırmak | Özelleştirilmiş Çözüm | Standart Alüminyum Kaplı Direnç |
|---|---|---|
| Konut Tasarımı | Ekipman gereksinimlerine göre geliştirilen esnek gövde yapıları | Sabit dikdörtgen gövde tasarımı |
| Kurulum Uyumluluğu | Düzensiz veya sınırlı kurulum alanlarına entegre edilebilir | Standart montaj koşulları gerektirir |
| Montaj Yapılandırması | Montaj delikleri ve braketleri ekipman düzenine göre ayarlanabilir | Sabit montaj boyutları |
| Terminal Düzenlemesi | Çoklu terminal ve kurşun yönleri mevcut | Standart terminal konfigürasyonu |
| Ekipman Entegrasyonu | Kurulum sırasında ek değişiklik çalışmalarını azaltır | Mevcut ekipman yapılarında ayarlamalar gerektirebilir |
| Uygulama Aralığı | Özel makineler ve özelleştirilmiş endüstriyel ekipmanlar için uygundur | Genel endüstriyel uygulamalar için uygundur |
Ekipmanın sınırlı kurulum alanı, düzensiz montaj konumları veya özel bağlantı gereksinimleri olduğu durumlarda özelleştirilmiş bir çözüm önerilir. Direncin büyük yapısal değişiklikler olmadan mevcut sistem tasarımlarına uymasını sağlar.
Hayır. DUFEW, eşit ısı dağılımını korumak ve çalışma sırasında bölgesel aşırı ısınma riskini azaltmak için optimize edilmiş dahili doldurma ve termal transfer yapıları kullanır.
DUFEW, aşağıdakiler de dahil olmak üzere uygulama gereksinimlerine dayalı özelleştirmeyi destekler:
- Muhafaza şekli
- Montaj boyutları
- Güç derecesi
- Direnç değeri
- Terminal tipi
- Liderlik yönü
- Kurulum yapısı
Standart modeller genel kurulum ortamları için uygundur; özelleştirilmiş tasarımlar ise özel alan kısıtlamaları, montaj gereksinimleri veya kablolama düzenleri olan ekipmanlar için daha fazla esneklik sağlar.
