Dirençler, frenleme üniteleri, reaktörler, güç filtreleri ve transformatörleri içeren, farklı uygulama gereksinimlerini karşılamak için tam özelleştirme seçeneklerine sahip kapsamlı bir portföy sunuyoruz.

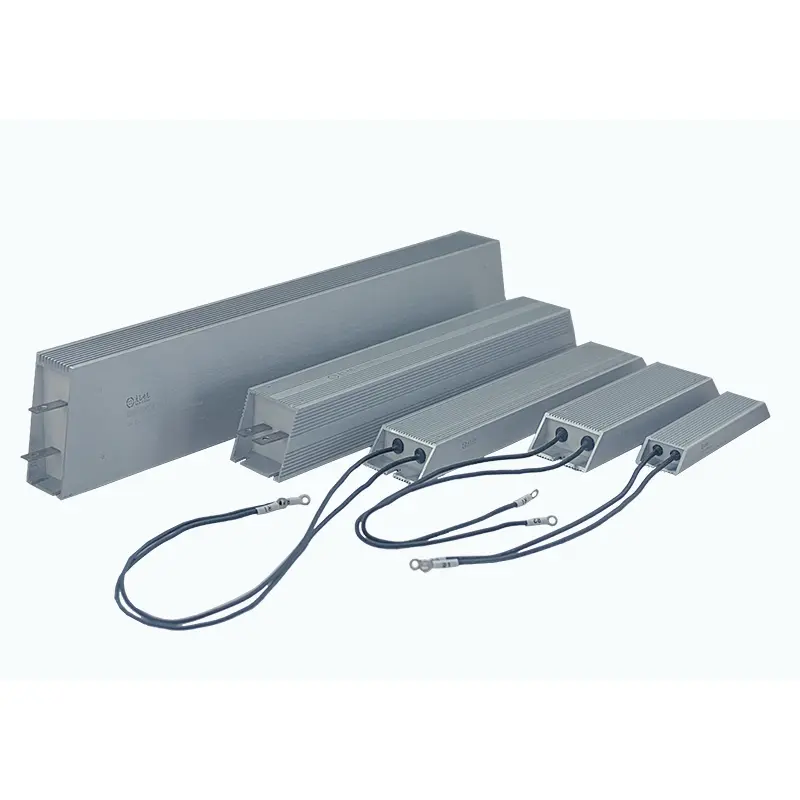

Endüstriyel güç sistemleri genellikle ağır yükler, sık frenleme, titreşim ve yüksek sıcaklıklar altında çalışır. Bu zorlu ortamlarda güvenilir çalışmayı sağlamak için DUFEW Trapez Alüminyum Kaplı Direnç, sağlam bir alüminyum muhafazayı, direnç elemanını tozdan, nemden, titreşimden ve mekanik darbeden korurken ısıyı verimli bir şekilde aktaran optimize edilmiş dahili termal yapıyla birleştirir.
Direnç elemanı, yüksek sıcaklık yalıtımlı bir çekirdek üzerine monte edilmiş hassas sarılmış Nikel-Krom (Ni-Cr) veya Köstence alaşımlı tel kullanılarak üretilir. Mika levhalarla elektrik yalıtımı yapıldıktan sonra düzenek, yüksek saflıkta kuvars kumu ve yüksek sıcaklık reçinesinden oluşan özel olarak formüle edilmiş bir karışım kullanılarak trapezoidal bir alüminyum mahfazanın içine tamamen kapsüllenir. Bu yapı, direnci oksidasyondan ve çevre kirliliğinden korurken dahili ısıyı hızlı bir şekilde harici soğutma kanatçıklarına aktararak verimli bir termal iletim yolu oluşturur.
Endüstriyel otomasyon ve ağır hizmet ekipmanları için tasarlanan direnç, hem paslanmaz çelik terminali hem de yüksek sıcaklıktaki kurşun kablo bağlantılarını destekleyerek VFD fren sistemlerinde, servo sürücülerde, motor kontrol kabinlerinde, yük bankalarında, yenilenebilir enerji ekipmanlarında ve endüstriyel güç dağıtım sistemlerinde esnek kuruluma olanak tanır.
Geleneksel dikdörtgen alüminyum dirençlerin aksine trapez gövde, endüstriyel ortamlarda hem soğutma verimliliğini hem de mekanik stabiliteyi artırmak için özel olarak tasarlanmıştır.
Trapez profil, harici soğutma yüzeyini artırarak ısının doğal konveksiyon yoluyla daha verimli bir şekilde dağıtılmasına olanak tanır ve sürekli çalışma performansını artırır.
Direnç elemanı alüminyum muhafazanın içinde tamamen yalıtılmıştır ve ürünün servis ömrünü uzatırken toza, neme, titreşime ve oksidasyona karşı mükemmel direnç sağlar.
Daha geniş bir montaj tabanı daha güçlü mekanik destek sunarak sürekli titreşim altında hareketi azaltır ve direnci vinçler, asansörler, takım tezgahları ve diğer ağır iş ekipmanları için uygun hale getirir.
Kuvars kumu dolgusu ısıyı havadan çok daha hızlı aktararak iç ısının alüminyum muhafazaya hızlı bir şekilde ulaşmasını sağlayarak soğutma performansını artırır. Daha yüksek sürekli güç dağıtımı gerektiğinde ek ısı emiciler takılabilir.
- Optimize Edilmiş Trapez Muhafaza - Daha geniş soğutma yüzeyi, geleneksel dikdörtgen alüminyum dirençlerle karşılaştırıldığında doğal ısı dağılımını artırır.
- Tamamen Saklanmış Yapı - Tam kapsülleme toza, neme, titreşime, oksidasyona ve mekanik darbeye karşı koruma sağlar.
- Mükemmel Isı İletkenliği - Kuvars kumu dolgusu, iç ısıyı alüminyum muhafazaya hızla aktararak daha yüksek güç yoğunluğunu destekler.
- Geniş Direnç Aralığı -- ±%3, ±%5 ve ±%10 direnç toleranslarıyla 0,01Ω ila 120kΩ arasında mevcuttur.
- Güvenilir Mekanik Mukavemet - Geniş alüminyum taban, sürekli titreşim altında çalışan ekipmanlar için güvenli montaj sağlar.
- Esnek Bağlantı Seçenekleri -- Farklı kurulum gereksinimleri için paslanmaz çelik terminaller veya yüksek sıcaklık kurşun kabloları mevcuttur.
- Özel Üretim Mevcuttur -- Güç değeri, direnç değeri, boyutlar, terminaller ve montaj konfigürasyonları OEM projeleri için özelleştirilebilir.
Trapez Alüminyum Kaplı Direnç, güvenilir güç dağıtımı, yüksek mekanik mukavemet ve uzun vadeli stabilite gerektiren endüstriyel sistemler için uygundur.
Değişken frekanslı sürücüler (VFD'ler), servo sürücüler, motor frenleme devreleri ve rejeneratif enerji dağıtım sistemleri.
Sık titreşim ve frenleme koşulları altında çalışan vinçler, asansörler, haddehaneler, madencilik makineleri, kompresörler ve diğer ekipmanlar.
Yük bankaları, güç kaynağı testleri, akü deşarj sistemleri, dinamik yük simülasyonu ve endüstriyel test tezgahları.
Enerji depolama ekipmanları, fotovoltaik invertörler, rüzgar enerjisi dönüştürücüleri, şarj ekipmanları ve güç dönüşüm sistemleri.
Kompakt, yalıtılmış ve yüksek güvenilirliğe sahip güç dirençleri gerektiren elektrik dolapları, dağıtım ekipmanları, otomasyon sistemleri ve OEM makineleri.
Optimum termal performans ve uzun hizmet ömrü elde etmek için doğru kurulum şarttır.
Kurulumdan önce direnç değerinin, güç değerinin, çalışma voltajının ve boyutların ekipman gereksinimlerini karşıladığını doğrulayın.
Alüminyum mahfazanın, terminallerin ve montaj deliklerinde deformasyon, çatlak veya nakliye hasarı olup olmadığını kontrol edin.
Tabandaki montaj deliklerini kullanarak direnci sıkıca takın. İyi mekanik stabiliteyi korumak için montaj yüzeyinin düz ve sert olduğundan emin olun.
Orta ve yüksek güçlü uygulamalarda, ısı transferini iyileştirmek için direnç tabanı ile montaj plakası veya ısı emici arasına ince bir termal bileşik tabakası uygulayın.
Terminalleri veya kabloları güvenli bir şekilde bağlayın ve aşırı temas direncini önlemek için tüm elektrik bağlantılarının sıkı olduğundan emin olun.
Direnci iyi havalandırılan bir yere monte edin. Kapalı elektrik kabinleri için, yüksek güçte çalışırken basınçlı havayla soğutma önerilir.
Devreye enerji vermeden önce direnç değerini ölçün ve ilk devreye alma sırasında çalışma sıcaklığını izleyin.
Direnç elemanı, istikrarlı elektrik performansı, yüksek aşırı yük kapasitesi ve uzun hizmet ömrü sağlamak için yüksek kaliteli Nikel-Krom (Ni-Cr) veya Köstence alaşımlı tel kullanılarak hassas bir şekilde sarılmıştır.
Dayanıklı bir mika yalıtım katmanı, direnç telini alüminyum muhafazadan elektriksel olarak izole ederken, yüksek sıcaklıklarda mükemmel dielektrik dayanımını korur.
İç boşluk, yüksek saflıkta kuvars kumu ve ısıya dayanıklı reçine ile doldurularak, ısıyı direnç elemanından alüminyum muhafazaya hızla aktaran verimli bir termal iletim yolu oluşturulur.
Ekstrüde alüminyum muhafaza, geleneksel dikdörtgen muhafazalara kıyasla soğutma yüzey alanını artıran ve doğal hava taşınımını geliştiren optimize edilmiş bir trapez profil özelliğine sahiptir.
Farklı kurulum ve kablolama gereksinimlerine uyum sağlamak için paslanmaz çelik terminaller veya yüksek sıcaklık kurşun kabloları mevcuttur.
| Model Kodu | Tanım | Örnek |
|---|---|---|
| ARABA | Trapez Alüminyum Kaplı Direnç Serisi | ARABA |
| 1500W | Nominal Güç | 1500W |
| 27R | Anma Direnci | 27Ω |
| J | Direnç Toleransı | J = ±%5 (Opsiyonel: H = ±%3, K = ±%10) |
| Parametre | Şartname |
|---|---|
| Güç Aralığı | 50W--6kW |
| Çalışma Gerilimi | ≤1200V |
| Direnç Aralığı | 0.01Ω--120kΩ |
| Direnç Toleransı | ±%3 / ±%5 / ±%10 |
| Koruma Derecesi | IP00 |
| Sıcaklık Katsayısı (TCR) | ≤300 ppm/°C |
| Alev Geciktiricilik Derecesi | UL94V-2 |
| Standart | GB/T 5792 |
| karakteristik | Test Koşulları | Performans |
|---|---|---|
| Dielektrik Dayanım Gerilimi | 2500VAC / 50Hz / 60s | Kaçak Akım ≤10mA |
| Yalıtım Direnci | 1000VDC | ≥100MΩ |
| Kısa Süreli Aşırı Yük | 5 Saniye için 10× Nominal Güç | Görünür Hasar Yok |
| Yük Ömrü | Döngüsel Çalışma (10s AÇIK / 90s KAPALI) | ＞9.000 Saat |
| Nemli Isı Direnci | 40°C ±2°C, %90--95 bağıl nem, 100 saat | ΔR ≤ ±(1%R + 0,05Ω) |
| Hızlı Sıcaklık Döngüsü | -55°C / 55°C / 155°C, Her Biri 15 Dakika, 5 Döngü | ΔR ≤ ±(2%R + 0,05Ω) |
| Isı Direnci | 2 Saat boyunca 350°C | Görünür Renk Değişikliği veya Hasar Yok |
| Sıcaklık Katsayısı | Nominal Yük ve Soğuk Direnci | <300 ppm/°C |
| Alev Dayanımı | 5 Dakika için 10× Nominal Güç | Ateşleme veya Açık Alev Yok |
| karakteristik | Test Koşulları | Performans |
|---|---|---|
| Terminal Gücü | 45N / 30s | Gevşeme veya Görünür Hasar Yok |
| Titreşim Direnci | 5--200Hz, 1g, 98m/s² | Görünür Yapısal Hasar Yok |
| Lehimleme Isısına Direnç | Terminaller 3 Saniye Boyunca 350±5°C Lehime Daldırıldı | ΔR ≤ ±(1%R + 0,05Ω) |
| Dış görünüş | Görsel Muayene | Görünür Hasar Yok, Açık İşaretleme |
| Lehimlenebilirlik | Terminaller 5 Saniye Boyunca 235±5°C Lehime Daldırıldı | Lehim Kapsamı ≥95% |
| Karşılaştırma Öğesi | Trapez Alüminyum Kaplı Direnç | Geleneksel Dikdörtgen Alüminyum Muhafazalı Direnç |
|---|---|---|
| Konut Tasarımı | Trapez profil, ısı dağıtım alanını ve hava akışı verimliliğini artırır | Daha küçük soğutma yüzeyli standart dikdörtgen gövde |
| Termal Yönetim | Kuvars dolgulu yapı, daha istikrarlı çalışma sıcaklıkları için ısıyı hızlı bir şekilde alüminyum muhafazaya aktarır | Isı dağıtımı esas olarak mahfaza yüzeyine bağlıdır ve bu da daha düşük termal verimle sonuçlanır |
| Montaj Sağlamlığı | Geniş taban, titreşime eğilimli ekipmanlar için mükemmel mekanik stabilite sağlar | Daha dar taban, titreşime karşı daha düşük direnç sunar |
| Çevre Koruma | Tamamen yalıtılmış yapı toza, neme, oksidasyona ve mekanik kirlenmeye karşı dayanıklıdır | Standart sızdırmazlık zorlu endüstriyel ortamlarda sınırlı koruma sağlar |
| Yüksek Direnç Yeteneği | İstikrarlı performansla 120kΩ'a kadar direnç değerleri mevcuttur | Yüksek direnç seçenekleri genellikle daha sınırlıdır |
C: Trapez alüminyum muhafaza, harici soğutma yüzeyini arttırır ve direnç etrafındaki doğal hava akışını iyileştirir. Ayrıca daha iyi mekanik stabilite için daha geniş bir montaj tabanı sağlayarak ağır hizmet tipi endüstriyel ekipmanlara uygun hale getirir.
C: Evet. Kuvars dolgulu kapsülleme, dahili ısıyı alüminyum muhafazaya verimli bir şekilde aktararak direncin güvenilir performansı korurken tekrarlayan frenleme döngülerine ve kısa süreli aşırı yüklere dayanmasına olanak tanır.
C: Evet. Gözetimsiz veya güvenlik açısından kritik uygulamalar için ek aşırı sıcaklık koruması sağlamak üzere isteğe bağlı yerleşik termal anahtarlar veya sıcaklık sensörleri talep üzerine entegre edilebilir.
C: Evet, tüm dirençlerin aynı özelliklere sahip olması şartıyla. Eşit yük dağılımı ve uzun vadeli güvenilirlik sağlamak için düzgün havalandırma, dengeli kablolama ve uygun ısı dağılımı sağlanmalıdır.
- Endüstriyel güç elektroniğinde uzun yıllara dayanan deneyime sahip Profesyonel Güç Direnci Üreticisi.
- Direnç, güç değeri, boyutlar, terminaller ve montaj seçenekleri için OEM ve ODM Özelleştirmesi.
- Sevkiyattan önce kapsamlı elektrik ve mekanik testlerle Sıkı Kalite Kontrolü.
- Hem standart modeller hem de özel projeler için Hızlı Üretim ve İstikrarlı Tedarik.
- Müşterilerin uygulamaları için en uygun direnç çözümünü seçmelerine yardımcı olacak Teknik Destek.
