Dirençler, frenleme üniteleri, reaktörler, güç filtreleri ve transformatörleri içeren, farklı uygulama gereksinimlerini karşılamak için tam özelleştirme seçeneklerine sahip kapsamlı bir portföy sunuyoruz.

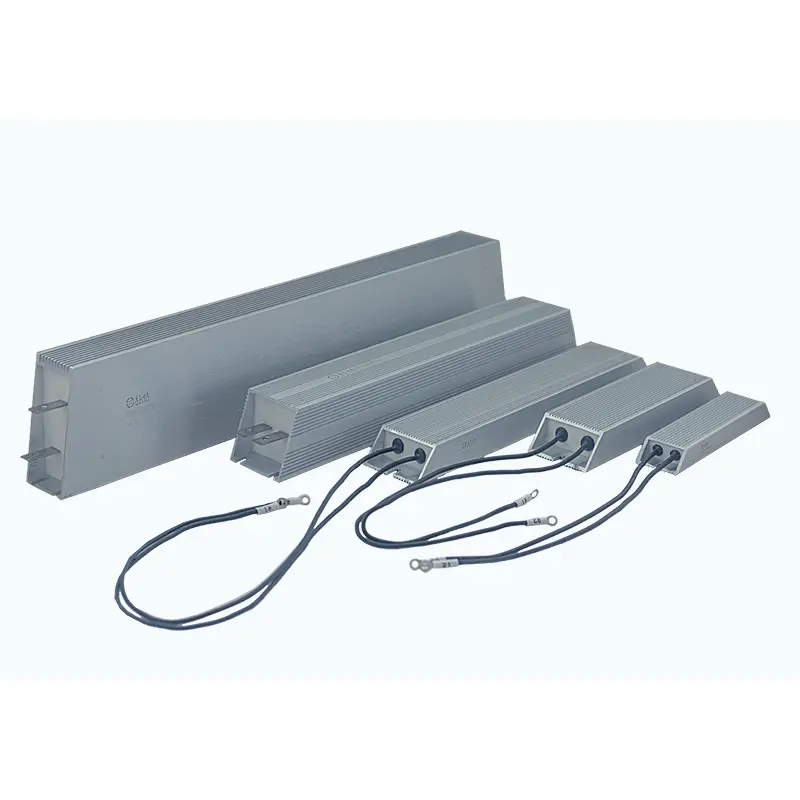

DUFEW Ultra İnce Alüminyum Kaplı Direnç, kurulum alanının sınırlı olduğu ancak güvenilir güç dağıtımının gerekli olduğu endüstriyel uygulamalar için tasarlanmıştır. Ultra ince alüminyum muhafaza ve tamamen kapalı bir yapıya sahip olan bu ürün, verimli ısı dağıtımı, mükemmel çevre koruması ve dinamik frenleme, servo sürücüler, VFD'ler, yük bankaları ve güç kontrol sistemleri için istikrarlı performans sunar.
50W'tan 6kW'a kadar güç değerlerinde, 0,01Ω'dan 120kΩ'a kadar direnç değerlerinde ve 1200V'a kadar çalışma gerilimlerinde mevcut olan direnç, çeşitli endüstriyel gereksinimleri karşılamak için OEM ve ODM özelleştirmesini destekler.
Direnç, hassas sarılmış nikel-krom (Ni-Cr) veya mika katmanlarıyla yalıtılmış konstantan direnç teli ile üretilir ve alev geciktirici, yüksek yalıtımlı bir kaplama bileşiği kullanılarak alüminyum alaşımlı bir mahfazanın içine tamamen kapsüllenir. Bu kapalı yapı, direnç elemanını tozdan, nemden, oksidasyondan ve titreşimden korurken ısı transferini artırır.
Yalnızca 6-8 mm minimum kalınlığa sahip ultra ince profili, geleneksel alüminyum muhafazalı dirençlerin sığamadığı kompakt elektrikli ekipmanlara doğrudan kuruluma olanak tanır. Farklı uygulama gereksinimleri için birden fazla terminal stili, montaj seçeneği ve elektrik özellikleri mevcuttur.
| Model Kodu | Tanım |
|---|---|
| ARABA | Ultra İnce Alüminyum Kaplı Direnç |
| 1500W | Nominal Güç |
| 27R | Anma Direnci |
| J | Direnç Toleransı (J=±%5, K=±%10, H=±%3) |
| Parametre | Şartname |
|---|---|
| Güç Aralığı | 50W--6kW |
| Çalışma Gerilimi | ≤1200V |
| Direnç Aralığı | 0.01Ω--120kΩ |
| Direnç Toleransı | ±%3 / ±%5 / ±%10 |
| Koruma Derecesi | IP00 |
| Sıcaklık Katsayısı (TCR) | ≤300 ppm/°C |
| Alev Geciktiricilik Derecesi | UL94V-2 |
| Standart | GB/T 5792 |
Doğru güç direncini seçmek, direnç ve güç değerlerini seçmekten daha fazlası anlamına gelir. DUFEW, dünya çapındaki endüstriyel uygulamalar için güvenilir termal performans, tutarlı üretim kalitesi ve esnek özelleştirme sunmaya odaklanmaktadır.
Minimum kalınlığı yalnızca 6-8 mm olan ultra ince alüminyum muhafaza, birden fazla ünitenin yan yana monte edilmesine olanak tanır; bu da onu kompakt kontrol kabinleri, servo sürücüler ve VFD sistemleri için ideal kılar.
Her direnç, tutarlı elektrik performansı ve uzun hizmet ömrü sağlamak için hassas direnç teli sarımı, yüksek kaliteli yalıtım malzemeleri, otomatik üretim süreçleri ve sıkı kalite denetimi kullanılarak üretilir.
DUFEW, müşteri çizimlerine veya teknik spesifikasyonlara göre özelleştirilmiş direnç değerlerini, güç değerlerini, mahfaza boyutlarını, terminal konfigürasyonlarını, kurşun kablo seçeneklerini, montaj yapılarını ve düşük endüktans tasarımlarını destekler.
Endüstriyel güç direnci üretiminde uzun yıllara dayanan deneyimiyle DUFEW, dünya çapındaki otomasyon ekipmanı üreticileri, sistem entegratörleri, distribütörler ve OEM müşterileri için güvenilir çözümler sunmaktadır.
Kompakt alüminyum alaşımlı muhafaza yalnızca 6-8 mm kalınlığında olup, elektrik dolapları ve kompakt endüstriyel ekipmanlar içindeki kurulum alanını maksimuma çıkarmaya yardımcı olur.
Yüksek yalıtımlı, alev geciktirici bir kaplama bileşiği, direnç elemanını tamamen yalıtarak toza, neme, titreşime ve oksidasyona karşı mükemmel direnç sağlar.
Alüminyum muhafaza ve termal olarak iletken dolgu malzemesi, ısıyı hızlı bir şekilde montaj yüzeyine veya soğutucuya aktararak soğutma verimliliğini ve güç yoğunluğunu artırır.
Terminal veya kurşun kablo bağlantılarıyla mevcut olan direnç, farklı uygulamalara uyacak şekilde direnç değeri, güç değeri, boyutlar ve montaj stili açısından özelleştirilebilir.
6-8 mm kadar ince bir profile sahip direnç, kompakt kontrol kabinlerine, servo sistemlere ve VFD'lere kolayca sığar ve performanstan ödün vermeden daha yüksek kurulum yoğunluğuna olanak tanır.
Yalıtılmış alüminyum muhafaza ve alev geciktirici kaplama bileşiği, iç direnç elemanını tozdan, nemden, oksidasyondan ve titreşimden etkili bir şekilde koruyarak uzun vadeli güvenilirliği artırır.
Alüminyum mahfaza etkili bir soğutucu görevi görerek ısıyı direnç elemanından hızla uzaklaştırır. Metal bir plakaya veya harici ısı emiciye monte edildiğinde termal performans daha da artar.
Kompakt bir pakette yüksek güç çıkışı sağlayacak şekilde tasarlanmış olup, kurulum alanının sınırlı olduğu ancak güvenilir enerji dağıtımının gerekli olduğu uygulamalar için idealdir.
Hem düşük dirençli frenleme hem de yüksek dirençli yük uygulamalarını kapsayan, ±%3, ±%5 ve ±%10 direnç toleranslarıyla 0,01Ω ila 120kΩ arasında mevcuttur.
DUFEW, özelleştirilmiş boyutlar, direnç değerleri, güç değerleri, terminal stilleri, kurşun kablolar, montaj konfigürasyonları ve düşük endüktans tasarımları dahil olmak üzere OEM ve ODM hizmetleri sağlar.
Geleneksel açık tip dirençlerin aksine Ultra İnce Alüminyum Kaplı Direnç, verimli termal yönetim ve güvenilir çevre koruması gerektiren kompakt elektrik sistemleri için tasarlanmıştır.
Montaj alanının sınırlı olduğu kompakt servo sistemlerdeki rejeneratif frenleme devreleri için idealdir.
Endüstriyel invertör sistemlerinde dinamik frenleme, enerji dağıtımı ve voltaj stabilizasyonu için kullanılır.
Akü şarj/deşarj ekipmanı, ön şarj devreleri ve enerji dağıtımı uygulamaları için uygundur.
Güç kaynakları, pil testleri, endüstriyel test ekipmanları ve elektronik yük sistemleri için kararlı dirençli yükler sağlar.
PLC kontrol kabinlerinde, otomasyon sistemlerinde, robotiklerde, CNC ekipmanlarında ve kompakt elektrik kontrol panellerinde yaygın olarak kullanılır.
| karakteristik | Test Koşulları | Performans |
|---|---|---|
| Dielektrik Dayanım Gerilimi | 2500VAC / 50Hz / 60s | Kaçak Akım ≤10mA |
| Yalıtım Direnci | 1000VDC | ≥100MΩ |
| Kısa Süreli Aşırı Yük | 5s için 10× Nominal Güç | Görünür Hasar Yok |
| Yük Ömrü | Döngüsel Çalışma (10s AÇIK / 90s KAPALI) | ＞9.000 Saat |
| Nemli Isı Direnci | 40°C ±2°C, %90--95 bağıl nem, 100 saat | ΔR ≤ ±(1%R + 0,05Ω) |
| Hızlı Sıcaklık Döngüsü | -55°C / 55°C / 155°C, her biri 15 dakika, 5 Döngü | ΔR ≤ ±(2%R + 0,05Ω) |
| Isı Direnci | 350°C / 2 saat | Görünür Hasar veya Renk Değişikliği Yok |
| Sıcaklık Katsayısı (TCR) | Nominal ve Başlangıç Direnci | <300 ppm/°C |
| Alev Dayanımı | 5 dakika boyunca 10× Nominal Güç | Ateşleme Yok |
| karakteristik | Test Koşulları | Performans |
|---|---|---|
| Terminal Gücü | 45N / 30s | Gevşeme veya Görünür Hasar Yok |
| Titreşim Direnci | 5--200Hz, 1g, 98m/s² | Yapısal Hasar Yok |
| Lehimleme Isısına Direnç | 350±5°C Lehim, 3s | ΔR ≤ ±(1%R + 0,05Ω) |
| Dış görünüş | Görsel Muayene | Görünür Hasar Yok, Açık İşaretleme |
| Lehimlenebilirlik | 235±5°C Lehim, 5s | Lehim Kapsamı ≥95% |
| Karşılaştırma Öğesi | DUFEW Ultra İnce Alüminyum Kaplı Direnç | Geleneksel Güç Direnci |
|---|---|---|
| Konut Tasarımı | Tamamen kapalı saksılara sahip ultra ince alüminyum muhafaza | Çoğunlukla açık veya yarı kapalı yapı |
| Kurulum Alanı | İnce 6-8 mm profil, kompakt yan yana kuruluma olanak tanır | Daha büyük gövde daha fazla kurulum alanı gerektirir |
| Çevre Koruma | Toza, neme, titreşime ve oksidasyona karşı daha iyi direnç | Zorlu koşullar için sınırlı çevre koruması |
| Isı Dağılımı | Alüminyum muhafaza, daha iyi soğutma için doğrudan şasiyi veya ısı emici montajını destekler | Öncelikle doğal hava soğutmasına dayanır |
| Direnç Aralığı | 0,01Ω'dan 120kΩ'a kadar geniş aralık | Yapıya bağlı olarak tipik olarak sınırlı direnç aralığı |
| Başvuru | Kompakt endüstriyel ekipmanlar, VFD'ler, servo sistemler, akü ekipmanı ve yük testi | Genel amaçlı güç dağıtımı uygulamaları |
| Özelleştirme | Özelleştirilmiş boyutları, terminalleri, kurşun kabloları, güç değerlerini ve direnç değerlerini destekler | Sınırlı özelleştirme |
C: Ana avantajı, yalnızca 6-8 mm kalınlığındaki ultra ince yapıdır. Bu kompakt tasarım, kurulum alanını azaltırken verimli güç dağıtımı sağlayarak onu servo sürücüler, VFD sistemleri, akü ekipmanları ve alanın sınırlı olduğu endüstriyel kontrol kabinleri için uygun hale getirir.
C: Evet. Düz alüminyum taban, metal bir şasiye veya harici ısı emiciye doğrudan montaja olanak tanır. Temas yüzeyleri arasına termal gres uygulanması, ısı transfer verimliliğini daha da artırabilir ve daha yüksek sürekli çalışma performansını destekleyebilir.
C: Alev geciktirici yalıtım kaplamasıyla birleştirilmiş tamamen kapalı alüminyum muhafaza, toza, neme, titreşime ve oksidasyona karşı etkili koruma sağlar. Açık direnç yapılarıyla karşılaştırıldığında bu tasarım daha iyi çevresel uyumluluk sunarken, dış mekan veya yüksek korumalı uygulamalar için ek muhafaza koruması eklenebilmektedir.
C: Evet. DUFEW, belirli elektrik, mekanik ve kurulum gereksinimlerine göre OEM ve ODM özelleştirmesi sağlar. Özel seçenekler arasında direnç değeri, güç değeri, mahfaza boyutları, terminal ve kurşun kablo konfigürasyonu, montaj yapısı, düşük endüktans tasarımı ve diğer özel özellikler yer alır. Müşteriler çizimleri veya teknik gereksinimleri sağlayabilir ve DUFEW mühendisleri uygun bir çözümü değerlendirip geliştirecektir.
C: Servo sürücü sistemleri, değişken frekanslı sürücüler, dinamik fren devreleri, akü şarj ve deşarj ekipmanları, endüstriyel otomasyon sistemleri, güç kaynakları, elektronik yük sistemleri ve yenilenebilir enerji ekipmanları dahil olmak üzere kompakt boyut ve güvenilir ısı dağıtımı gerektiren uygulamalarda yaygın olarak kullanılırlar.
DUFEW, endüstriyel güç direnci uygulamaları için OEM ve ODM üretim hizmetleri sağlar; ekipman üreticilerini, distribütörleri ve sistem entegratörlerini elektrik performansını, mekanik yapıyı ve kurulum gereksinimlerini kapsayan özelleştirilmiş çözümlerle destekler.
Özelleştirme yetenekleri arasında 50W'tan 6kW'a kadar güç değerleri, 0,01Ω'dan 120kΩ'a kadar direnç değerleri, muhafaza boyutları, terminal ve kurşun kablo konfigürasyonları, montaj yapıları, düşük endüktans tasarımları, özel etiketler, logolar ve uygulamaya özel değişiklikler yer alır.
Özelleştirilmiş her ürün, endüstriyel ortamlarda güvenilir termal performans, elektriksel stabilite ve uzun süreli çalışmayı sağlamak için mühendislik değerlendirmesi ve üretim kontrolü yoluyla geliştirilir.
Doğru direncin seçilmesi sistem güvenilirliğinin ve servis ömrünün en üst düzeye çıkarılmasına yardımcı olur. Bir model seçerken aşağıdaki faktörleri göz önünde bulundurun:
| Seçim Öğesi | Tavsiye |
|---|---|
| Güç Değeri | Yeterli güvenlik payı ile sürekli veya aralıklı görev döngüsüne göre seçim yapın. |
| Direnç Değeri | İnvertörün, servo sürücünün veya elektrik devresinin gereksinimlerini karşılayın. |
| Çalışma Gerilimi | Maksimum çalışma voltajının ürün özelliklerini aşmadığından emin olun. |
| Soğutma Yöntemi | Daha yüksek güçlü uygulamalar için direnci metal bir plakaya veya ısı emiciye monte edin. |
| Kurulum Alanı | Mevcut kabin veya ekipman alanına göre boyutları seçin. |
| Bağlantı Türü | Kurulum gereksinimlerine göre terminal veya kurşun kablo konfigürasyonları arasından seçim yapın. |
Hangi modelin uygulamanıza en uygun olduğundan emin değilseniz DUFEW'in mühendislik ekibi çalışma koşullarınıza göre en uygun çözümü önerebilir.
- Endüstriyel güç dirençleri ve frenleme çözümlerinin profesyonel üreticisi
- Sıkı üretim ve kalite kontrol ile istikrarlı ürün kalitesi
- Küresel ekipman üreticileri için esnek OEM ve ODM hizmetleri
- Teknik destek ve proje değerlendirmesi için hızlı yanıt
- Standart ve özelleştirilmiş ürünler için güvenilir teslimat
- Tel sarılı, oluklu, boru şeklinde, alüminyum muhafazalı, frenleme ve özelleştirilmiş güç dirençlerini kapsayan eksiksiz ürün portföyü
Güvenilir bir Ultra İnce Alüminyum Kaplı Direnç tedarikçisi mi arıyorsunuz?
DUFEW, endüstriyel otomasyon, yenilenebilir enerji, motor sürücüleri, test ekipmanları ve güç elektroniği için standart ürünler ve özelleştirilmiş çözümler sunar.
Aşağıdakiler için bugün mühendislik ekibimizle iletişime geçin:
- Ürün önerileri
- Teknik danışmanlık
- OEM ve ODM desteği
- Örnek istekler
- Rekabetçi teklifler
DUFEW - Çin'deki Güvenilir Endüstriyel Güç Direnci Üreticiniz.
