Dirençler, frenleme üniteleri, reaktörler, güç filtreleri ve transformatörleri içeren, farklı uygulama gereksinimlerini karşılamak için tam özelleştirme seçeneklerine sahip kapsamlı bir portföy sunuyoruz.

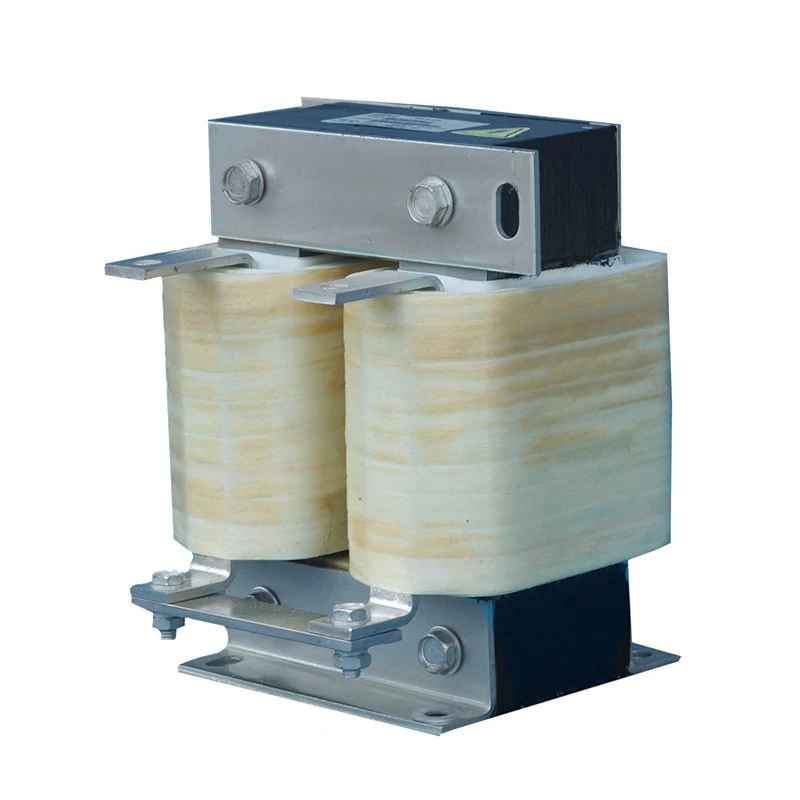

Dikey DC Bağlantı Reaktörü, sürekli çalışma ve dinamik yük değişiklikleri sırasında DC güç stabilitesini iyileştirmek için değişken frekanslı sürücü sistemlerinin ara DC bara devresine kurulur.
Yatay düşük profilli tasarımlardan farklı olarak bu konfigürasyon, dikey olarak düzenlenmiş çekirdek ve sarma yapısı aracılığıyla kabin genişliğini azaltmaya odaklanıyor. Dar kaplama alanı, birden fazla sürücü bileşeninin yan yana monte edilmesine olanak tanır ve bu da onu sınırlı yatay alana sahip standart elektrik kabinleri için uygun hale getirir.
Dufew reaktörleri aşağıdakilerle üretilmektedir:
- Düşük kayıplı soğuk haddelenmiş silikon çelik çekirdekler
- DC öngerilim dirençli bölümlü hava boşluğu manyetik yapıları
- F Sınıfı yüksek sıcaklık yalıtım sistemleri
- Vakumlu emprenye işlemi
- Bakır veya alüminyum sarım seçenekleri
Optimize edilmiş dikey yapı, güvenilir endüktans performansı, verimli ısı dağıtımı ve endüstriyel kontrol sistemlerine esnek entegrasyon sağlar.
Birçok endüstriyel kontrol kabini, kompakt bir toplam genişliği korurken yüksek yoğunluklu bileşen kurulumu gerektirir. Dikey konfigürasyon, yatay kurulum alanını azaltır, tahrik ünitelerinin yan yana daha verimli bir şekilde düzenlenmesine olanak tanır ve mevcut kabin derinliği ve yüksekliğinden daha iyi faydalanılmasını sağlar. Bu yapı özellikle genişliğin birincil alan sınırlaması olduğu VFD kabinleri için uygundur.
Dikey yapı, birçok endüstriyel kabinin doğal hava akış yönünü takip ederek sürekli çalışma sırasında ısının daha verimli şekilde uzaklaştırılması için aşağıdan yukarıya havalandırma yolunu destekler. Yerel ısı birikimini azaltarak ve nominal yükler altında termal kararlılığı koruyarak tasarım, uzun süreli çalışma sırasında tutarlı elektrik performansının sağlanmasına yardımcı olur.
Hızlanma, yavaşlama veya değişken yükte çalışma sırasında DC bara akımındaki dalgalanmalar güç bileşenleri üzerindeki baskıyı artırabilir. Reaktör, kapasitörlerin ve invertör bileşenlerinin korunmasına yardımcı olurken daha kararlı DC bara çalışmasını destekleyerek akım değişimini yumuşatmaya ve dalgalı akımın etkisini azaltmaya yardımcı olur.
Dikey yapı, küçük bir yatay montaj alanı, stabil hava boşluğu konumlandırması ve kompakt terminal düzenlemesi ile pratik kabin kurulumu için optimize edilmiştir. Güvenilir mekanik destek, bileşenin endüstriyel ekipmanlara daha kolay entegre olmasını sağlarken genel kabin düzenindeki kısıtlamaları da azaltır.
Dikey olarak konumlandırılan manyetik yapı, gerekli endüktans performansını korurken işgal edilen kabin genişliğini azaltır. Dar kurulum profili, mevcut kabin alanının verimli şekilde kullanılmasını sağlar ve yüksek yoğunluklu elektrik yerleşimlerine çok uygundur.
Sürekli DC akımı manyetik önyargı oluşturabilir ve doyma riskini artırabilir. Dufew, istikrarlı endüktansı korumak ve manyetik doğrusallığı geliştirmek için bölümlere ayrılmış bir hava boşluğu yapısı kullanarak doyma riskinin azaltılmasına yardımcı olur ve güvenilir sürekli DC çalışmasını destekler.
Farklı akım değerleri, farklı iletken çözümleri gerektirir. Bakır ve alüminyum sargılar mevcuttur, yüksek akımlı modeller için ise folyo sargı kullanılabilir. Optimize edilmiş sarma yapısı, elektrik kayıplarını kontrol etmeye ve uzun vadeli istikrarlı performans için ısı dağılımını iyileştirmeye yardımcı olur.
Terminal düzeni, yatay kablo yönlendirmesi için gereken alanı azaltırken üst bara sistemleriyle rahat bağlantıya olanak tanıyan dikey kabin entegrasyonu için özel olarak tasarlanmıştır. Bu, daha temiz bir kablolama düzenlemesi sağlar ve kompakt kontrol panellerindeki kurulumu kolaylaştırır.
Örnek: CDL-600-0600-EIDA
| Kod | Tanım |
|---|---|
| CDL | DC Bağlantı Reaktör Serisi |
| 600 | Gerilim Seviyesi (600 = 690VDC) |
| 0600 | Nominal Akım (0600 = 600A, 2500 = 2500A) |
| EI | Çekirdek Yapısı (EI = Üç Fazlı Çekirdek, UI = Tek Fazlı Çekirdek) |
| D/W | Montaj Yapısı (D = Dikey, W = Yatay) |
| klima | Sargı Malzemesi (A = Alüminyum, C = Bakır) |
| Parametre | Şartname |
|---|---|
| Ürün Tipi | Dikey DC Bağlantı Reaktörü |
| Başvuru | VFD DC Bara Sistemleri |
| Nominal Gerilim | 220VAC / 380VAC / 690VAC / 1140VAC |
| Nominal Akım | 5A - 3800A |
| Çalışma Frekansı | 50Hz / 60Hz / 500Hz'e kadar özelleştirilmiş |
| Gerilim Düşümü | %0,5 / %1 / %2 / %4 |
| Aşırı Yük Yeteneği | 60 saniye boyunca 1,5× nominal akım |
| Dielektrik Dayanımı | 3000VAC / 50Hz / 5mA / 1Dakika |
| Yalıtım Direnci | ≥100MΩ (1000VDC) |
| Koruma Sınıfı | IP00 / IP20 |
| Yalıtım Sınıfı | F Sınıfı (155°C) |
| Sıcaklık Sınıfı | T40 |
| Alev Geciktirici Sınıf | UL94V-2 |
| Gürültü Seviyesi | ≤65dB |
| Servis Ömrü | ≥15 yıl |
| Standartlar | IEC289 / GB10229 / JB9644 |
| Başvuru | Ana Gereksinim |
|---|---|
| Standart VFD Kontrol Kabinleri | DC bara stabilitesini iyileştirin |
| Asansör Tahrik Sistemleri | Sık hızlanma döngülerini destekleyin |
| Vinç ve Kaldırma Ekipmanları | Güvenilir güç dönüşümünü koruyun |
| Servo Sürücü Sistemleri | Dalgalanma etkisini azaltın |
| Endüstriyel Otomasyon Ekipmanları | Dolap alanı kullanımını optimize edin |
| Enjeksiyon Kalıplama Makineleri | Tahrik sistemi güvenilirliğini artırın |
| Test Sistemleri | Kararlı DC güç kaynağını koruyun |
| Karşılaştırmak | Dikey DC Bağlantı Reaktörü | Yatay DC Bağlantı Reaktörü |
|---|---|---|
| Yapı | Uzun ve dar tasarım | Düz düşük profilli tasarım |
| Ana Avantaj | Dolap genişliğinden tasarruf sağlar | Dolap yüksekliğinden tasarruf sağlar |
| En İyi Kurulum Durumu | Sınırlı genişlik, yeterli yükseklik | Sınırlı yükseklik, yeterli derinlik |
| Soğutma Yöntemi | Dikey hava akışı yolu | Yatay hava akışı yolu |
| Terminal Düzeni | Üst bağlantı | Yan bağlantı |
| Tipik Uygulama | Standart endüstriyel dolaplar | Alçak yükseklikte kompakt dolaplar |
Yatay alanın sınırlı olduğu ancak dikey boşluğun mevcut olduğu elektrik panoları için uygundur. Dar yapı, mühendislerin kompakt iç düzenler elde etmesine yardımcı olur.
Dikey konfigürasyon kabin genişliğini azaltmaya odaklanırken, yatay konfigürasyon sınırlı kabin yüksekliğine sahip uygulamalar için geliştirildi.
Elektrik performansı manyetik tasarıma, endüktans değerine ve nominal akıma bağlıdır. Dikey yapı esas olarak kurulum esnekliğini ve kabin entegrasyonunu artırır.
Evet. Dufew, proje gereksinimlerine göre elektrik parametreleri, boyutlar, montaj yapıları ve iletken malzemeleri içeren özelleştirilmiş çözümleri destekler.
Dufew Electric, DC Bağlantı Reaktörleri, AC Reaktörleri, fren dirençleri, transformatörler ve ilgili elektrik çözümleri dahil olmak üzere özelleştirilmiş güç elektroniği bileşenleri konusunda uzmanlaşmıştır.
Profesyonel mühendislik kapasitesi ve kontrollü üretim süreçleriyle Dufew, endüstriyel otomasyon, VFD sistemleri ve güç dönüştürme uygulamaları için güvenilir reaktör çözümleri sunmaktadır.
Üretim yetenekleri şunları içerir:
- Hassas çekirdek işleme
- Sargı üretimi
- Hava boşluğu ayarı
- Vakumlu emprenye
- Elektriksel performans testi
Her ürün yalıtım direnci, dayanım voltajı, endüktans, sıcaklık artışı ve gürültü testiyle doğrulanır.
Dufew, kalite yönetimi ve ürün standartlarında sürekli iyileştirmeyi sürdürmektedir. Şirket, küresel endüstriyel müşterilerini desteklemek için ISO kalite yönetimi sertifikası, CE sertifikası, ürün test raporları ve teknik belgeler sağlar.
Dufew, endüstriyel reaktörlerin güvenli taşınmasını sağlamak için ihracat odaklı paketleme çözümleri kullanıyor.
Ambalaj şunları içerir:
- Yalıtım bileşenleri için nem koruması
- Nakliye sırasında güçlendirilmiş sabitleme
- Büyük modeller için özelleştirilmiş ahşap kasalar
- Ürün tanımlama ve teknik dokümantasyon
Her reaktör sevkıyattan önce denetlenir ve müşterinin proje gereksinimlerine göre gerekli belgeler sağlanır.
