Dirençler, frenleme üniteleri, reaktörler, güç filtreleri ve transformatörleri içeren, farklı uygulama gereksinimlerini karşılamak için tam özelleştirme seçeneklerine sahip kapsamlı bir portföy sunuyoruz.

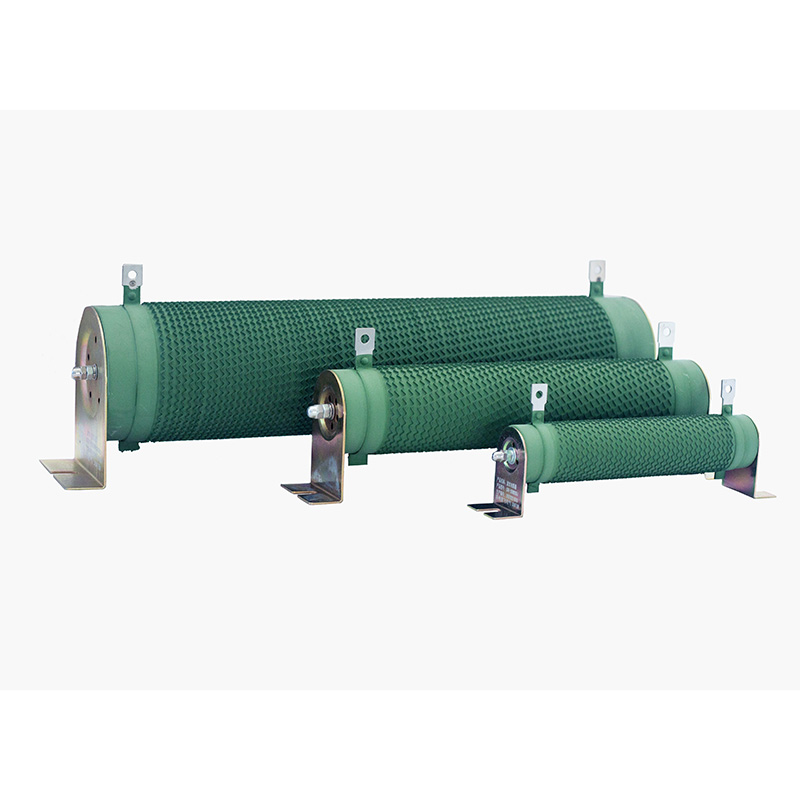

DUFEW CRR Serisi Oluklu Dirençler, VFD fren sistemleri, güç elektroniği yük testi, dinamik frenleme ve devre koruması dahil zorlu endüstriyel uygulamalar için tasarlanmıştır. Yüksek güç kapasitesi, mükemmel ısı dağılımı ve uzun hizmet ömrüyle zorlu çalışma ortamlarında istikrarlı ve güvenilir performans sunarlar.
Direnç elemanı, yüksek kaliteli nikel-krom (Ni-Cr) veya konstantan alaşımlı şeritten üretilir, otomatik ekipmanla oluklu bir profile hassas bir şekilde sarılır ve yüksek frekanslı içi boş bir seramik çekirdeğe kenardan monte edilir. Titreşim direncini ve mekanik stabiliteyi artırmak için paslanmaz çelik kelepçelerle güvenli bir şekilde sabitlenirken, ağır hizmet tipi paslanmaz çelik terminaller mükemmel korozyon direnci ve güvenilir elektrik bağlantıları sağlar.
Daha fazla dayanıklılık için direnç yüzeyi, dumansız, toksik olmayan, oksidasyona dayanıklı ve neme ve eskimeye karşı oldukça dirençli, çevre dostu UL94V-2 alev geciktirici yalıtım kaplamasıyla kaplanmıştır. GB-5792 standartlarına uygun olarak üretilen ürünler, hem yatay hem de dikey kurulumu destekleyerek elektrik kontrol kabinlerine veya bağımsız direnç düzeneklerine esnek entegrasyon sağlar.
| Model Kodu | Anlam | Tanım |
| CRR | Seri | Oluklu Direnç |
| 2500W | Nominal Güç | 2500W |
| 54.4R | Anma Direnci | 54.4Ω |
| J | Direnç Toleransı | J = ±%5 (Opsiyonel: K = ±%10, H = ±%3) |
| Parametre | Şartname |
| Güç Aralığı | 50W–10KW |
| Çalışma Gerilimi | ≤1200V |
| Direnç Aralığı | 0,01Ω–1KΩ |
| Direnç Toleransı | ±%3 / ±%5 / ±%10 |
| Koruma Derecesi | IP00 |
| Sıcaklık Katsayısı (TCR) | ≤300 ppm/°C |
| Alev Geciktiricilik Derecesi | UL94V-2 |
| Uyumluluk Standardı | GB/T 5792 |
1: Yalıtım Çekirdek: Mükemmel yüksek sıcaklık direnci, yapısal sağlamlık ve şok direnci sunan yüksek frekanslı içi boş bir seramik tüp kullanır ve direnç elemanının yüksek sıcaklıktaki çalışma koşulları altında stabilitesini sağlar.
2: Direnç Elemanı: Düşük sıcaklık katsayısı ve yüksek aşırı yük kapasitesi ile karakterize edilen yüksek kaliteli nikel-krom veya konstantan alaşımlı şerit kullanır. Oluklu kenar sargılı tasarım, endüktansı en aza indirirken ısı dağılımı yüzey alanını en üst düzeye çıkarır.
3: Montaj ve Terminaller: Paslanmaz çelik kelepçeler, yer değiştirmeyi veya gevşemeyi önlemek için direnç şeridini sabitler; Terminaller, kalınlaştırılmış yapı ve yüzey işlemine sahip paslanmaz çelikten yapılmış olup, korozyon direnci, pas önleme ve bağlantı kolaylığı sağlar.
4: Yüzey Kaplama: Güçlü yapışma ve UL94V-2 alev geciktirici derecesine sahip çevre dostu yeşil yalıtım kaplamasına sahiptir. Korozyona dayanıklı, dumansız, toksik olmayan ve kokusuzdur, direnç şeridini oksidasyondan etkili bir şekilde korur ve servis ömrünü uzatır.
5: Genel Yapı: Güç değerleri 50W ila 10KW arasında değişir; direnç değerleri 0,01Ω ila 1KΩ arasındadır ve çalışma voltajları 1200V'a kadardır; oluklu kenardan sarılmış şerit yapısı, düşük endüktansı yüksek hassasiyetle birleştirir.
●Geniş ısı dağıtım alanı ve mükemmel termal stabilite sunan oluklu kenar sargılı yapı
●Yüksek frekanslı içi boş seramik çekirdek; yüksek sıcaklığa dayanıklı, sağlam ve darbeye dayanıklı
●Yüksek kaliteli alaşımlı direnç teli; düşük sıcaklık katsayısı (≤300 ppm/°C) ve yüksek hassasiyet
●Güçlü kısa süreli aşırı yük kapasitesi; Görünür bir hasar olmadan 5 saniye boyunca 10 kat nominal güce dayanır
●Paslanmaz çelik terminaller; korozyona dayanıklı, paslanmaya dayanıklı ve güvenilir bağlantılar
●Çevre dostu kaplama; alev geciktirici ve korozyona dayanıklı; dumansız, toksik olmayan ve kokusuz
● Titiz performans doğrulaması; Dayanım voltajı, nemli ısı ve termal şok standartlarıyla tam uyumlu
●GB-5792 standartlarıyla uyumludur; güvenilir kalite
Değişken frekanslı sürücüler (VFD'ler) için frenleme dirençleri; servo sürücüler için koruyucu dirençler; güç elektroniği testleri için dirençli yükler; güç kaynağı devreleri için örnekleme dirençleri; motor sürücüleri için akım sınırlayıcı dirençler; başlangıç dirençleri; devre koruma dirençleri. Asansörler, liman makineleri, haddehaneler, vinçler, vinçler, enjeksiyon kalıplama makineleri, tel çekme makineleri, santrifüjler, tekstil makineleri, baskı ve boyama ekipmanları, istifleyici-geri kazanım makineleri, kağıt yapım makineleri, sahne ekipmanları ve test sistemleri gibi endüstrilerdeki ekipmanlarda yaygın olarak kullanılır.
| Elektriksel Özellikler | Test Koşulları | Performans |
| Dielektrik Dayanım Gerilimi | 2500VAC / 50Hz / 60s | Kaçak akım ≤10mA |
| Yalıtım Direnci | 1000VDC | Yalıtım direnci ≥100MΩ |
| Kısa Süreli Aşırı Yük | 5 saniye boyunca 10× nominal güç | Görünür hasar yok |
| Uzun Süreli Yük Ömrü | Döngüsel açılış testi (10 saniye enerji verildi, 90 saniye kapalı) | >9.000 saat |
| Kararlı Durum Nemli Isı | 40°C ±2°C, %90–%95 bağıl nem, 100 saat | ΔR ≤ ±(1%R + 0,05Ω) |
| Hızlı Sıcaklık Değişimi | -55°C, 55°C, 155°C, her sıcaklıkta 15 dakika, 5 döngü | ΔR ≤ ±(2%R + 0,05Ω) |
| Isı Direnci | 350°C / 2 saat | Belirgin bir renk değişikliği veya hasar yok |
| Sıcaklık Katsayısı (TCR) | Statik dirençle karşılaştırıldığında nominal yük altında direnç | ≤300 ppm/°C |
| Alev Dayanımı | 5 dakika boyunca 10× nominal güç | Açık alev olmadan kırmızı-sıcak |
| Mekanik Özellikler | Test Koşulları | Performans |
| Terminal Gücü | 45N / 30s | Gevşeklik veya görünür hasar yok |
| Titreşim Direnci | 5–200Hz, 1g, 98m/s² | Dış yapıda görünür hasar yok |
| Lehimleme Isısına Direnç | Kurşun terminaller 3 saniye boyunca 350±5°C lehime batırılmış | ΔR ≤ ±(%1R + 0,05Ω); görünür harici hasar yok, işaretler net kalıyor |
| Lehimlenebilirlik | 5 saniye boyunca 235±5°C lehime batırılmış terminaller | Terminal yüzeyinde lehim kapsamı ≥%95 |
| Karşılaştırma Kriterleri | Oluklu Direnç | Geleneksel Karbon Film / Metal Film Direnç |
| Güç Kullanımı | Yüksek güçlü uygulamalar için tasarlanmıştır, 50W–10kW; kısa süreli aşırı yükler için 10 kat nominal güce dayanır | Tipik olarak 0,1–20W; aşırı yük koşullarında kolayca hasar görebilir |
| Sıcaklık Dayanımı ve Hizmet Ömrü | 350°C'ye kadar sıcaklıklara dayanıklıdır; döngüsel hizmet ömrü 9.000 saati aşıyor | Daha düşük ısı direnci; dirençli film, uzun süreli yüksek sıcaklıklarda eskime ve soyulma eğilimi gösterir |
| Mevcut Kapasite | Yüksek akım uygulamaları, motor frenleme, rejeneratif deşarj ve yük boşaltma için uygundur | Öncelikle düşük akımlı PCB sinyal devreleri için tasarlanmıştır |
| Endüktans Özellikleri | Standard models have higher inductance; non-inductive corrugated versions are available | Yüksek frekanslı düşük güçlü devrelere uygun, çok düşük endüktansa sahip bobinsiz tasarım |
| Çevresel Dayanıklılık | Paslanmaz çelik terminallere sahip seramik çekirdek, mükemmel titreşim ve şok direnci sağlar | İnce film yapısı daha zayıf yapışma özelliğine sahiptir ve titreşim kaynaklı arızalara karşı daha hassastır |
| Maliyet Verimliliği | Yüksek güçlü uygulamalar için son derece uygun maliyetli; düşük güç değerleri için daha yüksek maliyet | Düşük güçlü uygulamalar için düşük maliyet; yüksek güç gereksinimleri için pahalı ve daha az pratik |
S1: Uygun güç derecesine sahip bir direnci nasıl seçerim?
C: Devredeki gerçek güç tüketiminin 1,5 ila 2 katı nominal güce sahip bir direnç seçin. Ayrıca ortam sıcaklığına bağlı olarak güç azalmasını da göz önünde bulundurun; Yüksek sıcaklıktaki ortamlar için daha yüksek bir güç değeri gerekir.
S2: Direnç yüzey sıcaklığının çok yüksek olması normal midir?
C: DUFEW Oluklu Dirençler çalışma sırasında elektrik enerjisini ısıya dönüştürür, dolayısıyla yüksek yüzey sıcaklığı normaldir. Kurulum yerinin iyi havalandırıldığından ve yanıcı maddeler içermediğinden emin olun. Sıcaklık anormal derecede yüksekse, aşırı yük veya gereğinden düşük güç değeri seçimi olup olmadığını kontrol edin.
S3: Dirençler için önerilen kurulum yöntemi nedir?
C: Ürün yatay veya dikey kurulumu destekler; Doğal konveksiyon soğutmasını kolaylaştırmak için yatay montaj tercih edilir. Direnç gövdesi çevresinde yeterli açıklık olduğundan emin olun (genellikle en azından direncin çapı kadar) ve onu kabin duvarlarına veya diğer ısı üreten bileşenlere aynı hizada monte etmekten kaçının. Birden fazla direnç yan yana monte edilirse aralarındaki mesafe en az 50 mm olmalıdır.
S4: CRR serisinin direnç tolerans dereceleri nelerdir ve nasıl seçerim?
C: DUFEW CRR serisi üç tolerans derecesi sunar: K Sınıfı (±%10), J Sınıfı (±%5) ve H Sınıfı (±%3). J Sınıfı (±%5) genellikle endüstriyel frenleme ve yük uygulamaları için yeterlidir; hassas ölçüm veya örnekleme devreleri için, daha yüksek doğruluk açısından H Sınıfı (±%3) önerilir.
