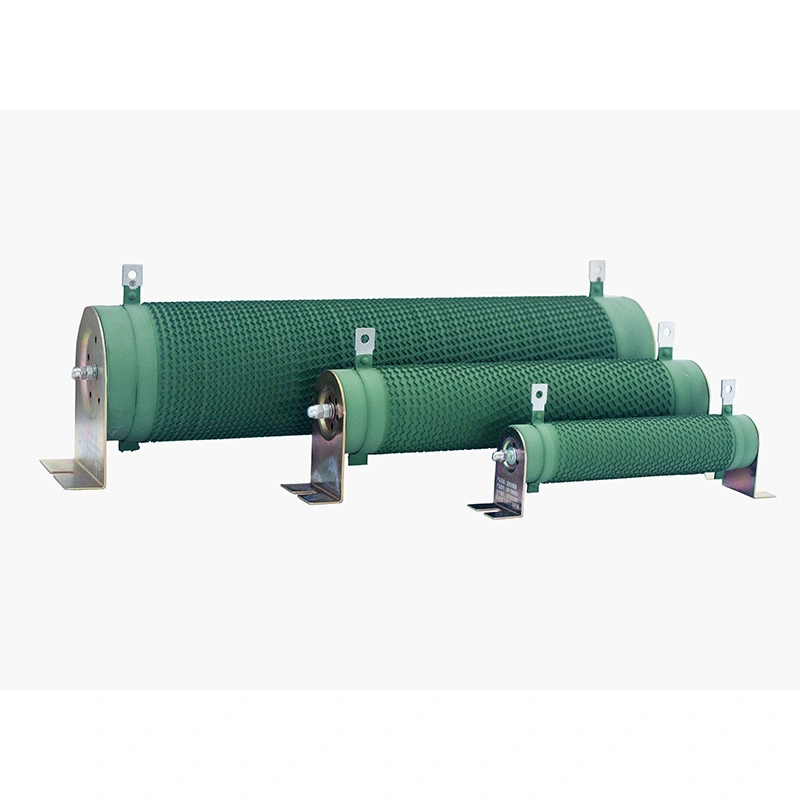

Endüktif Olmayan Oluklu Direnç

DUFEW CRR Serisi Endüktif Olmayan Oluklu Direnç, orta ve yüksek frekanslı darbe devreleri için özel olarak optimize edilmiş, yüksek güçlü bir pasif enerji dağıtım direncidir. Benzersiz dikey oluklu düz şerit endüktif olmayan sargı yapısına sahip olan ürün, 50W'tan 10kW'a kadar güç değerleri, 0,01Ω'dan 1kΩ'a kadar direnç değerleri, üç direnç toleransı seçeneği ve 1200V maksimum çalışma voltajı sunuyor.

Mükemmel darbe aşırı yük kapasitesi ve istikrarlı termal performansla tasarlanan bu ürün, dünya çapında yenilenebilir enerji sistemlerinde, endüstriyel otomasyonda ve laboratuvar test ekipmanlarında enerji dağıtımı, akım algılama, frenleme, dalgalanma bastırma ve yük testi için yaygın olarak kullanılmaktadır.

Model Tanımı

Örnek Model: CRR 2500W 54.4R J

Temel Özellikler

Malzemeler ve İnşaat Özellikleri

1. Yüksek Sıcaklık İçi Boş Seramik Çekirdek

Tek parça yüksek alümina yalıtımlı seramikten üretilen içi boş çekirdek, verimli ısı dağıtımı için dahili bir konveksiyon hava kanalına sahiptir. Mükemmel titreşim direnci sağlar ve 350°C'ye kadar sıcaklıklarda istikrarlı yalıtım performansını korur. Seramik yapı, çatlamadan tekrarlanan yüksek ve düşük sıcaklık döngülerine dayanır.

2. Düşük Dirençli Oluklu Alaşımlı Şerit (Nikel-Krom / Köstence)

Düz alaşımlı şerit, sürekli oluklu bir profile hassas bir şekilde damgalanmıştır ve olağanüstü derecede düşük bir sıcaklık direnç katsayısı (TCR) sağlar. Farklı uygulamalara uyacak iki alaşımlı malzeme mevcuttur: Sürekli yüksek güçlü frenleme ve enerji dağıtımı için Nikel-Krom (Ni-Cr) ve hassas düşük akım algılama devreleri için Constantan.

3. Tamamen Paslanmaz Çelik Montaj ve Terminal Montajı

Uç kelepçeleri, terminal direkleri ve montaj braketleri, pasifleştirilmiş korozyon önleyici kaplamaya sahip kalınlaştırılmış paslanmaz çelikten üretilmiştir. Düzenek, gevşemeden 45N terminal çekme testini geçer, lehimleme ısısına karşı mükemmel direnç sunar ve oksidasyonun neden olduğu temas ısınmasını en aza indirir.

4. Endüktif Olmayan Tasarım

Çift telli ters endüktif olmayan sarma tekniği kullanılarak eşdeğer seri endüktans (ESL) tipik olarak 10nH'nin altında kontrol edilebilir, bu da direnci 100kHz'e kadar frekanslarda çalışan yüksek frekanslı anahtarlama devreleri için uygun hale getirir.

Güç Azaltma Eğrisi

Ürün Avantajları

●Son Derece Düşük Endüktans – Ters endüktif olmayan sargıyla birleştirilmiş oluklu yapı, kendi kendine endüktansı etkili bir şekilde ortadan kaldırır, yüksek frekanslı salınımı ve voltaj yükselmelerini bastırır ve güç yarı iletken cihazlarını korur.
●Mükemmel Isı Dağıtımı – Dikey oluklu tasarım soğutma yüzey alanını arttırırken, seramik çekirdek verimli termal iletim sağlayarak daha yüksek güç yoğunluğu ve daha düşük sıcaklık artışı sağlar.
●Olağanüstü Aşırı Yük Kapasitesi – Görünür bir hasar olmadan 5 saniye boyunca 10x nominal güce dayanır, bu da onu frenleme ve aşırı gerilim emilimi uygulamaları için ideal kılar.
●Uzun Hizmet Ömrü – Yaşlanmaya dayanıklı kaplama ve deformasyonsuz seramik çekirdek ile döngüsel yük ömrü 9.000 saati (10 saniyelik deşarj / 90 saniyelik aralık) aşar.
●Çevre Dostu – İnorganik çevre dostu kaplama, duman veya zehirli gaz üretmez ve RoHS ve UL güvenlik gerekliliklerine uygundur.
●Esnek Özelleştirme – Direnç değeri, güç değeri, boyutlar, terminal yönü ve montaj braketlerinin tümü çizimlere veya spesifikasyonlara göre özelleştirilebilir.

Uygulamalar

1. Yenilenebilir Enerji ve Güç Elektroniği

Enerji depolama dönüştürücüleri, fotovoltaik invertörler, rüzgar türbini eğim kontrol sistemleri, akü paketi yaşlandırma test yükleri, DC hızlı şarj ön şarj ve deşarj dirençleri.

2. Endüstriyel Tahrikler ve Ağır Makineler

Orta ve yüksek frekanslı değişken frekanslı sürücüler, servo sürücülü rejeneratif frenleme, liman vinçleri, asansörler, haddehaneler, tel çekme makineleri ve tekstil ekipmanları, enerji dağıtım sistemleri.

3. Laboratuvar ve Test Ekipmanları

Yüksek frekanslı güç yük bankaları, darbe sinyali test tezgahları, güç kaynağı eskitme sistemleri, hassas akım algılama, susturucu ve sönümleme dirençleri.

4. Özel Endüstriyel Ekipmanlar

CNC tel erozyon makineleri, ark kaynağı ekipmanları, sahne kaldırma ve aydınlatma sistemleri, santrifüjler, kağıt makineleri ve istifleyici-geri alma makineleri.

5. Genel Devre Koruması

Yüksek frekanslı akım sınırlama, motor başlatma dirençleri, orta gerilim kabininde aşırı gerilim enerjisi emilimi.

Neden DUFEW'u Seçmelisiniz?

Profesyonel Güç Elektroniği Üreticisi

DUFEW, güç elektroniği bileşenlerinin Ar-Ge ve üretiminde uzmanlaşmış olup endüstriyel kullanıcılar, distribütörler ve OEM müşterileri için güvenilir ürünler ve entegre çözümler sunmaktadır.

Kapsamlı Ürün Portföyü

Dirençler, frenleme üniteleri, reaktörler, transformatörler, filtreler ve yük bankası sistemleri de dahil olmak üzere, çeşitli uygulama ihtiyaçları için tek elden kaynak sağlayan eksiksiz bir güç elektroniği ürünleri yelpazesi sunuyoruz.

Güvenilir Kalite Güvencesi

Sıkı üretim süreçleri, modern üretim hatları ve sıkı kalite kontrol, tutarlı ürün performansı, uzun hizmet ömrü ve güvenilir çalışma sağlar.

Esnek OEM ve ODM Çözümleri

Özel teknik gereksinimlerinizi karşılamak için özelleştirilmiş direnç değerleri, güç değerleri, boyutlar, terminal konfigürasyonları ve montaj seçenekleri mevcuttur.

Hızlı Teslimat ve Profesyonel Destek

Etkin üretim yönetimi ve duyarlı teknik destek, teslim sürelerinin kısaltılmasına yardımcı olur ve ürün seçiminden satış sonrası hizmete kadar güvenilir yardım sağlar.

Performans Özellikleri

Elektriksel Özellikler

Mekanik Özellikler

Rekabetçi Karşılaştırma

SSS

S1: Endüktif olmayan tasarım güç değerini veya direnç doğruluğunu etkiler mi?
C: Hayır. Endüktif olmayan sarma yöntemi yalnızca mevcut yolun manyetik alan dağılımını değiştirir. Alaşım şeridin direncini, ısı dağıtma kapasitesini veya güç kapasitesini olumsuz etkilemez. Direnç toleransı ve sıcaklık katsayısı standart versiyonla aynı kalır.

S2: Endüktif olmayan bir versiyonun gerekli olup olmadığını nasıl belirleyebilirim?
C: Devreniz yüksek frekanslı PWM kontrolü, hızlı IGBT değişimi kullanıyorsa veya aşırı gerilim çınlaması ve dalga biçimi bozulması yaşıyorsa, endüktif olmayan versiyon önerilir. Sıradan 50/60Hz frenleme uygulamaları için standart bir oluklu direnç genellikle yeterlidir.

S3: Özel direnç değerleri veya boyutları özelleştirilebilir mi?
C: Evet. DUFEW, 0,01Ω–1kΩ'un üzerindeki direnç değerleri, güç değerleri, seramik boru uzunluğu ve çapı, terminal konumları ve montaj braketi konfigürasyonları dahil olmak üzere tam özelleştirme sağlar. Numuneler çizimlere veya spesifikasyonlara göre hızlı bir şekilde üretilebilir.

S4: Uzun süreli kullanımdan sonra direnç kayması tolerans aralığını aşarsa ne yapılmalıdır?
C: Uzun süreli yüksek sıcaklıkta oksidasyon, yüksek nem ve sık sık aşırı yükleme, alaşım şeridine zarar verebilir. Yalıtım direnci 100MΩ'un altına düşerse değiştirilmesi önerilir. Kabin havalandırmasını iyileştirmek ve yeterli güç marjına sahip bir direnç seçmek, servis ömrünü önemli ölçüde uzatabilir.

Özel Endüktif Olmayan Oluklu Direnç mi arıyorsunuz?

İster standart bir modele ister tamamen özelleştirilmiş bir çözüme ihtiyacınız olsun, DUFEW'in mühendislik ekibi yardıma hazırdır. Profesyonel tavsiyeler ve hızlı fiyat teklifi almak için çizimlerinizi veya teknik spesifikasyonlarınızı bize gönderin. Biz destekliyoruz:
✔ OEM
✔ODM
✔ Özel direnç
✔ Özel boyutlar
✔ Özel terminaller
✔ Küçük deneme siparişleri
Teknik danışmanlık veya fiyat teklifi için bugün DUFEW ile iletişime geçin.
