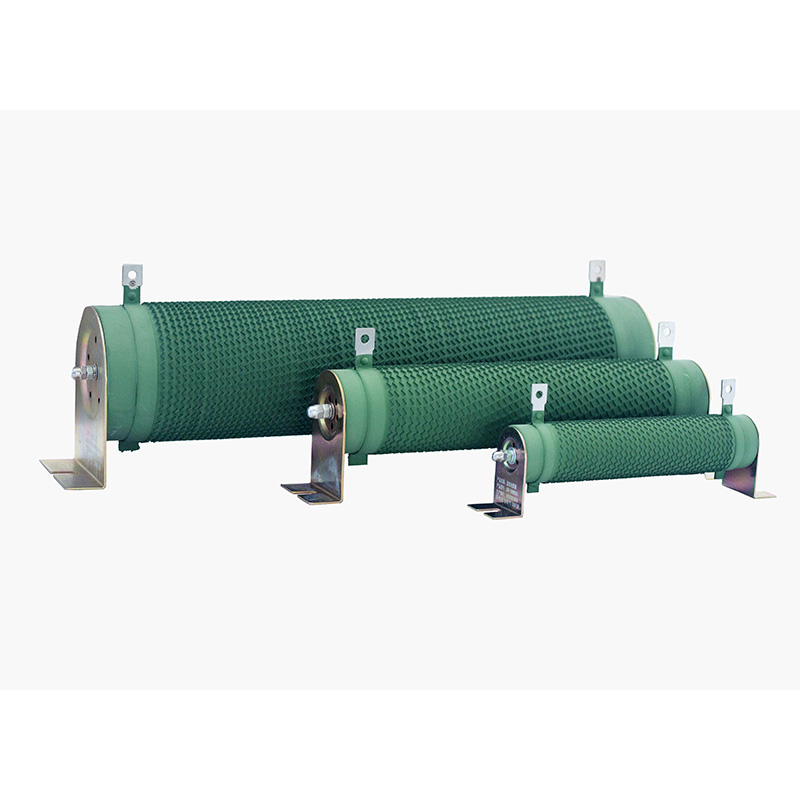

DUFEW Borulu Direnç, elektrik yalıtımı ve verimli ısı transferi sağlayan seramik boru yapısıyla oluşturulmuş, yüksek güçlü, tel sargılı bir bileşendir. Nikel-Krom (Ni-Cr), Manganin veya Köstence alaşımından yapılan direnç telleri, kararlı direnç, güçlü aşırı yük kapasitesi ve tutarlı termal performans elde etmek için seramik çekirdeğin etrafına hassas bir şekilde sarılır.
Seramik boru tasarımı, ısıyı iç çekirdek yapısı üzerinden aktararak güç yoğunluğunu ve soğutma verimliliğini artırır. Sarıldıktan sonra direnç, direnç telini oksidasyondan, nemden ve çevresel etkilerden korumak için yüksek sıcaklıkta alev geciktirici bir yalıtım katmanıyla kaplanır ve endüstriyel koşullarda kararlı çalışmanın korunmasına yardımcı olur.
Endüstriyel güç uygulamaları için uygun olan bu direnç, VFD fren sistemlerinde, motor başlatma devrelerinde, yük test ekipmanlarında, kaynak makinelerinde ve kontrollü enerji dağıtımı ve güvenilir termal performans gerektiren diğer elektrik sistemlerinde yaygın olarak kullanılır.
Direnç, seramik bir tüpün etrafına sarılan direnç alaşımlı tel aracılığıyla elektrik enerjisini ısıya dönüştürür. Seramik çekirdek, etkili sıcaklık kontrolü için ısının çevreye aktarılmasına yardımcı olurken yalıtım da sağlar.
Yüksek akım, kısa süreli aşırı yük ve tekrarlanan anahtarlama koşulları altında istikrarlı performansıyla dinamik frenleme, motor başlatma, akım sınırlama, yük simülasyonu, voltaj düşürme ve enerji tüketimi uygulamaları için uygundur.
| Model Kodu | Anlam | Tanım |
|---|---|---|
| CRR | Ürün Serisi | Borulu Direnç |
| 2500W | Nominal Güç | 2500 Watt |
| 54.4R | Anma Direnci | 54,4Ω |
| J | Direnç Toleransı | J = ±%5 (Opsiyonel: K = ±%10, H = ±%3) |
| Parametre | Şartname |
|---|---|
| Güç Aralığı | 50W--10kW |
| Çalışma Gerilimi | ≤1200V |
| Direnç Aralığı | 0.01Ω--1kΩ |
| Direnç Toleransı | ±%3, ±%5, ±%10 |
| Koruma Derecesi | IP00 |
| Sıcaklık Katsayısı (TCR) | ≤300 ppm/°C |
| Alev Geciktiricilik Derecesi | UL94V-2 |
| Uyumluluk Standardı | GB/T 5792 |
Sargı yapısı, direncin ısı dağıtma kabiliyetini, endüktansını ve uygulama uygunluğunu doğrudan etkiler.
Direnç teli seramik tüpün etrafına geleneksel bir spiral düzende sarılır. Bu yapı, endüktansın kritik bir sorun olmadığı düşük frekanslı güç dağıtımı uygulamaları için basit ve ekonomik bir çözüm sunar.
Direnç teli oluklu bir profil halinde oluşturulur ve seramik tüp üzerine dikey olarak monte edilir. Bu tasarım, parazitik endüktansı azaltırken soğutma yüzey alanını önemli ölçüde artırır; bu da onu VFD fren sistemleri, darbe yükleri ve gelişmiş termal performans gerektiren uygulamalar için ideal kılar.
Kalıcı bir direnç değeri sağlar ve istikrarlı ve bakım gerektirmeyen çalışma gerektiren çoğu standart endüstriyel uygulama için uygundur.
Direnç, hareketli bir metal kelepçe veya kılavuz çekme mekanizması kullanılarak ayarlanabilir; bu, ekipmanın devreye alınması, test edilmesi ve değişken yük uygulamaları için esnek direnç ayarlarına olanak tanır.
Tek bir dirençten farklı direnç değerleri sağlamak için birden fazla kademe noktasıyla birlikte sunulur; bu da onu karmaşık elektrik devreleri ve çok aşamalı yük kontrolü için uygun hale getirir.
Yüksek kaliteli yalıtkan seramikten üretilen tüp, sürekli endüstriyel çalışma sırasında mükemmel dielektrik mukavemeti, verimli ısı transferi, yüksek mekanik mukavemet ve termal şoka karşı olağanüstü direnç sağlar.
Nikel-Krom (Ni-Cr), Manganin ve Köstence alaşımlarında mevcut olan direnç teli, istikrarlı elektriksel özellikler, mükemmel aşırı yük kapasitesi ve tekrarlanan termal döngü altında uzun vadeli direnç stabilitesi sunar.
Çevre dostu inorganik yalıtım kaplaması, direnç telini oksidasyona, neme, toza ve korozyona karşı korurken, UL94V-2 gereksinimlerine uygun olarak güvenilir alev geciktirici performans sağlar.
Seramik tüp hem yalıtım desteği hem de etkili bir ısı dağıtma aracı olarak işlev görerek direncin kompakt bir alanda daha yüksek güç değerleri sunmasına olanak tanır. Bu, onu kurulum alanının sınırlı olduğu endüstriyel uygulamalar için ideal kılar.
Seramik tüpün yüksek ısı iletkenliği, direnç telinden çevredeki havaya hızlı ısı transferine olanak sağlar. İsteğe bağlı dikey oluklu sargı, soğutma yüzey alanını daha da artırarak sürekli yük performansını artırır ve çalışma sıcaklığını azaltır.
Yüksek kaliteli seramik malzemelerden üretilen ve yüksek sıcaklığa dayanıklı inorganik yalıtım kaplamasıyla korunan direnç, 350°C'ye kadar çalışma sıcaklıklarına dayanabilir. 375°C'ye kadar sıcaklık gerektiren uygulamalar için cam emaye kaplamalı versiyonları mevcuttur.
Yüksek akım ve kısa süreli aşırı yük uygulamaları için tasarlanan direnç, termal şoka ve tekrarlanan darbe yüklemesine karşı mükemmel direnç sağlar. Motor başlatma, dinamik frenleme ve yük testi uygulamaları için çok uygundur.
DUFEW, farklı endüstrilerdeki çeşitli elektrik ve mekanik gereksinimleri karşılamak için sabit, ayarlanabilir, çok terminalli, düşük endüktanslı ve özel tasarlanmış boru şeklinde dirençler sunar.
Direnç, elektrik dolaplarına, yük bankalarına, test ekipmanlarına ve endüstriyel makinelere kolay kurulum sağlayan çeşitli montaj braketleri ve terminal konfigürasyonlarıyla birlikte tedarik edilebilir.
Üstün dirençli alaşımlı tel, dayanıklı seramik yapı ve oksidasyona dirençli koruyucu kaplama, zorlu çalışma koşulları altında kararlı direnç değerleri, mükemmel termal stabilite ve uzun hizmet ömrü sağlar.
Kaynak makinelerinde, endüstriyel kontrol kabinlerinde ve elektrik otomasyon sistemlerinde akım sınırlama, voltaj düşürme ve enerji dağıtımı için yaygın olarak kullanılır.
Sabit güç dağıtımının gerekli olduğu yük bankaları, yanma test ekipmanları, akü deşarj sistemleri ve güç kaynağı eskime testleri için uygundur.
Küçük ve orta güçlü VFD fren sistemlerinde, motor yol verme devrelerinde, servo sürücü sistemlerinde ve güvenilir frenleme ve yük kontrolü gerektiren endüstriyel iletim ekipmanlarında uygulanır.
Kararlı direnç sağlamak ve devre güvenilirliğini artırmak için elektrikli ölçüm ekipmanlarında, koruma devrelerinde, şalt cihazlarında ve kontrol panellerinde kullanılır.
Uluslararası müşteriler için esnek özelleştirme imkanıyla endüstriyel ekipman bakımı, makine yükseltmeleri ve OEM üretimi için ideal bir değiştirme çözümü.
| karakteristik | Test Koşulları | Performans |
|---|---|---|
| Dielektrik Dayanım Gerilimi | 2500VAC / 50Hz / 60s | Kaçak Akım ≤10mA |
| Yalıtım Direnci | 1000VDC | ≥100MΩ |
| Kısa Süreli Aşırı Yük | 5 Saniye için 10× Nominal Güç | Görünür Hasar Yok |
| Yük Ömrü | Döngüsel Çalışma (10s AÇIK / 90s KAPALI) | ＞9.000 Saat |
| Nemli Isı Direnci | 40°C ±2°C, %90--95 RH, 100 Saat | ΔR ≤ ±(1%R + 0,05Ω) |
| Hızlı Sıcaklık Döngüsü | -55°C / 55°C / 155°C, Her Biri 15 Dakika, 5 Döngü | ΔR ≤ ±(2%R + 0,05Ω) |
| Isı Direnci | 2 Saat boyunca 350°C | Görünür Renk Değişikliği veya Hasar Yok |
| Sıcaklık Katsayısı (TCR) | Nominal Yük ve Başlangıç Direnci | <300 ppm/°C |
| Alev Dayanımı | 5 Dakika için 10× Nominal Güç | Açık Alev Olmadan Kırmızı Parlıyor |
| karakteristik | Test Koşulları | Performans |
|---|---|---|
| Terminal Gücü | 45N / 30 Saniye | Gevşeme veya Görünür Hasar Yok |
| Titreşim Direnci | 5--200Hz, 1g, 98m/s² | Görünür Yapısal Hasar Yok |
| Lehimleme Isısına Direnç | Terminaller 3 Saniye Boyunca 350±5°C Lehime Daldırıldı | ΔR ≤ ±(1%R + 0,05Ω) |
| Lehimlenebilirlik | Terminaller 5 Saniye Boyunca 235±5°C Lehime Daldırıldı | Lehim Kapsamı ≥95% |
Not: Tüm performans verileri, GB/T 5792'ye uygun olarak standart laboratuvar koşulları altında ölçülmüştür. Gerçek performans, kurulum koşullarına, ortam sıcaklığına ve çalışma görev döngüsüne bağlı olarak değişiklik gösterebilir.
| Karşılaştırma Öğesi | DUFEW Borulu Direnç | Geleneksel Boru Şeklinde Olmayan Güç Direnci |
|---|---|---|
| Çekirdek Yapı | Yüksek mukavemetli seramik boru hem yalıtım desteği hem de ısı dağıtma ortamı olarak hizmet eder | Destek yapısı öncelikle mekaniktir ve nispeten sınırlı ısı dağıtma kapasitesi vardır. |
| Güç Yoğunluğu | Verimli termal iletim sayesinde aynı kurulum alanında daha yüksek güç çıkışı | Yapısal ve soğutma sınırlamaları nedeniyle daha düşük güç yoğunluğu |
| Isı Dağılımı | Seramik tüp hızlı ısı transferi sağlar; isteğe bağlı oluklu sargı, soğutma verimliliğini daha da artırır | Isı dağıtımı esas olarak yüzey alanına bağlıdır ve genellikle daha az verimlidir |
| Yapılandırma Seçenekleri | Sabit, ayarlanabilir, çok terminalli ve düşük endüktanslı versiyonları mevcuttur | Sınırlı konfigürasyon esnekliğine sahip çoğunlukla sabit dirençli tasarımlar |
| Mekanik Dayanım | Kalın duvarlı alümina seramik yapı, mükemmel darbe direnci ve uzun vadeli yapısal stabilite sunar | İnce seramik veya film bazlı yapılar nakliye ve kurulum sırasında çatlamaya veya hasara karşı daha hassastır |
| Bakım | Pürüzsüz silindirik yüzey toz birikimini en aza indirir ve rutin temizliği kolaylaştırır | Düzensiz yüzeyler tozu daha kolay toplayabilir, bu da daha sık temizlik gerektirebilir |
| Tipik Uygulamalar | Dinamik frenleme, motor çalıştırma, yük bankaları, test ekipmanları, endüstriyel otomasyon, kaynak makineleri | Genel amaçlı elektronik devreler ve geleneksel güç dağıtımı uygulamaları |
DUFEW, endüstriyel güç dirençleri ve güç elektroniği bileşenlerinin tasarımı ve üretiminde uzmanlaşarak global OEM'lere, distribütörlere ve endüstriyel kullanıcılara güvenilir ürünler sunar.
Ürün portföyümüz boru dirençleri, oluklu dirençler, alüminyum muhafazalı dirençler, frenleme direnci kümeleri, reaktörler, frenleme üniteleri, transformatörler, filtreler ve yük test sistemlerini içermektedir.
Her ürün, standartlaştırılmış üretim süreçleri altında üretilir ve istikrarlı performans ve tutarlı kaliteyi sağlamak için sevkiyattan önce kapsamlı elektrik ve mekanik testlere tabi tutulur.
Müşteri çizimlerine veya uygulama gereksinimlerine göre özelleştirilmiş direnç değerleri, güç değerleri, boyutlar, terminal tipleri, sargı yapıları ve montaj çözümleri sunuyoruz.
Modern üretim tesisleri ve deneyimli mühendislik ekibiyle DUFEW, projeniz boyunca istikrarlı üretim kapasitesi, hızlı teslimat süreleri ve profesyonel teknik destek sunar.
C: Borulu Direnç, yalıtım çekirdeği olarak seramik bir tüp kullanan bir tür telli dirençtir. Düz veya plaka tipi tasarımlarla karşılaştırıldığında boru şeklindeki yapı, daha iyi ısı dağılımı, daha yüksek güç yoğunluğu, gelişmiş mekanik dayanıklılık ve ayarlanabilir veya çok terminalli konfigürasyonlar için daha fazla esneklik sunar.
C: Evet. DUFEW, çizimlerinize veya uygulama gereksinimlerinize göre direnç değerleri, güç değerleri, boyutlar, direnç teli malzemeleri, terminal tipleri, montaj braketleri, ayarlanabilir yapılar ve çoklu terminal konfigürasyonları dahil olmak üzere eksiksiz OEM ve ODM özelleştirme hizmetleri sağlar.
C: Standart versiyon IP00 açık tip yapıya sahiptir ve elektrik panoları veya ekipmanlarının içine kurulum için tasarlanmıştır. Yüksek nemli veya zorlu çalışma ortamları için, cam emaye kaplamalı veya özel korumalı versiyonun seçilmesini veya uygun muhafaza ve neme karşı koruma önlemlerinin kullanılmasını öneririz.
C: Değiştirme orijinal direnç değeri, güç değeri, çalışma voltajı ve kurulum boyutlarıyla eşleşmelidir. Orijinal model mevcut değilse DUFEW, güvenli ve güvenilir çalışmayı sağlamak için uygulamanıza bağlı olarak eşdeğer veya yükseltilmiş bir çözüm önerebilir.
C: Sabit modeller, sabit direnç gereksinimleri olan ekipmanlar için idealdir; ayarlanabilir versiyonlar ise devreye alma, test etme, yük simülasyonu ve çalışma sırasında direnç ayarı gerektiren uygulamalar için daha uygundur.
C: Motor sürücüleri, invertör fren sistemleri, kaynak ekipmanları, yük bankaları, güç test ekipmanları, endüstriyel otomasyon, elektrik kontrol panelleri, akü deşarj sistemleri, yenilenebilir enerji ekipmanları, demiryolu sistemleri ve diğer ağır endüstriyel uygulamalarda yaygın olarak kullanılmaktadır.
DUFEW, endüstriyel güç kontrolü, fren sistemleri, yük testi ve enerji dağıtımı uygulamaları için yüksek kaliteli Borulu Dirençler üretmektedir. İster standart bir ürüne ister tamamen özelleştirilmiş bir çözüme ihtiyacınız olsun, mühendislik ekibimiz profesyonel teknik destek ve hızlı teklifler sağlamaya hazırdır.
- OEM ve ODM İmalatı
- Özel Direnç Değerleri
- 50W'tan 10kW'a kadar Güç Değerleri
- Ayarlanabilir ve Çoklu Terminal Tasarımları
- Özel Boyutlar ve Montaj Çözümleri
- Mühendislik Seçimi Desteği
- Kararlı Toplu Üretim
- Dünya Çapında Teslimat
Başvuru gereksinimlerinizi görüşmek ve özelleştirilmiş bir teklif almak için bugün DUFEW ile iletişime geçin.
