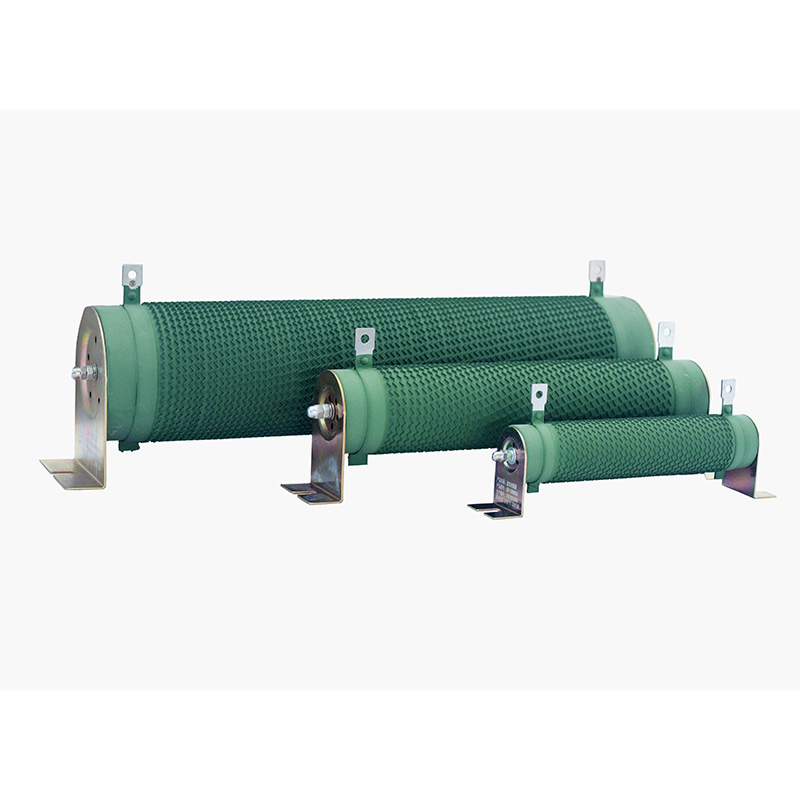

DUFEW CRR Serisi İnvertör Oluklu Direnç, invertör enerji dağıtım sistemleri için tasarlanmış yüksek güçlü bir frenleme bileşenidir. Hızlı motor yavaşlaması sırasında, rejeneratif enerji invertör DC barasına geri dönerek voltajın yükselmesine neden olur. Uygun enerji yönetimi olmadan aşırı voltaj, aşırı voltaj korumasını tetikleyebilir veya güç yarı iletken bileşenlerine zarar verebilir.
CRR Serisi, oluklu bir yapı halinde hassas bir şekilde şekillendirilmiş ve yüksek alüminyumlu içi boş bir seramik çekirdeğin etrafına dikey olarak sarılmış yüksek kaliteli Nikel-Krom (Ni-Cr) veya Köstence alaşımlı şerit kullanır. Bu tasarım, ısı dağıtım alanını artırır, termal verimliliği artırır ve yüksek frekanslı anahtarlama sırasında voltaj artışlarını en aza indirmek için parazitik endüktansı azaltır.
Sık frenleme koşulları için tasarlanan ürün, kısa süreli güçlü aşırı yük kapasitesi, istikrarlı termal performans ve endüstriyel ortamlarda güvenilir çalışma sağlar. Asansörlerde, vinçlerde, haddehanelerde, enjeksiyon kalıplama makinelerinde, santrifüjlerde, konveyörlerde ve diğer değişken frekanslı tahrik sistemlerinde yaygın olarak kullanılır.
Motorun yavaşlaması sırasında rejeneratif enerji, invertör DC barasından fren ünitesine aktarılır ve direnç elemanı aracılığıyla ısıya dönüştürülür. Bu işlem, DC bara aşırı voltajının önlenmesine, invertör bileşenlerinin korunmasına ve tekrarlanan çalışma koşulları altında istikrarlı frenleme performansının korunmasına yardımcı olur.
| Model Kodu | Anlam | Tanım |
|---|---|---|
| CRR | Ürün Serisi | İnvertör Oluklu Direnç |
| 2500W | Nominal Güç | 2500 Watt |
| 54.4R | Anma Direnci | 54,4Ω |
| J | Direnç Toleransı | J = ±%5 (Opsiyonel: K = ±%10, H = ±%3) |
| Parametre | Şartname |
|---|---|
| Güç Aralığı | 50W--10kW |
| Çalışma Gerilimi | ≤1200V |
| Direnç Aralığı | 0.01Ω--1kΩ |
| Direnç Toleransı | ±%3, ±%5, ±%10 |
| Koruma Derecesi | IP00 |
| Sıcaklık Katsayısı (TCR) | ≤300 ppm/°C |
| Alev Geciktiricilik Derecesi | UL94V-2 |
| Uyumluluk Standardı | GB/T 5792 |
Direnç, verimli soğutma için sürekli hava akışını destekleyen içi boş bir hava kanalına sahip tek parça yüksek alüminyum seramik çekirdek üzerine inşa edilmiştir. Seramik yapı, çatlamadan tekrarlanan yüksek sıcaklıktaki frenleme döngülerine dayanır, mükemmel yalıtım performansını korur ve hızlı enerji dağıtımı sırasında termal şoku etkili bir şekilde emer.
Isıtma elemanı, sürekli oluklu bir profile hassas bir şekilde damgalanmış, yüksek dirençli Nikel-Krom alaşımlı şeritten üretilmiştir. Geleneksel yuvarlak tel sarımıyla karşılaştırıldığında oluklu şerit, daha büyük bir ısı dağıtım alanı, daha yüksek akım taşıma kapasitesi ve tekrarlanan start-stop frenleme koşulları altında daha kararlı direnç sağlar. Sıcaklık katsayısı aşağıda kalır300 ppm/°C.
Terminaller, kilitleme kelepçeleri ve montaj braketleri, korozyon önleyici pasivasyon işlemine tabi tutulmuş kalınlaştırılmış paslanmaz çelikten üretilmiştir. Düzenek, sürekli titreşim altında güvenli mekanik bağlantı sağlar, tekrarlanan lehimleme ısısına dayanır ve oksidasyonun neden olduğu temas direncini en aza indirerek zorlu invertör uygulamalarında güvenilir çalışma sağlar.
Çevre dostu inorganik yalıtım kaplaması, yüksek sıcaklıklara, korozyona, neme ve toza karşı mükemmel direnç sağlar. Kısa süreli aşırı yük koşullarında direnç, açık alev üretmeden kırmızı renkte parlayabilir ve endüstriyel ortamlarda alaşım şeridin hizmet ömrünü uzatırken operasyonel güvenliğin artırılmasına yardımcı olur.
VFD frenleme uygulamaları için özel olarak tasarlanan direnç, motorun yavaşlaması sırasında üretilen rejeneratif enerjiyi hızla dağıtarak DC bara voltajının yükselmesini etkili bir şekilde önler ve invertör aşırı voltaj (OV) alarmlarını ortadan kaldırır.
Dikey olarak sarılmış oluklu alaşım şerit, geleneksel tel sarımlı dirençlere göre çok daha büyük bir soğutma yüzeyi sağlar. İçi boş seramik çekirdekle birleştiğinde verimli ısı transferi, daha düşük çalışma sıcaklıkları ve sık start-stop frenleme döngüleri sırasında istikrarlı performans sağlar.
Dayanacak şekilde tasarlandı5 saniyeye kadar nominal gücün 10 katıDirenç, acil durdurma, ağır yükün indirilmesi ve hızlı motor yavaşlaması sırasında üretilen yüksek enerjili darbeleri gözle görülür bir hasar olmadan kolayca yönetir.
Yüksek alüminyumlu seramik, ağır hizmet tipi paslanmaz çelik donanım ve UL94V-2 alev geciktirici kaplama ile üretilen direnç, titreşime, korozyona, toza, neme ve tekrarlanan termal döngüye karşı mükemmel direnç sunarak zorlu endüstriyel uygulamalarda uzun vadeli güvenilirlik sağlar.
Güçlendirilmiş paslanmaz çelik montaj düzeneği, sürekli titreşim altında bile güvenli elektrik bağlantılarını koruyarak direnci vinçler, haddehaneler, asansörler ve diğer ağır hizmet tipi invertörle çalışan ekipmanlar için ideal hale getirir.
Direnç toleransları ile mevcuttur±%3, ±%5 ve ±%10CRR Serisi, aşağıdaki güç değerlerini kapsar:50W ila 10kWve özel invertör gereksinimlerini karşılamak için özel direnç değerlerini, boyutları, terminal stillerini ve montaj konfigürasyonlarını destekler.
İnorganik yalıtım kaplaması alev geciktiricidir, dumansızdır veUL94V-2gereksinimleri. Aşırı yük koşullarında direnç, açık alev üretmeden kırmızı renkte parlayarak çalışma güvenliğini artırmaya yardımcı olur.
Sabit invertör performansını korurken sık sık hızlanma ve frenleme gerektiren vinçler, asansörler, vinçler, vinçler ve kaldırma platformları için idealdir.
Haddehaneler, enjeksiyonlu kalıplama makineleri, CNC ekipmanları, tel çekme makineleri, tekstil makineleri ve tekrarlayan frenleme döngülerine sahip diğer işleme ekipmanları için uygundur.
Rejeneratif frenleme enerjisini absorbe etmek ve sistem stabilitesini artırmak için konveyör sistemlerinde, otomatik üretim hatlarında, lojistik ekipmanlarında ve depo otomasyonunda yaygın olarak kullanılır.
Motor test sistemleri, yük simülasyon ekipmanları, laboratuvar test tezgahları, santrifüjler ve güvenilir frenleme enerjisi dağıtımı gerektiren diğer özel endüstriyel uygulamalar için önerilir.
DUFEW, endüstriyel kullanıcılar, distribütörler ve OEM müşterileri için güvenilir ürünler ve entegre çözümler sunan, yüksek kaliteli güç elektroniği bileşenlerinin geliştirilmesi ve üretiminde uzmanlaşmıştır.
Modern üretim tesisleri, standartlaştırılmış üretim süreçleri ve sıkı kalite kontrolü, istikrarlı elektrik performansını, tutarlı ürün kalitesini ve uzun süreli güvenilir çalışmayı sağlar.
DUFEW, invertör frenleme dirençlerine ek olarak, reaktörler, frenleme üniteleri, filtreler, transformatörler, yük bankaları ve çeşitli endüstriyel direnç çözümleri dahil olmak üzere kapsamlı bir güç elektroniği ürünleri yelpazesi sunmaktadır.
Müşteri çizimlerine veya teknik spesifikasyonlara göre özelleştirilmiş direnç değerleri, güç değerleri, boyutlar, terminal konfigürasyonları ve montaj seçenekleri mevcuttur.
Etkin üretim yönetimi ve deneyimli mühendislik desteğiyle DUFEW, küresel müşteriler için istikrarlı teslim süreleri, hızlı teknik yardım ve profesyonel ürün seçim hizmetleri sağlar.
| karakteristik | Test Koşulları | Performans |
|---|---|---|
| Dielektrik Dayanım Gerilimi | 2500VAC / 50Hz / 60s | Kaçak Akım ≤10mA |
| Yalıtım Direnci | 1000VDC | ≥100MΩ |
| Kısa Süreli Aşırı Yük | 5 Saniye için 10× Nominal Güç | Görünür Hasar Yok |
| Yük Ömrü | Döngüsel Çalışma (10s AÇIK / 90s KAPALI) | ＞9.000 Saat |
| Nemli Isı Direnci | 40°C ±2°C, %90--95 RH, 100 Saat | ΔR ≤ ±(1%R + 0,05Ω) |
| Hızlı Sıcaklık Döngüsü | -55°C / 55°C / 155°C, Her Biri 15 Dakika, 5 Döngü | ΔR ≤ ±(2%R + 0,05Ω) |
| Isı Direnci | 2 Saat boyunca 350°C | Görünür Renk Değişikliği veya Hasar Yok |
| Sıcaklık Katsayısı | Nominal Yük ve Başlangıç Direnci | <300 ppm/°C |
| Alev Dayanımı | 5 Dakika için 10× Nominal Güç | Açık Alev Olmadan Kırmızı Parlıyor |
| karakteristik | Test Koşulları | Performans |
|---|---|---|
| Terminal Gücü | 45N / 30 Saniye | Gevşeme veya Görünür Hasar Yok |
| Titreşim Direnci | 5--200Hz, 1g, 98m/s² | Görünür Yapısal Hasar Yok |
| Lehimleme Isısına Direnç | Terminaller 3 Saniye Boyunca 350±5°C Lehime Daldırıldı | ΔR ≤ ±(1%R + 0,05Ω) |
| Lehimlenebilirlik | Terminaller 5 Saniye Boyunca 235±5°C Lehime Daldırıldı | Lehim Kapsamı ≥95% |
Not: Tüm performans verileri, standart laboratuvar test koşulları altında,GB/T 5792Tutarlı kalite ve güvenilir ürün performansı sağlamak için.
| Karşılaştırma Öğesi | DUFEW İnvertör Oluklu Direnç | Genel Amaçlı Güç Direnci |
|---|---|---|
| Birincil Başvuru | VFD dinamik frenleme ve rejeneratif enerji dağıtımı için özel olarak tasarlanmıştır | Sürekli güç dağıtımı ve genel amaçlı elektrik devreleri için tasarlanmıştır |
| Çalışma Görevi | Aralıklı görev döngüleriyle kısa süreli, yüksek enerjili darbeli çalışma | Sürekli veya kararlı durum çalışması |
| Seçim Yöntemi | İnvertör özelliklerine göre seçilen direnç; Frenleme görev döngüsüne göre hesaplanan güç değeri | Sürekli güç dağıtımı gereksinimlerine göre seçilmiştir |
| Aşırı Yük Yeteneği | kadar dayanır5 saniye boyunca 10× nominal güç, rejeneratif frenleme için ideal | Sınırlı aşırı yük kapasitesi; tekrarlanan yüksek enerjili darbeler için uygun değildir |
| Isı Dağılımı | Oluklu şerit yapısı, verimli ısı transferi için geniş bir soğutma yüzeyi sağlar | Geleneksel sargı sınırlı soğutma verimliliği sunar |
| Çalışma Sıcaklığı | Yüzey sıcaklığı300°Cile350°Cısıya dayanıklı kaplama | Tipik olarak aşağıda200°Cdirenç tipine bağlı olarak |
| Gerilim Yükselmesini Bastırma | Oluklu sargı, anahtarlama voltajındaki ani artışları azaltmaya yardımcı olur ve invertör stabilitesini artırır | Gerilim artışını bastırmak için optimizasyon yok |
| Mekanik Güvenilirlik | Paslanmaz çelik terminaller ve braketler, ağır hizmet tipi endüstriyel ekipmanlar için mükemmel titreşim direnci sağlar | Genel elektrik uygulamalarına yönelik standart yapı |
| Tipik Uygulamalar | Asansörler, vinçler, haddehaneler, servo sistemler, enjeksiyon kalıplama makineleri, konveyörler | Genel elektronik ekipmanlar, güç kaynakları, aydınlatma devreleri ve endüstriyel kontrol sistemleri |
C: Bir invertör frenleme direnci, motorun yavaşlaması sırasında üretilen rejeneratif enerjiyi absorbe etmek için özel olarak tasarlanmıştır. Standart güç dirençlerinden farklı olarak kısa süreli, yüksek enerjili darbe koşullarında çalışır ve sürekli güç dağıtımı yerine aralıklı frenleme görevi için optimize edilmiştir.
C: Direnç değeri invertör üreticisinin tavsiye ettiği spesifikasyona uygun olmalı, güç değeri ise fren frekansına, fren süresine, görev döngüsüne ve motor gücüne göre seçilmelidir. Emin değilseniz DUFEW'in mühendislik ekibi uygulamanıza göre uygun modeli önerebilir.
C: Genellikletavsiye edilmez. Farklı invertörler farklı frenleme gerilimlerine ve çalışma sıralarına sahip olabilir. Bir direncin paylaşılması dengesiz çalışmaya veya yetersiz fren performansına neden olabilir. Paylaşılan bir direnç gerekiyorsa hem direnç değeri hem de güç değeri dikkatli bir şekilde hesaplanmalıdır.
C: Evet. Özelleştirilmiş direnç değerleri, güç değerleri, boyutlar, terminal stilleri, montaj braketleri ve müşteri çizimlerine veya teknik spesifikasyonlara dayalı komple çözümler de dahil olmak üzere OEM ve ODM üretim hizmetleri sunuyoruz.
C: Yüksek aşırı yük kapasitesinin ve etkili ısı dağılımının birincil gereklilikler olduğu standart VFD frenleme uygulamaları için tasarlanmıştır. AEndüktif Olmayan Oluklu Dirençyüksek frekanslı PWM devreleri, enerji depolama sistemleri ve son derece düşük endüktansın kritik olduğu uygulamalar için önerilir.
C: İnvertör fren dirençleri asansörlerde, vinçlerde, yük asansörlerinde, haddehanelerde, enjeksiyon kalıplama makinelerinde, konveyörlerde, tekstil makinelerinde, otomatik üretim hatlarında, servo tahrik sistemlerinde ve yenilenebilir enerji ekipmanlarında yaygın olarak kullanılmaktadır.
DUFEW yüksek kalite sağlarİnvertör Oluklu DirençlerDünya çapında endüstriyel otomasyon, yenilenebilir enerji ve motor sürücü uygulamaları için. İster standart bir ürüne ister tamamen özelleştirilmiş bir çözüme ihtiyacınız olsun, mühendislik ekibimiz profesyonel tavsiyeler ve hızlı üretim ile projenizi desteklemeye hazırdır.
