Dirençler, frenleme üniteleri, reaktörler, güç filtreleri ve transformatörleri içeren, farklı uygulama gereksinimlerini karşılamak için tam özelleştirme seçeneklerine sahip kapsamlı bir portföy sunuyoruz.

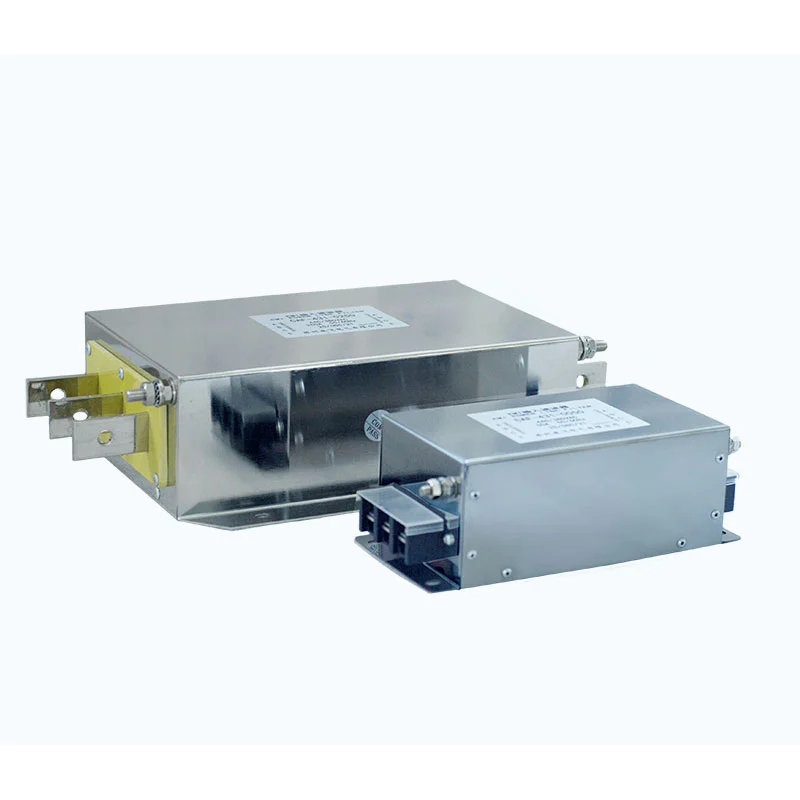

Elektromanyetik Girişim Filtresi, ortak modlu bir boğucu, X kapasitörleri, Y kapasitörleri ve dirençlerden oluşan çok aşamalı bir alçak geçişli filtreleme ağı içerir.
Ortak mod bobini, aynı manyetik çekirdeğe sarılmış iki iletken kullanır ve ortak mod girişimine karşı yüksek empedans sunar. X kapasitörleri, diferansiyel mod parazitini bastırmak için hat iletkenleri boyunca bağlanırken, Y kapasitörleri, yüksek frekanslı ortak mod gürültüsünün toprağa gitmesi için bir yol sağlamak üzere güç hatları ile toprak arasına bağlanır.
Bu bileşenler geniş bant EMI bastırma sağlamak için birlikte çalışır. Çok aşamalı filtreleme yapısı, değişken frekanslı sürücü uygulamalarında yaygın olarak karşılaşılan girişim frekansı özelliklerine göre optimize edilmiştir.
| Parametre | Şartname |
|---|---|
| Nominal Gerilim | 220VAC / 380VAC / 690VAC / 1140VAC |
| Çalışma Frekansı | 50Hz / 60Hz / 500Hz'e kadar |
| Nominal Akım | 5A--1600A |
| Dielektrik Dayanımı | Hattan Hatta: 1500VDC, 60s; Hattan Yere: 2500VDC, 60s |
| Yalıtım Direnci | 1000VDC'de >100MΩ |
| Aşırı Yük Kapasitesi | En az 15 dakikalık aralıklarla 1 dakika boyunca 1,4 × nominal akım |
| Maksimum Kablo Uzunluğu | Korumalı kablo için 400 m; Blendajsız kablo için 300m |
| Koruma Derecesi | IP00 / IP20 |
| Yalıtım Sınıfı | T40 / F (155°C) |
| Alev Geciktiricilik Derecesi | UL94V-2 |
| Ürün Standardı | GB/T 15287/8 |
- Ortak Mod ve Diferansiyel Mod Bastırma: Filtreleme ağı, hem ortak mod hem de diferansiyel mod elektromanyetik girişimi zayıflatacak şekilde tasarlanmıştır.
- Çift Yönlü EMI Bastırma: Filtre, güç kaynağı ile bağlı ekipman arasında dolaşan paraziti azaltarak her iki yönde de istenmeyen gürültü iletiminin azaltılmasına yardımcı olabilir.
- VFD Uygulama Uyumluluğu: Anahtarlamayla ilgili elektromanyetik girişimin ve iletilen gürültünün ek bastırma gerektirdiği değişken frekanslı sürücü sistemleri için tasarlanmıştır.
- Çok Aşamalı Filtreleme: Ortak mod bobini, X kapasitörleri, Y kapasitörleri ve dirençli elemanların kombinasyonu, çok aşamalı filtreleme performansı sağlar.
- Geniş Elektrik Aralığı: 220VAC'den 1140VAC'a kadar nominal voltaj seçenekleri ve 5A'den 1600A'ya kadar nominal akım seçenekleri, çok çeşitli endüstriyel güç uygulamalarını destekler.
- Düşük Kaçak Akım Tasarımı: Filtreleme yapısı, kaçak akım ve sistem topraklama gereksinimleri dikkate alınarak tasarlanmıştır.
- Uzun Kablo Uygulamaları: Gerçek sürücü, kablo, motor ve kurulum koşullarına bağlı olarak, uzun motor kabloları kullanan VFD sistemleri için uygun konfigürasyonlar mevcuttur.
- Özelleştirilmiş Seçim: Dufew Electric, ürün seçimi için nominal voltajı, akımı, frekansı, kablo uzunluğunu, kurulum koşullarını ve diğer uygulama parametrelerini değerlendirebilir.
Elektromanyetik Girişim Filtresi, elektromanyetik uyumluluk ve güç kalitesinin önemli olduğu aşağıdaki endüstriyel uygulamalar için uygundur:
1. Sıkı elektromanyetik uyumluluk gereksinimleri olan endüstriyel ekipmanlar.
2. Sürücüler arasındaki elektromanyetik etkileşimin kontrol edilmesi gereken birden fazla VFD kullanan sistemler.
3. İletilen veya yayılan parazitin güç ağını veya yakındaki ekipmanı etkileyebileceği VFD giriş uygulamaları.
4. Elektriksel bozulmalardan, harmonik girişimlerden veya aşırı elektromanyetik gürültüden etkilenen VFD sistemleri.
5. Parazitten kaynaklanan anormal çalışmaya karşı ek koruma gerektiren endüstriyel ekipmanlar.
6. Endüstriyel üretim ve otomasyon ekipmanları.
7. Güç elektroniği ekipmanlarının kullanıldığı yenilenebilir enerji ve enerji depolama sistemleri.
8. Uzun kablolu veya zorlu elektromanyetik ortamlara sahip motor tahrik sistemleri.
Elektromanyetik Girişim Filtresinin seçilmesi, voltaj ve akımın eşleştirilmesinden fazlasını gerektirir. Filtre, seçilen spesifikasyonun amaçlanan uygulamaya uygun olduğundan emin olmak için elektrik sisteminin tamamına, ekipman konfigürasyonuna ve kurulum ortamına göre değerlendirilmelidir.
Dufew Electric, nominal voltaj ve akım, çalışma frekansı, VFD güç değeri, ortak mod ve diferansiyel mod paraziti, motor kablo uzunluğu, korumalı veya korumasız kablo konfigürasyonu, topraklama koşulları, kurulum alanı, termal gereksinimler, elektromanyetik ortam ve müşteri çizimleri veya teknik spesifikasyonlara dayalı teknik değerlendirmeyi destekleyebilir.
Özelleştirilmiş projeler için müşteriler, mühendislik değerlendirmesi için elektrik spesifikasyonlarını, teknik çizimleri, fiziksel örnekleri, ekipman bilgilerini veya uygulama koşullarını sağlayabilir. Bu gereksinimlere dayanarak Dufew Electric, standart ürünler tedarik edebilir veya uygulamaya özel filtre konfigürasyonları geliştirebilir.
Filtrenin nominal voltajını ve nominal akımını VFD güç oranına ve elektromanyetik ortama göre seçin. Genel bir seçim kılavuzu olarak, filtrenin nominal akımı, gerçek uygulamaya ve üreticinin tavsiyelerine bağlı olarak ekipmanın nominal akımının yaklaşık 1,2-1,5 katı oranında seçilebilir. Filtrenin nominal voltajı VFD çalışma voltajıyla eşleşmelidir.
Muhafazayı hasar açısından kontrol edin, terminallerin sağlam olduğunu doğrulayın ve ürün işaretlerinin ve teknik özelliklerinin açıkça görülebildiğini doğrulayın.
Filtreyi ekipmanın güç giriş noktasına veya VFD gibi parazit kaynağının giriş tarafına takın ve korunan ekipmana mümkün olduğu kadar yakın tutun.
Metal bir kontrol kabinine monte edildiğinde, ısı dağıtımını ve elektromanyetik korumayı desteklemek için filtre muhafazası ile kabin arasında yeterli metal-metal teması sağlayın.
Filtreyi kontrol kabininin içine veya montaj plakasına sabitlemek için belirlenmiş montaj deliklerini kullanın. Filtrenin sıkı bir şekilde takıldığından ve empedans uyumu ile topraklama gereksinimlerinin uygun şekilde dikkate alındığından emin olun.
Filtreyi, kablolama şemasına göre güç kaynağı ile VFD girişi arasına seri olarak bağlayın. Giriş ve çıkış terminallerini ters çevirmeyin.
Topraklama terminali koruyucu toprağa güvenilir bir şekilde bağlanmalıdır. Topraklama bağlantısını mümkün olduğu kadar kısa tutun; topraklama iletkeni uzunluğunun 30 cm'yi aşmaması tavsiye edilir.
Filtre giriş kablolarını yük tarafındaki veya çıkış kablolarıyla birlikte birleştirmeyin. Bunu yapmak, giriş ve çıkış tarafları arasındaki elektromanyetik bağlantıyı artırabilir ve filtrenin EMI'yi bastırma yeteneğini önemli ölçüde azaltabilir.
İstenmeyen kuplajı en aza indirmek için giriş ve çıkış kabloları ayrı ayrı yönlendirilmelidir.
Tüm bağlantıların doğru olduğunu onayladıktan sonra sistemi açın ve VFD çalışma durumunu izleyin. Elektromanyetik girişimde ve anormal çalışma koşullarında beklenen azalmanın sağlanıp sağlanmadığını doğrulayın.
| Karşılaştırma Faktörü | Dufew Entegre Kompozit EMI Filtresi | Geleneksel Basit Filtre |
|---|---|---|
| Filtreleme Yapısı | Ortak mod bobini, X kapasitörleri, Y kapasitörleri ve dirençli elemanların birleşimini kullanan çok aşamalı filtreleme | Tipik olarak daha basit tek aşamalı endüktif yapıya dayanır |
| EMI Bastırma | Hem ortak mod hem de diferansiyel mod parazitini giderecek şekilde tasarlanmıştır | Yüksek frekanslı parazit bastırma, filtre yapısına bağlı olarak sınırlı olabilir |
| Termal Yönetim | Entegre yapısal tasarım, daha organize bileşen düzenlemesini ve termal yönetimi destekleyebilir | Bileşen konsantrasyonu, sürekli yüksek yük koşulları altında lokal ısı birikimini artırabilir |
| Kurulum | Entegre filtre konfigürasyonu montajı ve elektrik bağlantısını basitleştirebilir | Ayrı filtreleme bileşenleri ek montaj ve kablolama gerektirebilir |
| Malzeme Yönetimi | Tek bir entegre ünite, malzeme kodlamasını ve envanter yönetimini basitleştirebilir | Çoklu bileşenler maddi öğelerin sayısını artırabilir |
| Uygulama Aralığı | Zorlu EMI gereksinimlerine sahip VFD sistemleri ve endüstriyel ortamlar için uygundur | Elektrik ortamına bağlı olarak nispeten basit uygulamalar için daha uygundur |
Dufew Electric, endüstriyel dirençler, fren sistemleri, reaktörler, EMI filtreleri, güç filtreleri, transformatörler ve özelleştirilmiş elektrik bileşenlerini kapsayan üretim kapasitesine sahip, Çin merkezli bir güç elektroniği bileşenleri üreticisi ve tedarikçisidir. Elektromanyetik Parazit Filtreleri için üretim ve muayene, ürün spesifikasyonlarına, geçerli teknik gereksinimlere ve müşteri gereksinimlerine göre gerçekleştirilir.
Üretim süreci malzeme seçimini, bileşen montajını, elektrik testini, performans doğrulamasını, son muayeneyi, paketlemeyi ve nakliyeyi kapsar. Temel kalite kontrolleri şunları içerebilir:
- Nominal gerilim ve akım doğrulaması
- Yalıtım direnci testi
- Dielektrik dayanım testi
- Elektriksel performans testi
- Görsel ve boyutsal inceleme
- Terminal ve bağlantı denetimi
- Nihai ürün denetimi
Tutarlı elektrik performansını ve ürün kalitesini korumak için ürün spesifikasyonları ve denetim gereksinimleri üretim boyunca kontrol edilir. Proje gereksinimlerine göre ürüne özel test kayıtları ve teknik dokümantasyon da sağlanabilmektedir.
Dufew Electric, müşteri değerlendirme ve satın alma gereksinimlerini desteklemek için ilgili kalite sertifikalarını, ürün belgelerini ve test kayıtlarını tutar.
İlgili ürün, proje ve müşteri gereksinimlerine göre incelenmek üzere geçerli sertifikalar ve teknik belgeler sunulabilir.
Çin'deki bir güç elektroniği bileşenleri tedarikçisi olan Dufew Electric, ürün seçimi ve numune değerlendirmesinden üretim, inceleme, paketleme ve sevkiyata kadar uluslararası B2B siparişlerini desteklemektedir.
Tipik teslimat düzenlemeleri, sipariş hacmine, ürün boyutlarına, varış noktasına, teslim süresine ve müşteri gereksinimlerine göre koordine edilebilir.
Mevcut lojistik seçenekleri şunları içerebilir:
- Deniz Taşımacılığı: Düzenli ve büyük hacimli uluslararası siparişlere uygundur.
- Hava Taşımacılığı: Acil gönderiler, numuneler ve küçük hacimli siparişler için uygundur.
- Ekspres Teslimat: Daha hızlı teslimatın gerekli olduğu teknik numuneler ve küçük paketler için uygundur.
- Müşterinin Belirlediği Nakliyeci: Dufew Electric, gerektiğinde sevkiyatı müşterinin belirlediği lojistik sağlayıcıyla koordine edebilir.
İhracat ambalajı, taşıma ve uluslararası taşıma sırasında elektrikli bileşenlerin korunmasına yardımcı olmak için ürün yapısına ve taşıma gereksinimlerine göre düzenlenebilir.
Dufew Electric, dirençler, fren sistemleri, reaktörler, Elektromanyetik Girişim Filtreleri, güç filtreleri ve transformatörler dahil olmak üzere güç elektroniği bileşenlerine odaklanmaktadır.
Ürün seçimi elektriksel parametrelere, VFD özelliklerine, kablo uzunluğuna, elektromanyetik ortama, kurulum koşullarına ve diğer sistem gereksinimlerine göre değerlendirilebilir.
Dufew, özelleştirilmiş elektrik özelliklerini, konfigürasyonları, çizimleri, örnekleri ve mühendislik değerlendirmesine tabi uygulamaya özel gereksinimleri destekler.
İmalat, geçerli gereksinimlere göre malzeme muayenesini, kontrollü montajı, elektrik testini, son muayeneyi ve ürün dokümantasyonunu içerir.
Dufew Electric, ekipman üreticilerini, sistem entegratörlerini, distribütörleri, OEM müşterilerini ve endüstriyel kullanıcıları ürün tedariki ve uluslararası lojistik koordinasyonu ile destekler.
Filtreleme ağı, güç kaynağı ile bağlı ekipman arasında dolaşan istenmeyen gürültüyü azaltarak hem gelen hem de giden elektromanyetik parazitin azaltılmasına yardımcı olur.
Evet, ek EMI bastırma gerektiğinde. Reaktörler öncelikli olarak akım harmoniklerini ve güç bozukluklarını hedef alırken, EMI filtreleri elektromanyetik gürültüyü hedef alır. Bu nedenle birbirlerini tamamlayabilirler.
Hayır. İletkenler aynı manyetik çekirdeği paylaşırken elektriksel olarak yalıtılmıştır. Normal diferansiyel mod işlemi altında manyetik akıları büyük ölçüde birbirini iptal eder.
Hayır. Diferansiyel mod gürültüsü için hat iletkenleri boyunca X kapasitörleri kullanılırken, Y kapasitörleri ortak mod gürültüsü için güç hatları ile toprak arasına bağlanır. Farklı güvenlik ve yalıtım gereksinimleri vardır.
Dufew Electric, motor sürücüleri, endüstriyel otomasyon, yenilenebilir enerji, enerji depolama ve güç kontrol sistemleri için güç elektroniği bileşenleri üretmektedir. Mühendislik desteği, kontrollü üretim, elektrik testi, özelleştirme ve küresel B2B tedarik yetenekleriyle, çeşitli endüstriyel gereksinimlere uygun güvenilir çözümler sunuyoruz.
Ürün seçimi, teknik özellikler, özelleştirme, numuneler ve uluslararası tedarik için Dufew Electric ile iletişime geçin.
